मेटल सुपरमार्केट शेल्फ 1580 ग्राम वजन के लिए 24VDC मैक्स 50 एमए रोबोटिक वेल्डिंग सिस्टम

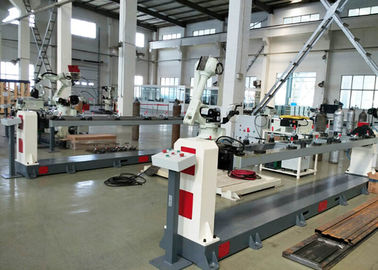

हाइड्रोलिक तेल दबाव सिलेंडर के लिए स्वचालित रोबोटिक वेल्डिंग स्टेशन

आर्क वेल्डिंग रोबोट वर्कस्टेशन को वेल्ड-पीस तकनीकी आवश्यकता के अनुसार डिज़ाइन किया गया है। समग्र डिजाइन है: आर्क वेल्डिंग रोबोट सिस्टम + वेल्डिंग पोजिशनर + वेल्डिंग मशीन सिस्टम + कंसोल + लॉजिस्टिक्स। सिस्टम मुख्य रूप से रोबोट, एक्सक्लूसिव कंट्रोल कैबिनेट, वेल्डिंग मशीन, वेल्डिंग वायर फीडर आदि हैं।

विभिन्न पोजिशनर्स के अनुसार, अलग-अलग वेल्डिंग रोबोट स्टेशन योजना बना सकते हैं। वेल्ड-पीस तकनीकी आवश्यकता और संयंत्र की व्यावहारिक आवश्यकता के साथ संयुक्त के आधार पर, हम निश्चित योजना को निम्न आकृति के रूप में चित्रित करते हैं।

रोबोटिक्स आर्क वेल्डिंग स्टेशन सभी धातु या स्टील उत्पादों को वेल्ड कर सकता है, जो ऑटोमोबाइल कार, ट्रेन, चिकित्सा उपचार, ई-बाइक, मोटरबाइक, एयरलाइन, निर्माण उपकरण, आदि में व्यापक रूप से उपयोग किया जाता है।

रोबोक्स आर्क वेल्डिंग स्टेशन कई उद्योग क्षेत्र में उत्पादन क्षमता और वेल्डिंग की गुणवत्ता को बेहतर बनाता है और निर्माताओं को श्रम लागत बचाने में मदद करता है।

रोबोट रोबोट:

बीए श्रृंखला वेल्डिंग के लिए पेशेवर रोबोट है, सरल प्रदर्शन शिक्षण संचालन के साथ आसान ऑपरेशन है।

प्रदर्शन शिक्षण उपकरण पर उत्कृष्ट दृश्य प्रभाव और आसान संचालन के साथ एलईडी टच कलर स्क्रीन है।

रोबोट एक केबल द्वारा वेल्डिंग मशीन के साथ जुड़ा हुआ है। वेल्डिंग की स्थिति को बचाया जा सकता है और चयन के लिए एक कुंजी।

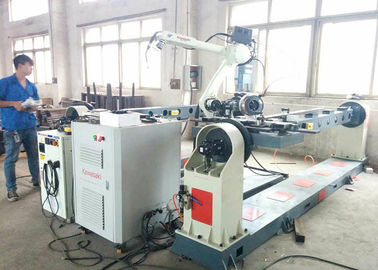

वेल्डिंग पोजिशनर प्रणाली:

उत्पाद की संरचना, वजन, किस्त और वेल्डिंग समय को ध्यान में रखते हुए, वेल्डिंग डिस्लेमेंट सिस्टम एल डबल एक्सल पोजिशनर सिस्टम संरचना का उपयोग करता है।

इस पोजिशनर सिस्टम में निम्नलिखित विशेषताएं हैं

• यह एक स्थिति में लोड और अनलोड करने के लिए ऑपरेटर के चलने के समय और दूरी को कम कर सकता है।

• लोड हो रहा है जिला और रोबोट वेल्डिंग जिले को अलग किया जाता है, जो ऑपरेटरों की सुरक्षा की गारंटी दे सकता है।

• कमी यह है कि इसे रोटरी की आवश्यकता होती है और यह बड़े क्षेत्र को कवर करता है

विरोधी टक्कर डिवाइस :

स्थिरता:

यदि ग्राहक को उत्पादों को बदलने की आवश्यकता है, तो स्थिति बदलने वाले की प्रणाली को बदलना आवश्यक नहीं है। विशिष्ट उत्पाद के अनुसार संबंधित स्थिरता डिजाइन कर सकते हैं और इसे पोजिशनर पर ठीक कर सकते हैं। विशिष्ट स्थिरता को डिजाइन, निर्मित और आदेशित करने की आवश्यकता होती है।

वेल्डिंग की प्रक्रिया:

विशिष्ट संचालन प्रक्रिया निम्नानुसार की जाती है:

• प्रासंगिक लहरा डिवाइस का उपयोग करके स्थिरता पर इकट्ठे और स्थित-वेल्डेड वर्क-पीस को जकड़ना।

• सही ढंग से पता लगाएँ।

• परिचालन मंच पर शुरुआती बटन दबाएं, फिर रोबोट कार्य-टुकड़े को वेल्ड करने के लिए शुरू होता है।

• रोबोट परिष्करण वेल्डिंग के बाद, वेल्डेड वर्क-पीस को अनलोड करें और एक नया काम-टुकड़ा स्थापित करें।

तैयार उत्पाद :
