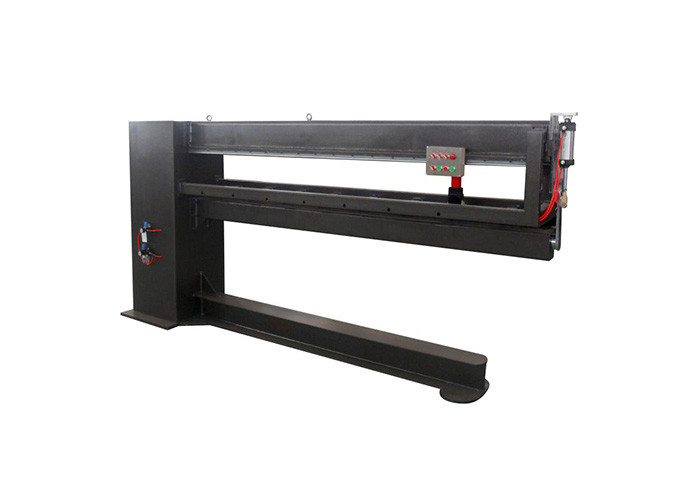

1. L2000mm ओपन टाइप ऑटोमेटिक इनर बैरल ट्यूब रिबिंग मशीन
उत्पाद वर्णन:
डिवाइस मुख्य रूप से सौर वॉटर हीटर के वैक्यूम ट्यूब छेद के दोनों किनारों पर एक मजबूत रिब को मोड़ने और वैक्यूम ट्यूब छेद को एक विमान पर रखने के लिए उपयोग किया जाता है, जिससे वैक्यूम ट्यूब छेद की ताकत 2-3 अंक बढ़ जाती है, और यह भी पता चलता है कि ऑपरेशन के दौरान नली का छेद ख़राब नहीं होता है, सौर ऊर्जा है जो वॉटर हीटर निर्माण उद्योग के लिए आवश्यक उपकरणों में से एक है।

तकनीकी मापदंड:

विशेषताएं:
1) उपकरण स्टील प्लेट और अन्य इस्पात वर्गों द्वारा वेल्डेड है।
2) उपकरण ऊपरी और निचले संपीड़न शक्ति के रूप में सिलेंडर के माध्यम से उठाने और कम करने के लिए संपीड़ित हवा का उपयोग करता है।
3) डिवाइस सिलेंडर को उठाने और कम करने के माध्यम से एक साधारण लॉकिंग डिवाइस को गोद लेती है, सिलेंडर को काम के दौरान कसकर काम करने की स्थिति में लाया जाता है, और लॉकिंग डिवाइस के समाप्त होने के बाद वर्कपीस को निकाला जाता है।
4) उपयोग करते समय, सिलेंडर के सामने के छोर को पोजिशनिंग स्लॉट में रखें, और फिर सिलेंडर के ऊपर और नीचे के बटन को दबाकर सिलेंडर और रिब गाइड रेल को दबाएं, मोटर बिजली की आपूर्ति शुरू करें, दबाव रोलर को स्थानांतरित करें, और रिब तक पहुंचने के लिए रिब मशीन को पीछे से पीछे की ओर ले जाएं। ढलाई का एक उद्देश्य।

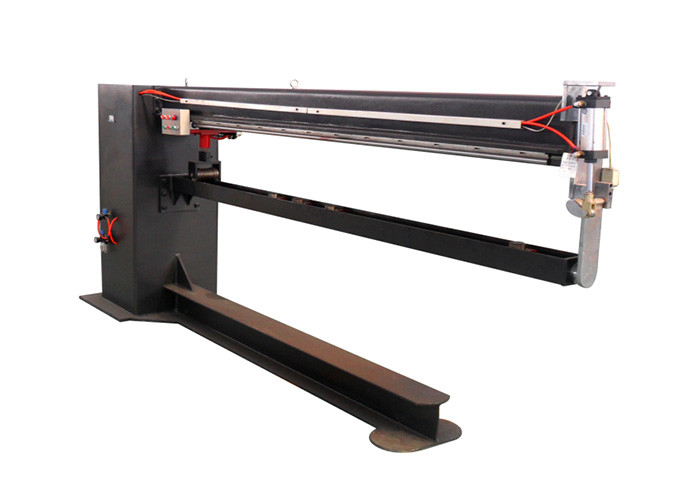

2. L2000mm एक utomatic P neumatic O uter B arrel रिब आईएनजी मशीन
काम करने की स्थिति:

तकनीकी मानकों और आवश्यकताओं:
1) रेटेड वोल्टेज: 380VAC 50HZ
2) रेटेड बिजली: 1.5KVA
3) तह ऊंचाई / चौड़ाई: ग्राहकों की आवश्यकताओं के अनुसार, अगर कोई विशेष आवश्यकताओं नहीं है, पारंपरिक आवश्यकताओं के अनुसार बनाया जा सकता है।
4) संपीड़ित हवा का दबाव: 0.25 mMpa ~ 0.6 mMpa
5) वारंटी अवधि का विद्युत भाग एक वर्ष है।
6) डिवाइस पानी की टंकी को संकुचित कर सकता है जिसे एक बार में बनाया गया है, और एक समय में बनता है। काम की गति तेज है और पानी की टंकी सीम सीधी और तेज है, और उपस्थिति सुंदर है। यह विभिन्न पतले प्लेट बैरल कंटेनरों के लिए एक आदर्श सपाट मुंह उपकरण है।

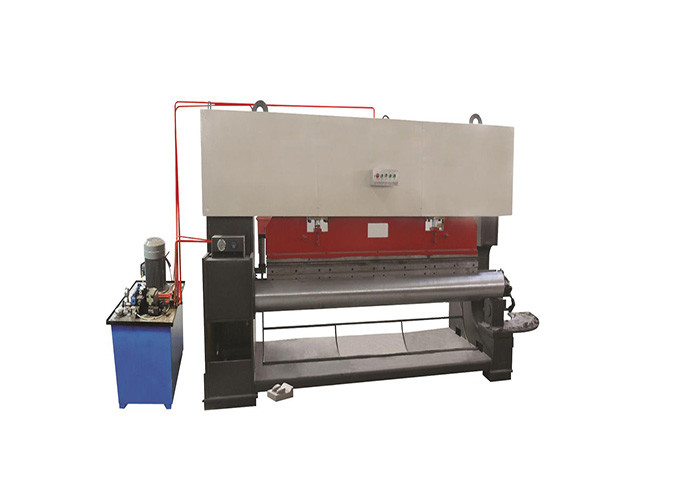

3. L2000mm एक utomatic F olding मशीन
आवेदन की गुंजाइश:
उपकरण मोती की थाली, एल्यूमीनियम-जस्ता-चढ़ाया, स्टेनलेस स्टील, फ्लोराटिटेनियम प्लेट और अन्य सामग्रियों के लिए उपयुक्त है। यह एल 2000 मिमी की सीमा में तह और दबाने के लिए उपयुक्त है, और वर्कपीस की मोटाई 0.4-1 मिमी है। सिलेंडर का व्यास 100 से 500 मिमी तक होता है।

विनिर्माण विधियों और मानकों:
1) मोल्ड कार्बन टूल स्टील से बना है और इसे मिलिंग और पीस के द्वारा संसाधित किया जाता है। सतह गर्मी उपचार।
2) धड़ उच्च गुणवत्ता वाले कार्बन स्टील प्लेट Q235 वेल्डिंग से बना है, सामग्री अति सुंदर है, धड़ की कठोरता सुनिश्चित करने के लिए, छोटे विरूपण का स्तर।
3) ब्रैकट 45 स्टील से बना है, और बाहरी सर्कल को संसाधित करने के लिए बड़े खराद और बाहरी पीसने वाली मशीन का उपयोग किया जाता है। बड़े गैन्ट्री मिलिंग के साथ मिलिंग स्लॉट। गर्मी उपचार, कोल्ड प्रेसिंग, क्रोम चढ़ाना और अन्य प्रसंस्करण प्रसंस्करण के बाद। अच्छा कठोरता, उच्च सतह कठोरता, पहनने के प्रतिरोध और जंग प्रतिरोध।
4) ब्रैकट वायवीय समर्थन भाग, सिस्टम ठीक है, सटीक स्थिति है। ब्रैकट दबाव का सामना कर सकते हैं।
5) बैलेंस आर्म 45 स्टील से बना होता है, और बाहरी सर्कल एक बड़े खराद द्वारा संसाधित होता है। वेल्डिंग लेने वाला हाथ सटीक है, यह सुनिश्चित करता है कि सिलेंडर ऊपर और नीचे सिंक्रनाइज़ है।
6) अन्य भाग राष्ट्रीय उपकरण विनिर्माण के मानकों पर आधारित हैं और कई प्रक्रियाओं के माध्यम से संसाधित होते हैं। विशिष्ट मानक आंतरिक मानकों पर आधारित होते हैं।

स्वीकृति के तरीके और मानक:
उपकरण की काम करने की गति 15 गुना / मिनट है, प्रत्येक बैरल को प्रक्रिया को पूरा करने के लिए 4 बार (आरा सहित), मैनुअल लोडिंग और अनलोडिंग, उच्च कार्य कुशलता, सुंदर उपस्थिति और स्थिर प्रदर्शन की आवश्यकता होती है। यह सभी प्रकार की पतली प्लेट बैरल कंटेनरों के लिए आदर्श तह किनारे है। प्रेस-फिट एकीकृत उपकरण।

वर्किंग स्केच:

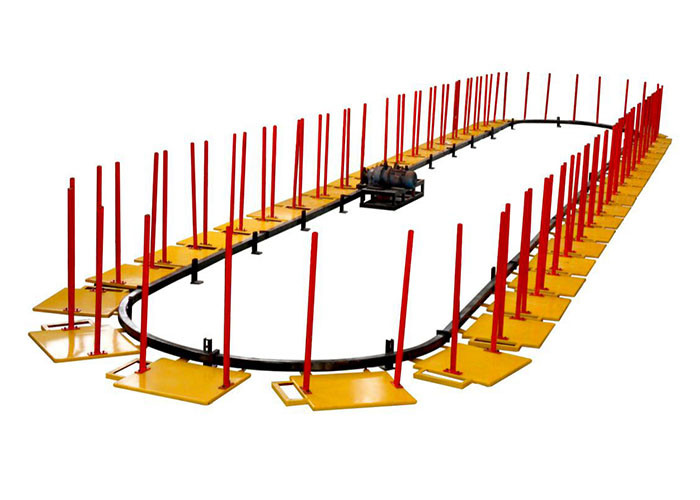

4. यू-आकार एफ ओम लाइन
उत्पाद वर्णन:
उत्पादन लाइन 18-36 स्टेशनों (निर्धारित किए जाने वाले स्टेशन) के साथ एक क्षैतिज-ट्रैक परिसंचारी सौर फोम उत्पादन लाइन है। यह यू-आकार की कार के प्रकार को अपनाता है और मोटर रेड्यूसर द्वारा संचालित होता है। उत्पादन लाइन मुख्य रूप से मैनुअल क्लैम्पिंग, मैनुअल क्लॉगिंग, साइकिल ड्राइविंग, (क्लैंप क्लोजिंग), मैनुअल चार्जिंग, हीटिंग और क्योरिंग साइकिल, मैनुअल कटिंग और फोमिंग से बना है। उत्पादन लाइन को लगातार चक्रित किया जा सकता है, कदम से कदम भी काम कर सकता है, इसमें कॉम्पैक्ट संरचना, सरल संचालन, स्थिर संचरण और उच्च उत्पादन दक्षता की विशेषताएं हैं, और व्यापक रूप से सौर द्रव्यमान फोमिंग उत्पादन में उपयोग किया जाता है।

तकनीकी पैमाने:
1) भरने फार्म: ऊर्ध्वाधर मैनुअल चार्ज
2) भरने का माध्यम: पीओएल + आईएसओ (CFC11 या HCFC141b)
3) उत्पादन लाइन काम की धड़कन: लगभग 60 सेकंड (श्रमिक प्रवीणता के स्तर के आधार पर)
4) स्टेशनों की संख्या: 18-36
5) गैस क्षमता: 1/2 "(0.5MPa)
6) ओवन का तापमान: 50 ° C O 10 ° C
7) क्षमता: लगभग 50KW (380V, 50HZ)
8) इलाज का समय:। 20 मिनट
9) इलेक्ट्रिकल प्रोग्रामिंग पूरी तरह से आयातित है।
10) वारंटी अवधि का विद्युत भाग एक वर्ष है।
