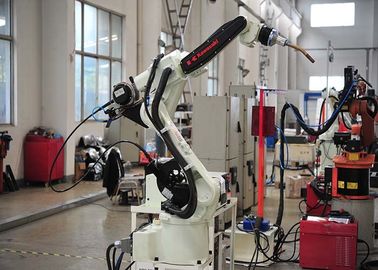

आरडब्ल्यूएस सीरीज रोबोटिक्स वेल्डिंग स्टेशन 6 अक्ष के साथ कावासाकी रोबोट आर्मCO2 MIG MAG TIG वेल्डिंगइलेक्ट्रिक बाइक/मोटोसाइकिल फ्रेम के लिए
विशेषताएं:
BA006N रोबोट
थ्रू-आर्म टैक्सीएलई आर्क वेल्डिंग रोबोट
गति रेंज और आयाम
दर्शाए गए आयाम (मिमी) में हैं।
BA006N विनिर्देश
| BA006N विनिर्देश | ||
| प्रकार | जोड़ों वाला रोबोट | |
| स्वतंत्रता की डिग्री | 6 | |
| अधिकतम. उपयोगी भार (किलो) | 6 | |
| अधिकतम पहुंच (मिमी) | 1,445 | |
| स्थानिक दोहराव (मिमी) | ±0.06 | |
| गति सीमा (°) | बांह का घूर्णन (JT1) | ±165 |
| बांह आउट-इन (JT2) | +150 - -90 | |
| हाथ ऊपर-नीचे (JT3) | +45 - -175 | |
| कलाई घुमावदार (JT4) | ±180 | |
| कलाई झुकाना (JT5) | ±135 | |
| कलाई मोड़ (JT6) | ±360 | |
| अधिकतम गति (°/सेकंड) | बांह का घूर्णन (JT1) | 240 |
| बांह आउट-इन (JT2) | 240 | |
| हाथ ऊपर-नीचे (JT3) | 220 | |
| कलाई घुमावदार (JT4) | 430 | |
| कलाई झुकाना (JT5) | 430 | |
| कलाई मोड़ (JT6) | 650 | |
| क्षण (N•m) | कलाई घुमावदार (JT4) | 12 |
| कलाई झुकाना (JT5) | 12 | |
| कलाई मोड़ (JT6) | 3.75 | |
| जड़ता का क्षण (किग्रा•मी2) | कलाई घुमावदार (JT4) | 0.4 |
| कलाई झुकाना (JT5) | 0.4 | |
| कलाई मोड़ (JT6) | 0.07 | |
| द्रव्यमान (किलो) | 150 | |
| शरीर का रंग | मंसेल 10GY9/1 समकक्ष | |
| स्थापना | फर्श, छत | |
| पर्यावरण की स्थिति | परिवेश का तापमान (°C) | 0 - 45 |
| सापेक्ष आर्द्रता (%) | 35 - 85 (न ओस की अनुमति है और न ही ठंढ की) | |
| बिजली की आवश्यकता (kVA) ₹2 | 2.0 | |
| सुरक्षा का स्तर | IP65 | |
| नियंत्रक | अमेरिका | E01 |
| यूरोप | ||
| जापान और एशिया | ||
₹1: आईएसओ 9283 के अनुरूप
₹2: उपयोगी भार और गति पैटर्न पर निर्भर करता है

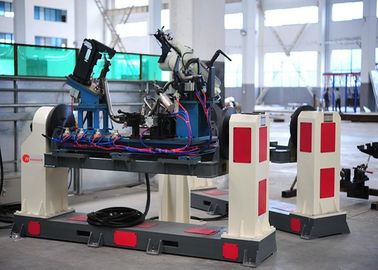

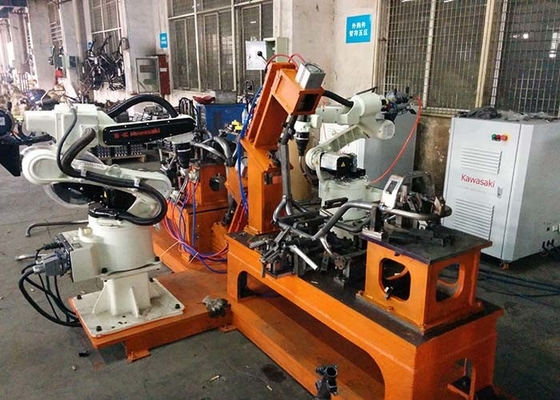

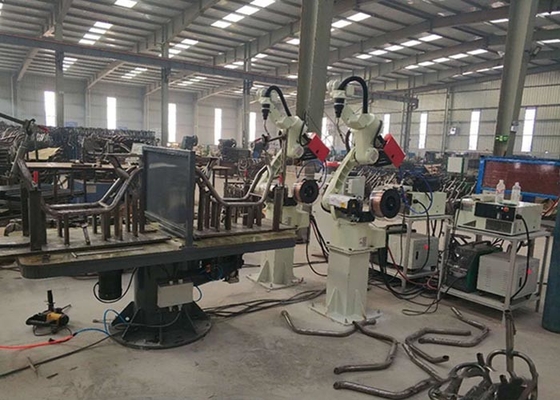

उपयोग में मशीनें:
वर्कपीस तस्वीरेंः
