उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Metalwork |
प्रमाणन: | CE, ISO, CCC |
मॉडल संख्या: | वाई.के.-30-350M |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 40 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 100 सेट |
वोल्ट: | 380V या इच्छित | वर्तमान: | 500A |
---|---|---|---|
वेल्डिंग प्रकार: | मिग | उपयोग: | तेल पोर्ट वेल्डिंग मशीन |
रेटेड शुल्क साइकिल: | 50-100% | आयाम: | Long1500 मिमी लंबा |
हाई लाइट: | स्वचालित पाइप वेल्डिंग मशीन,स्वचालित वेल्डिंग उपकरण |

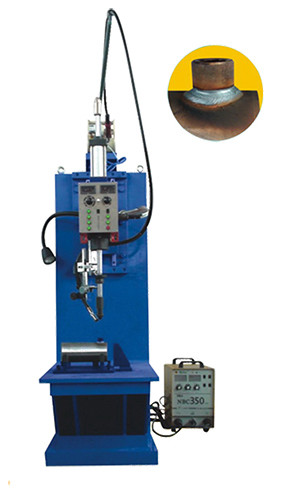

हाइड्रोलिक सिलेंडर तेल पोर्ट स्वचालित वेल्डिंग उपकरण, छूत / मिग वेल्डिंग मशीन
अनुप्रयोगों:
उच्च गुणवत्ता और कम विरूपण स्वत: अनुदैर्ध्य वेल्डिंग धातु सिलेंडर और स्टेनलेस स्टील, लोहा, एल्यूमीनियम और पीतल के साथ बनाया प्लेटों।
विशेषताएं:
1. तेल बंदरगाह स्वचालित वेल्डिंग मशीन स्विच पैडल और बॉल वाल्व के बॉल सिलेंडर वेल्डिंग के लिए उपयुक्त है। मशीन मोटर्स द्वारा संचालित होती है, जिसे पीएलसी द्वारा नियंत्रित किया जाता है, विद्युत रिले द्वारा नियंत्रित किया जाता है, इसलिए इसे स्वचालित वेल्डिंग का एहसास हो सकता है। वेल्डिंग चालू और वेल्डिंग ऑपरेशन पैनल पर सेट किया जा सकता है। इसमें उच्च स्वचालन स्तर है। मशीन वेल्डिंग मशाल ड्राइविंग पार्ट, वायवीय प्रणाली, इलेक्ट्रिक कंट्रोल सिस्टम और गैस शील्ड वेल्डिंग पावर स्रोत से बना है।
2. मशीन ऊर्ध्वाधर प्रकार है, यह वर्कपीस होल्डिंग हिस्सा है, मशाल mechnical नियंत्रण हिस्सा शामिल है। मशीन फ्रेम, MIG वेल्डिंग पावर सोर्स, वायर फीडर, शेप कॉपी स्ट्रक्चर।
3. वेल्डिंग मशाल स्वचालित नियंत्रण भाग
-मशाल उठाने वाला हिस्सा बढ़ाना: इसमें पैदल, रेल और मशाल उठाने वाले वायवीय सिलेंडर शामिल थे। इसका उपयोग मशाल को ऊपर और नीचे करने के लिए किया जाता है, जिसे गति समायोजन वाल्व द्वारा निर्धारित किया जा सकता है। पीएलसी द्वारा टार्च अप और डाउन का समय निर्धारित किया जा सकता है।
मशाल दौर चलती चलती भाग: यह मशाल दौर चलती धुरी और गियर शामिल थे।
-इस मशीन को अपनाएं: वर्कपीस को टेबल पर फिक्स कर दिया जाए, वर्कपीस के चारों ओर घूमने वाली टॉर्च। सुविधाजनक के लिए, वेल्डिंग गति को पीएलसी पर सेट किया जा सकता है।
ऊपर और नीचे मिनट समायोजन हिस्सा ले लो: यह वसंत से मिलकर बनता था।
-न्युमैटिक पार्ट: इसमें न्यूमेटिक सिलेंडर होता है।
4. विद्युत नियंत्रण प्रणाली
वोल्टेज मानक: 380V-50Hz-3ph। इसमें पीएलसी, ड्राइविंग भाग और कनेक्शन के लिए संबंधित केबल शामिल थे। तो, यह उपकरण की स्वचालित वेल्डिंग का एहसास कर सकता है।
तकनीकी पैमाने:
तेल बंदरगाह की व्यास सीमा | 15 मिमी से 50 मिमी |
तेल बंदरगाह की ऊंचाई (मिमी) | 20 मिमी से 50 मिमी |
तेल सिलेंडर का व्यास सीमा (मिमी) | 50 मिमी से 200 मिमी |
तेल सिलेंडर की लंबाई (मिमी) | 200 मिमी से 1500 मिमी |
वेल्डिंग की गति | 2-8mm / s |
चरण समायोजन स्ट्रोक | 80 x 80 मिमी |
वेल्डिंग मशाल उठाने वाला स्ट्रोक | 200 मिमी |
उपकरण अवलोकन:
उपकरण मुख्य रूप से तेल सिलेंडर और गोल तेल बंदरगाह वेल्डिंग के लिए उपयुक्त है। उपकरण मोटर द्वारा संचालित होता है। नियंत्रण प्रणाली एक प्रोग्राम कंट्रोलर (पीएलसी) द्वारा नियंत्रित की जाती है, जो रिले नियंत्रण द्वारा पूरक है, इस प्रकार वेल्डिंग के स्वत: नियंत्रण की व्यवस्था करता है। वेल्डिंग चालू वोल्टेज सीधे ऑपरेशन पैनल पर सेट किया जा सकता है। पूरी मशीन की गुणवत्ता विश्वसनीय है, उपस्थिति सुंदर है, और स्वचालन की डिग्री अधिक है।
डिवाइस का आधार वी-आकार के लोहे को सहायक ब्रैकेट के रूप में अपनाता है, जो विभिन्न प्रकार के तेल सिलेंडर के लिए उपयुक्त है। मशीन मुख्य रूप से एक वेल्डिंग मशाल ड्राइविंग तंत्र, एक वायवीय प्रणाली, एक इलेक्ट्रिक कंट्रोल सिस्टम और एक इलेक्ट्रिक वेल्डिंग मशीन से बना है।
स्वचालित वेल्डिंग ऑपरेशन कार्यक्रम:
विशिष्ट प्रक्रिया निम्नानुसार है: उत्पादन की आवश्यकताओं के अनुसार वर्तमान और वोल्टेज का परिमाण निर्धारित करें → वेल्डिंग मशाल के कोण को समायोजित करें → गैस का पता लगाना → टार्च के सिलेंडर का विस्तार किया जाता है → टार्च का सिलेंडर कम होता है स्थिति में → मैन्युअल स्विचिंग ऑन ऑटोमैटिक → स्टार्ट → आर्क स्टार्ट → वेल्डिंग मशाल रोटेशन पूरा करना → आर्किंग → आइडलिंग सेटिंग एंगल जारी रखें (वेल्डिंग के बाद, ईलिंग एंगल शून्य नहीं है) → टार्च को मूल में उलट दिया जाता है → एक कार्य चक्र पूरा हो गया है ।
वेल्डिंग मशाल के रोटेशन के दौरान, ऊपरी और निचले ठीक समायोजन तंत्र भी वेल्डिंग मशाल को ऊपर और नीचे ड्राइव करते हैं, जिससे इंटरसेक्टिंग लाइन प्रक्षेपवक्र की आवश्यकताओं को पूरा किया जा सके।
मुख्य विन्यास:
मद | नाम | विशिष्टता / मॉडल | मात्रा | ब्रांड्स |
1 | ऑल-डिजिटल वेल्डिंग मशीन | NBC350 | एक इकाई | शांघ हुगोंग |
2 | तार फीडर | एक इकाई | शांघ हुगोंग | |
3 | पीएलसी | संचार के साथ 30 अंक | एक सेट | तनवई डेल्टा |
4 | रैखिक मार्गदर्शिकाएँ | 25B | एक सेट | ताइवान ABBA |
5 | स्लाइडर | 25B | एक सेट | ताइवान ABBA |
6 | सिलेंडर | SCJ80 * 125-50 | एक टुकड़ा | ताइवान यादेके |
7 | मोटर | 55ZTT54PX24 | चीन शांते |
वेल्डिंग वर्कपीस की तस्वीरें:
