उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Metalwork |
प्रमाणन: | CE, ISO, CCC |
मॉडल संख्या: | ZHL-0815 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | 1 एक्स 20 'जीपी |
प्रसव के समय: | 60 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 100 सेट |
वोल्ट: | 380V 3-चरण 50 हर्ट्ज या अनुकूलित | वेब मोटाई: | 6-16mm |
---|---|---|---|
वेब ऊंचाई: | 200-1500mm | निकला हुआ मोटा किनारा: | 6-20mm |
निकला हुआ किनारा प्लेट चौड़ाई: | 200-800mm | एच बीम लंबाई: | 4000-15000mm |
हाई लाइट: | एच बीम असेंबली मशीन,एच बीम वेल्डिंग लाइन |

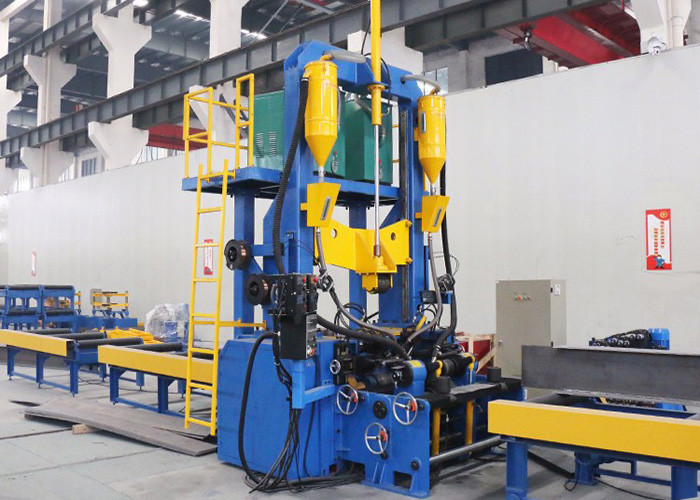

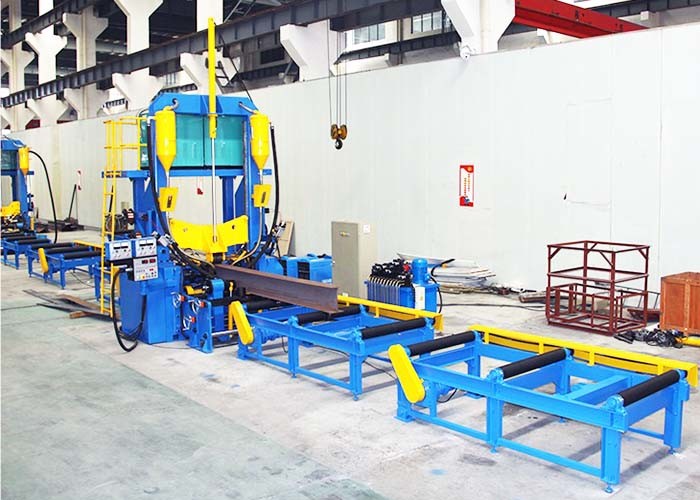

ZHJ0815 अनुकूलित एच बीम स्टील असेंबली वेल्डिंग सीधीकरण मशीन
एच बीम संयोजन, वेल्डिंग और सीधीकरण के लिए यह विशेष मशीन है, यह तीन प्रक्रियाओं को एक मशीन में जोड़ती है, इस प्रकार उत्पादकता में सुधार करती है, लागत कम करती है, और स्थापना स्थान बचाती है। यह उच्च दक्षता के साथ एच बीम और टी बीम का उत्पादन कर सकते हैं।
प्रदर्शन और विशेषता:
1. मुख्य संयोजन मशीन भारी कर्तव्य संयोजन संरचना को गोद लेती है जिसने संयोजन परिशुद्धता और दक्षता में काफी सुधार करने के लिए आविष्कार पेटेंट, वेब प्लेट और निकला हुआ किनारा प्लेट केंद्रित और स्वचालित रूप से स्थिति निर्धारित की है।
2. फर्म वेल्डिंग मशाल फिक्स तंत्र अलग से स्थापित किया गया है, यह न केवल ऊंचाई और क्षैतिज चलती स्थिति समायोजित कर सकता है, यह भी दो दिशाओं पर वेल्डिंग मशाल के कोण को समायोजित कर सकता है, यह अच्छी सीम रूप की गारंटी देता है।
3. सहायक सीधी मशीन में विशेष रूप से डिज़ाइन की गई संरचना है, दो सीधी रोलर्स स्वचालित रूप से तेल सिलेंडर को धक्का देने के तहत वर्कपीस को सीधा कर सकते हैं, सीधीकरण तंत्र सीम पर दृष्टि की रेखा को अवरुद्ध नहीं करेगा, वेल्डिंग मशाल और सीम की गुणवत्ता के समायोजन को सुविधाजनक बनाना सुविधाजनक है ।
4. मशीन को इकट्ठा करना और सीधी मशीन की सहायता करना निर्वहन किया जा सकता है और अलग से काम कर सकता है।
5. सहायक सीधी मशीन रीफिट के बाद छोटी सीधी मशीन के रूप में काम कर सकती है।
टी तकनीकी पैरामीटर्स:
वेब ऊंचाई (मिमी) | 200-1500 |
वेब मोटाई (मिमी) | 6-14mm |
सीधी गति (एम / मिनट) | 0.35-3 |
निकला हुआ किनारा चौड़ाई (मिमी) | 200-800 |
निकला हुआ किनारा मोटाई (मिमी) | 6-20mm |
रिटर्निंग स्पीड (एम / मिनट) | 3 मी / मिनट |
मुख्य मशीन पावर | 13 |
उत्पाद विवरण:
1. विभिन्न प्रकार के वेल्डिंग प्रकार, यह उपयोगकर्ताओं की आवश्यकता के अनुसार एकल चाप एकल तार वेल्डिंग या एकल चाप डबल तार वेल्डिंग का उपयोग कर सकते हैं; यह डूबे हुए आर्क वेल्डिंग या गैस शील्ड वेल्डिंग का भी उपयोग कर सकते हैं।
2. निकला हुआ किनारा और वेब प्लेट केंद्रित डिवाइस हाइड्रोलिक मोटर द्वारा संचालित है। कीड़े reducer, गियर ट्रांसमिशन, पेंच रॉड और सीसा पेंच द्वारा संचालित, क्लैंपिंग रोलर केंद्र केंद्रित कर सकते हैं और स्वचालित केंद्रिंग का एहसास करने के लिए निकला हुआ किनारा और वेब क्लैंप कर सकते हैं।
3. लिंकन वेल्डर नियंत्रण बॉक्स, परिवर्तनीय आवृत्ति और गति समायोजन प्रणाली।
4. इलेक्ट्रिक कंट्रोल बॉक्स और ऑपरेशनल पैनल अलग-अलग स्थित हैं, जो ऑपरेशन के लिए सुविधाजनक है।
नमूना:
कम विरूपण, सुंदर वेल्डिंग अंतर।
तकनीकी कार्य:
1. निकला हुआ किनारा और वेब प्लेट केंद्रित डिवाइस हाइड्रोलिक मोटर द्वारा संचालित है। कीड़े reducer, गियर ट्रांसमिशन, पेंच रॉड और सीसा पेंच द्वारा संचालित, क्लैंपिंग रोलर केंद्र केंद्रित कर सकते हैं और स्वचालित केंद्रिंग का एहसास करने के लिए निकला हुआ किनारा और वेब क्लैंप कर सकते हैं।
2. फर्म वेल्डिंग मशाल फिक्स तंत्र अलग से स्थापित किया गया है, यह न केवल ऊंचाई और क्षैतिज चलती स्थिति समायोजित कर सकता है, यह भी दो दिशाओं पर वेल्डिंग मशाल के कोण को समायोजित कर सकता है, यह अच्छी सीम रूप की गारंटी देता है।
3. मुख्य ट्रांसमिशन भाग ड्राइविंग के लिए मोटर रेड्यूसर को अपनाने, असेंबली और वेल्डिंग गति समायोजन एसी चर आवृत्ति गति समायोजन को गोद लेता है, गति समायोज्य रेंज 0.35-3 मीटर / मिनट है।
4. सहायक सीधी मशीन में विशेष रूप से डिज़ाइन की गई संरचना है, दो सीधी रोलर्स स्वचालित रूप से तेल सिलेंडर को धक्का देने के तहत वर्कपीस को सीधा कर सकते हैं, सीधीकरण तंत्र सीम पर दृष्टि की रेखा को अवरुद्ध नहीं करेगा, वेल्डिंग मशाल और सीम की गुणवत्ता के समायोजन को सुविधाजनक बनाना सुविधाजनक है ।
5. मशीन और सहायक सीधी मशीन को इकट्ठा करना अलग-अलग डिजाइन और काम किया जा सकता है।
6. यह मशीन केंद्रीकृत स्नेहन प्रणाली को गोद लेती है, यह सुनिश्चित कर सकती है कि विस्तृत वितरित स्नेहन बिंदु अच्छी तरह से स्नेहन किया जा सकता है, और अच्छे स्नेहन के उद्देश्य का एहसास हो सकता है, घर्षण को कम करता है और उपकरणों के लंबे जीवन सेवा को कम करता है।
