उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Metalwork
प्रमाणन: CE, ISO, CCC
मॉडल संख्या: एचबीटी श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: कंटेनर में नग्न मेनफ्रेम, प्लाईवुड बक्से में विद्युत नियंत्रण बॉक्स
प्रसव के समय: 30 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति माह 100 सेट
वजन: |
100 किलो-50000KG |
उपयोग: |
वेल्डिंग के लिए क्षैतिज रोटेशन |
तालिका का व्यास: |
400-4000mm |
वोल्ट: |
3 पीएच, 380 वी, 50 हर्ट्ज |
रंग: |
नीला, ग्रे या अनुकूलित |
गारंटी: |
1 साल |
वजन: |
100 किलो-50000KG |
उपयोग: |
वेल्डिंग के लिए क्षैतिज रोटेशन |
तालिका का व्यास: |
400-4000mm |
वोल्ट: |
3 पीएच, 380 वी, 50 हर्ट्ज |
रंग: |
नीला, ग्रे या अनुकूलित |
गारंटी: |
1 साल |

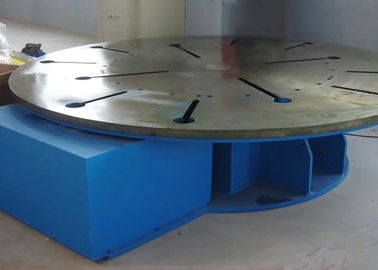

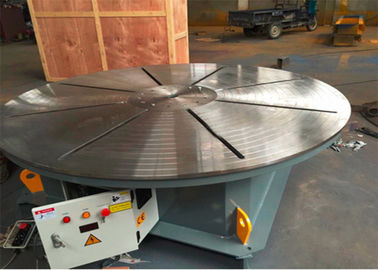

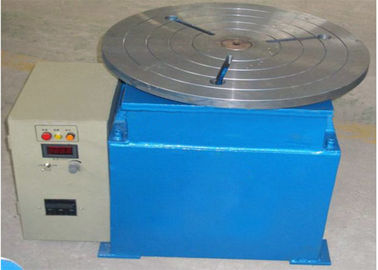

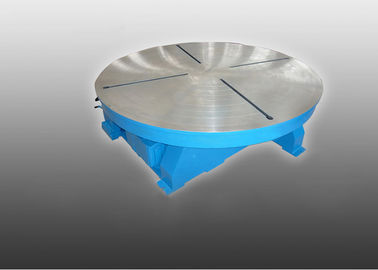

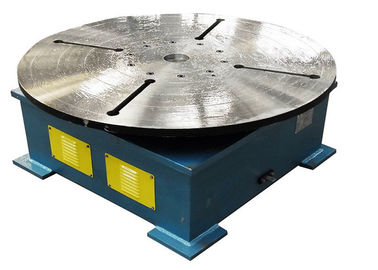

एचबीटी क्षैतिज रोटेशन वेल्डिंग टेबल
हमारे पास कई प्रकार के टर्नटेबल हैं, उदाहरण के लिए। एचबी 01, एचबी03, एचबी 10 और इसी तरह। इसके अलावा हम मशीन की ग्राहक की कार्यक्षेत्र के अनुसार डिजाइन कर सकते हैं। आप बारी की गति तय कर सकते हैं।
विशेषताएं:
1. स्वचालित वेल्डिंग रोबोट बांह के साथ एक साथ उपयोग करना।
2. 220V / 380V 50 हर्ट्ज जैसी अन्य वोल्टेज सभी उपलब्ध हैं।
3. रोटेशन की गति 0.05 ~ 05 है। इलेक्ट्रिक बॉक्स पर डिजिटल रीडआउट में आरपीएम।
4. वेल्डिंग टर्न टेबल वीएफडी नियंत्रण द्वारा 360 डिग्री घुमा सकते हैं, हाथ नियंत्रण बॉक्स पर ऑपरेशन।
5. ग्राहकों द्वारा अनुरोध किए गए टेबल सेंटर में विशेष छेद के साथ तालिका आकार 2000 मिमी।
6. नियंत्रित अगर रिमोट कंट्रोल बॉक्स, वैकल्पिक पैर स्विच या टाइलिंग कोण है तो आप चाहते हैं।
7. एम 24 टी-आकार बोल्ट के साथ, आप रोटेशन और वेल्डिंग के लिए टेबल पर अपने काम के टुकड़े को ठीक कर सकते हैं।
तकनीकी पैमाने:
| आदर्श | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| रेटेड लोडिंग किलो | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| गति आरपीएम घूमना | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| झुकाव गति आरपीएम | 2 | 0.8 | 0.5 | 0.4 | 0.3 | 0.2 | 0.14 | 0.14 | 0.14 | 0.14 | 0.10 | 0.10 | |
| कार्य तालिका डाया। मिमी | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
Max.eccentricity दूरी मिमी | 100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| अधिकतम गुरुत्वाकर्षण केंद्र दूरी मिमी | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| घुमावदार मोटर पावर केडब्ल्यू | 0.06 | 0.37 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| मोटर बिजली केडब्ल्यू टिल्टिंग | 0.18 | 0.55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 1 1 | |
| घूमना 90 डिग्री मिमी पर | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| आयाम | एल मिमी | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| एच मिमी | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| बी मिमी | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| उपकरण वजन किलो | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| गति समायोजन रास्ता | रिवोट गति वीएफडी है (कॉमन BREAK मोटर) | ||||||||||||
| टिल्टिंग गति तय की जाती है (सामान्य ब्रेक मोटर) | |||||||||||||
आवेदन:
1. दबाव जहाजों
2. पाइप विनिर्माण उद्योग
3. पवन ऊर्जा निर्माण
4. रासायनिक और ईंधन भंडारण टैंक निर्माण
5. कोई भारी बेलनाकार नौकरी
