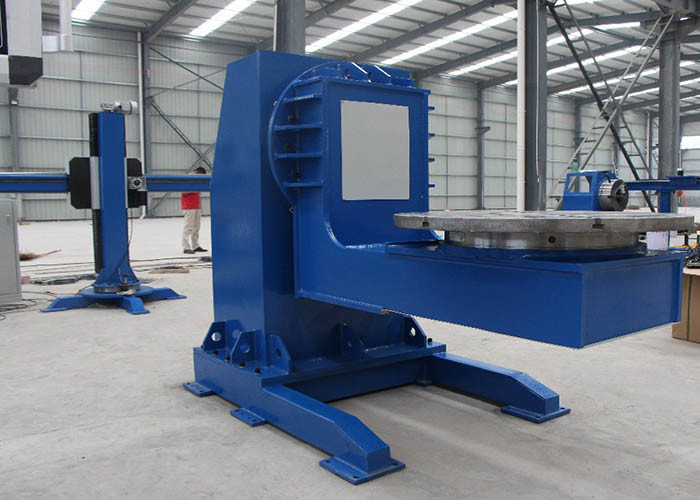

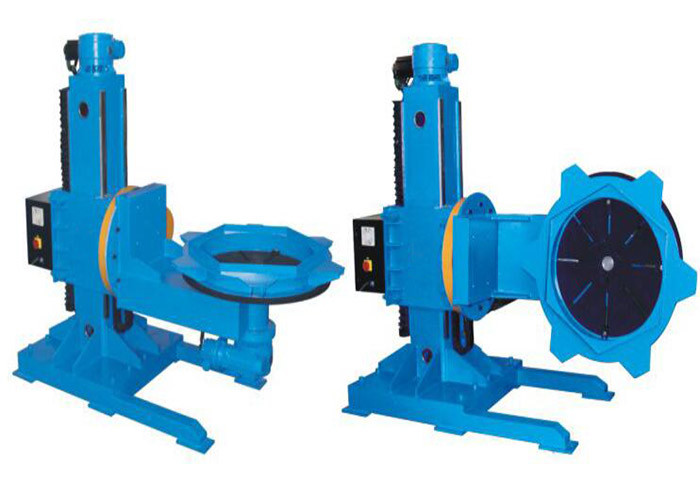

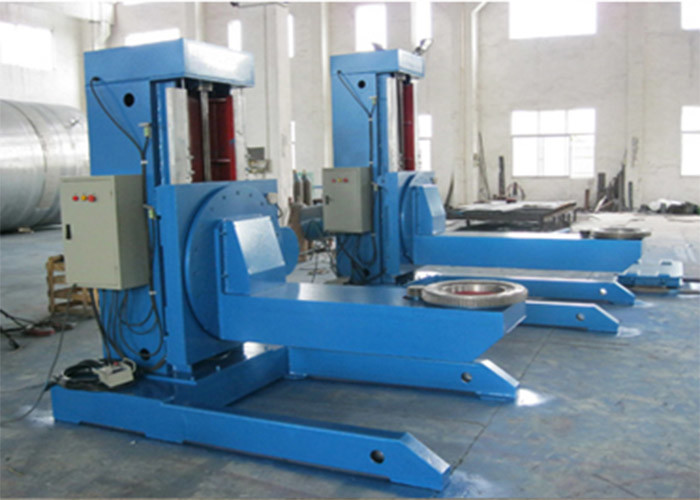

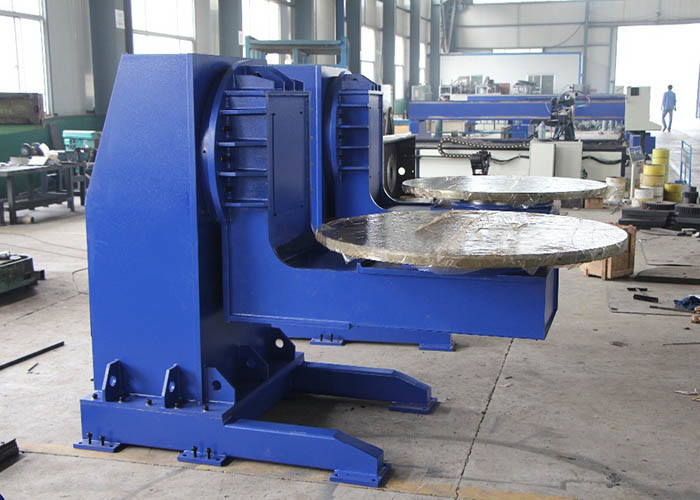

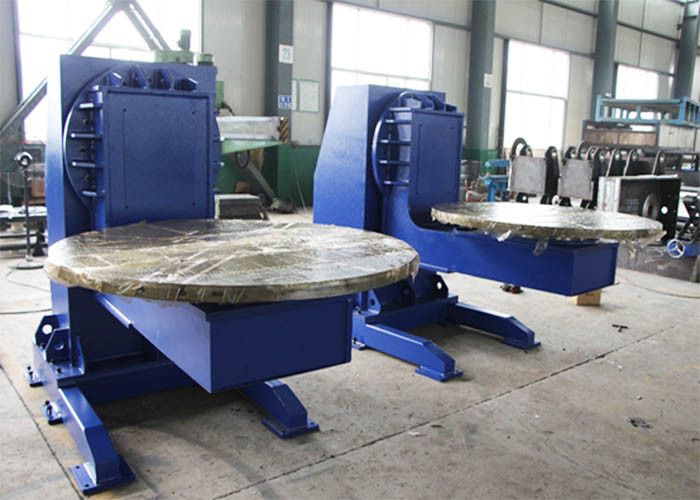

एलएचबी श्रृंखला स्वचालित एल आकार वेल्डिंग स्थिति एल प्रकार
वेल्डिंग पोजिशनर में काम करने वाली मेज के ट्यूरिंग और ओवरटर्निंग तंत्र होते हैं, वर्कपीस को वर्कपीस को उचित वेल्डिंग तक पहुंचने और काम करने वाली टेबल को ऊपर उठाने के कोण को बनाने के लिए, वर्किंग टेबल की मोड़ आवृत्ति रूपांतरण होती है जो एक संतोषजनक वेल्डिंग गति प्राप्त कर सकती है।
गुरुत्वाकर्षण केंद्र की कार्यक्षेत्र और गुरुत्वाकर्षण केंद्र के कारण, गुरुत्वाकर्षण केंद्र कार्यक्षेत्र से लंबे और अधिक ऑफसेट तक, बड़े मॉडल को चुना जाना चाहिए। Pls हमें वर्कपीस का आकार और वजन देता है, प्रसंस्करण तकनीक भी, हम आपको उपयुक्त विचार दे सकते हैं।
उपकरण के यांत्रिक भाग मुख्य रूप से एक रोटरी तंत्र, एक कारोबार तंत्र, एक उठाने तंत्र और फ्रेम से बना है।
प्रत्येक के लिए, काम टुकड़ा घूर्णन, उलझन और उठाना, सर्वो मोटर द्वारा संचालित होता है। प्रत्येक सर्वो मोटर सह-सटीक रूप से पता लगाने के लिए एक सटीक आरवी गति reducer के साथ सह-काम करता है।
टी तकनीकी पैरामीटर्स:
| आदर्श | एलएचबी -5 | एलएचबी-10 | एलएचबी -20 |
| अधिकतम लोडिंग वजन (किलो) | ≤500 | ≤1000 | ≤2000 |
| घूर्णन गति (आर / मिनट) | सर्वो विनियमन, 0-3 | ||
| टर्निंग स्पीड (आर / मिनट) | सर्वो विनियमन, 0-3 | ||
| घुमावदार कोण (0) | 360 डिग्री असीमित retary | ||
| कोण घुमावदार (0) | ± 90 | ||
| घूर्णन शक्ति (किलोवाट) | 0.75 | 2 | 3 |
| टर्निंग पावर (किलोवाट) | 0.75 | 2 | 3 |
| पुनरावर्तनीयता सेट सटीकता (मिमी) | <± 0.5 | ||
| कार्य तालिका व्यास (मिमी) | 800 | 1000 | 1400 |
फायदा:
1. विद्युत कैबिनेट और मैनुअल कंट्रोल पैनल से बना इलेक्ट्रिक कंट्रोल सिस्टम इसे संचालित करना आसान बनाता है।
2. स्लिंग असर के साथ सुसज्जित जो लोडिंग क्षमता को बढ़ाने में मदद करता है और रोटेशन चिकनी बनाता है।
3. वर्कटेबल को छह एम 30 टी बोल्ट ग्रूव के साथ निर्मित किया जाता है जो काम टुकड़ों को क्लैंप और स्थिति में रखता है।
4. केंद्र में कार्य टुकड़े की स्थिति में मदद करने के लिए वर्कटेबल पर कई केंद्रित ग्रूव संसाधित होते हैं।
आवेदन:
1. दबाव जहाजों
2. पाइप विनिर्माण उद्योग
3. पवन ऊर्जा निर्माण
4. रासायनिक और ईंधन भंडारण टैंक निर्माण
5. कोई भारी बेलनाकार नौकरी
