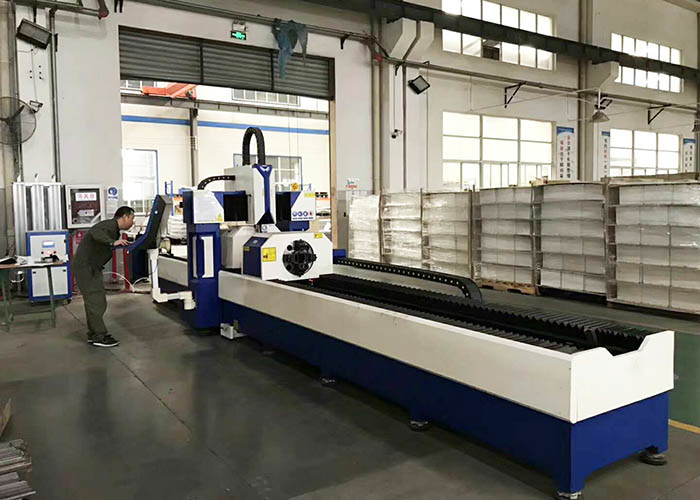

स्वचालित स्टेनलेस स्टील धातु फाइबर लेजर पाइप ट्यूब काटने की मशीन
लेजर कटिंग मशीन फाइबर लेजर प्रकार है जिसे कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम, पीतल और कई और अधिक के पाइपों के कुशल प्रसंस्करण के लिए डिज़ाइन किया गया है। कई बिजली विकल्पों के साथ विभिन्न कार्यस्थानों के आकार में उपलब्ध, ये लेजर कटिंग सिस्टम अधिकतम गति पर उच्च गुणवत्ता वाले परिणाम प्रदान करते हैं।
कटिंग रेंज 6000 मिमी व्यास, 200 मिमी गोल पाइप, 150 व्यास वर्ग पाइप , स्टेनलेस स्टील ट्यूब, गोल ट्यूब, वर्ग ट्यूब और अंडाकार ट्यूब के लिए उपयुक्त, काटने सरल हो जाते हैं।
इसमें भारी और मजबूत संरचना, उच्च प्रदर्शन है और बिना किसी समस्या के 10 से अधिक वर्षों तक काम कर सकता है।
धातु के लिए पूरे फाइबर लेजर काटने की मशीन मशीन से मिलकर बनती है। इस प्रणाली में मशीन टूल, मोशन पार्ट्स, विद्युत उपकरण नियंत्रण भाग और अन्य सहायक भाग होते हैं। नियंत्रण प्रणाली तीन अक्ष गति भागों के संचालन के लिए है, इसलिए यह फाइबर लेजर काटने के सिर को ड्राइव कर सकता है एक स्थिर, सटीक और उच्च गति प्राप्त करना; एक्स और वाई अक्ष मूल पैकेजिंग उच्च गुणवत्ता और परिशुद्धता HIWIN रैखिक गाइड रेल के साथ आयातित द्वारा अपनाने, काम कर तालिका अपनाने समग्र मशीन वेल्डिंग करने के लिए वर्ग पाइप, तनाव से राहत annealing उपचार, mesa के अधिकतम लोड असर 500 KG, यह भी मिल सकता है यूनिवर्सल बॉल बेयरिंग, मशीन एक्सटर्नल सेट अप पेरिफेरल क्लैंपिंग डिवाइस, ट्रांसमिशन की सटीकता सुनिश्चित करने के लिए पूर्ण संलग्न डस्ट प्रूफ डिवाइस, फोटोइलेक्ट्रिक सेंसर और अन्य सटीक पोजिशनिंग पार्ट्स का उपयोग करें।
लाभ:
1)। शानदार प्रदर्शन: उत्कृष्ट पथ गुणवत्ता के साथ, फाइबर कटिंग के माध्यम से किसी भी काटने के बिंदु पर समान कटाई की गुणवत्ता का एहसास होता है।
2)। हाई कटिंग स्पीड: तेजी से काटने की गति CO2 लेजर मशीन की तुलना में दो गुना अधिक है। इसकी उपयोग-लागत बहुत कम है।
3)। कम लागत: कम गैस के कारण ऊर्जा और पर्यावरण के अनुकूल बचत करें: स्टील प्लेट पर विशिष्ट काटने की तकनीक के कारण लेजर कटिंग से कोई गैस नहीं बनती है। CO2 लेजर की तुलना में बिजली की खपत 20% -30% कम हो जाती है।
4)। फोटोइलेक्ट्रिक रूपांतरण के लिए उच्च दक्षता: CO2 लेजर काटने की मशीन के साथ तुलना करें, फाइबर लेजर काटने की मशीन में 3 बार फोटोइलेक्ट्रिक रूपांतरण दक्षता होती है।
5)। स्थिर चल रहा है: अपनाने शीर्ष दुनिया आयात फाइबर लेजर जनरेटर, स्थिर प्रदर्शन, प्रमुख भागों 100,000 घंटे तक पहुँच सकते हैं; 650 ℃ हीट ट्रीटमेंट द्वारा उपचारित मशीन बिस्तर इसकी स्थिरता और चिकनाई सुनिश्चित करता है।
6)। रखरखाव-मुक्त: मशीन रखरखाव-मुक्त है, लंबे समय तक उपयोग के बाद लगभग किसी भी हिस्से को बदलने की आवश्यकता नहीं है।
7)। आसान संचालन: फाइबर लाइन ट्रांसमिशन, ऑप्टिकल पथ का कोई समायोजन नहीं।
विशेषताएं:
1. पूरे ढांचे को वेल्डेड, स्थिर प्रदर्शन, स्थिर संचालन सुनिश्चित करने के लिए है।
2. 650 डिग्री उच्च तापमान गर्मी उपचार काम कर बिस्तर और एक बड़ी मिलिंग मशीन उच्च परिशुद्धता मशीनिंग के साथ काम कर रहे बिस्तर की स्थिरता और चिकनाई सुनिश्चित करने के लिए।
3. ऑपरेशन सिस्टम, आसान नियंत्रण प्रणाली, सीखने और संचालन के लिए आसान।
4. उच्च गुणवत्ता, उच्च दक्षता फाइबर लेजर जनरेटर, कम प्रसंस्करण लागत, ऊर्जा संरक्षण और पर्यावरण संरक्षण में मदद करना।

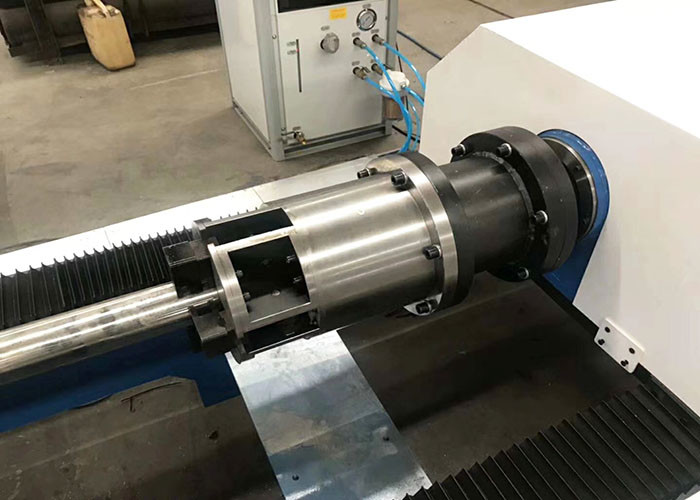

5. स्वचालित सामने और नीचे चक, खिला करने के लिए आसान, बचत सामग्री के लिए बनाया गया है।
6. जापान से सर्वो प्रणाली से लैस , गियर रैक आंदोलन संरचना का उपयोग करके, उच्च गति, उच्च परिशुद्धता, उच्च विश्वसनीयता सुनिश्चित करने के लिए।
7. नई सुंदर डिजाइन, पूरी तरह से संलग्न सुरक्षा कवर।
लागू उद्योग:
फाइबर लेजर कटिंग मशीनों का उपयोग खेल उपकरण, एविएशन और स्पेसफ्लाइट पार्ट्स, जहाजों, ऑटोमोबाइल, एलेवेटर, सबवे पार्ट्स, इलेक्ट्रॉनिक्स, इलेक्ट्रिकल अप्लायंसेज, मशीनरी, घरेलू उपकरण, अलंकरण, विज्ञापन, आदि विभिन्न उच्च परिशुद्धता प्रसंस्करण प्रक्रियाओं के निर्माण में व्यापक रूप से किया जाता है। उद्योगों।
टी echnical पैरामीटर:
| लेजर पावर | 500W | 700W | 1000 वाट |
| लेजर वेव | 1070nm | 1070nm | 1070nm |
| पाइप काटने की लंबाई | ≤3000mm | ≤3000mm | ≤3000mm |
| गोल पाइप व्यास | 20-200mm | 20-200mm | 20-200mm |
| स्क्वायर ट्यूब साइड | 160 मिमी से कम | 160 मिमी से कम | 160 मिमी से कम |
| पाइप की मोटाई | 6 मिमी | 8 मिमी | 10 मिमी |
| लेजर लाइन की चौड़ाई | 0.15 mm | 0.15 mm | 0.15 mm |
| स्थान की शुद्धता | ± 0.03 mm / मी | ± 0.03 mm / मी | ± 0.03 mm / मी |
| पुन: स्थान परिशुद्धता | ± 0.02 मिमी | ± 0.02 मिमी | ± 0.02 मिमी |
| शक्ति | 380V / 50Hz | 380V / 50Hz | 380V / 50Hz |
| शीतलक | पानी ठंढा करना | पानी ठंढा करना | पानी ठंढा करना |
काटने के नमूने:
