उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Metalwork
प्रमाणन: CE, ISO, CCC
मॉडल संख्या: CNC4-6P500
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 40 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति माह 100 सेट
मोटर और सर्वो केब: |
जापान पैनासोनिक सर्वो शील्ड केबल्स |
प्लाज्मा काटने की क्षमता: |
पियर्स 22 मिमी हल्के स्टील |
ड्राइविंग रास्ता: |
सिंगल ड्राइव |
अत्याधुनिक प्रकार: |
प्लाज्मा |
नियंत्रक सॉफ्टवेयर: |
FLSK पाइप |
गारंटी: |
1 साल |
मोटर और सर्वो केब: |
जापान पैनासोनिक सर्वो शील्ड केबल्स |
प्लाज्मा काटने की क्षमता: |
पियर्स 22 मिमी हल्के स्टील |
ड्राइविंग रास्ता: |
सिंगल ड्राइव |
अत्याधुनिक प्रकार: |
प्लाज्मा |
नियंत्रक सॉफ्टवेयर: |
FLSK पाइप |
गारंटी: |
1 साल |

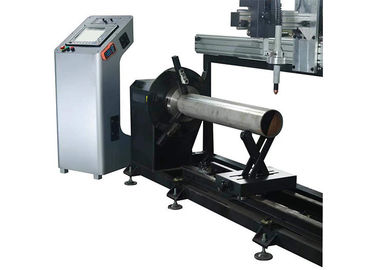

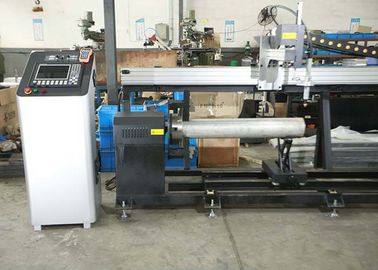

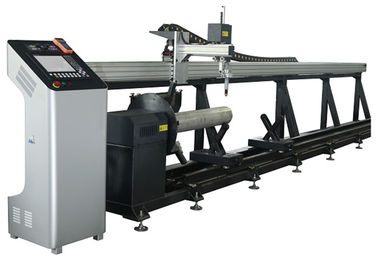

पैनासोनिक मोटर के साथ ट्यूब मास्टर 2 एक्सिस सीएनसी प्लाज्मा हल्के स्टील पाइप काटने की मशीन
उत्पाद विवरण:

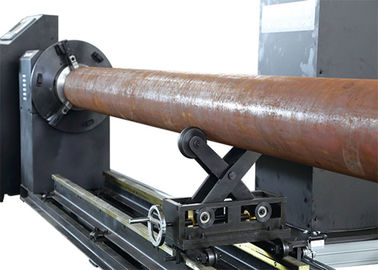

1) यह गैन्ट्री स्टाइल डिजाइन का उपयोग किया जाता है, जो पाइप के समानांतर होता है। गैन्ट्री बीम पर लगाए गए उपकरण उठाने वाले ट्रैक्टर। पाइप चक जबड़े से ठीक होता है, और जंगम और समायोज्य पाइप समर्थकों के साथ जो रेल पर और पाइप के नीचे होता है।
2) जब काटने, सीएनसी नियंत्रण प्रणाली पाइप को काटने के लिए ट्रैक्टर चाल और पाइप घुमाएगी को नियंत्रित करेगा। पूरे मशीन काम की स्थिरता और लंबे समय तक इस्तेमाल किया जा सकता है। आसान संचालन और उच्च दक्षता।
3) बेवल कटिंग पाइप के बिना 50-500 मिमी व्यास के लिए फिट काम।
मशीन डेटा:
प्रभावी काटने व्यास: | 50-500mm |
प्रभावी काटने की लंबाई: | 6000 मिमी |
पाइप का अधिकतम वजन: | 1000kg |
रेटेड घूर्णन गति: | 0-15 आरपीएम |
पाइप की व्यापकता: | ≤2% |
| स्टेंट पाइप की मात्रा: | 4 सेट |
| अधिकतम बेवल कोण: | कोई बेवल फंक्शन नहीं |
| बेवल सटीकता: | कोई बेवल फंक्शन नहीं |
| मशाल उठाने की दूरी (Z): | ≤210mm |
काम कर सटीक: | M 0.2 मिमी / मी |
लिफ्ट और नीचे समायोजन: | इलेक्ट्रिक हाइट और रिमोट कंट्रोल (PLASMA THC काटने पर टार्च की ऊँचाई को नियंत्रित करेगा) |
काटने की मेज: | पाइप काटने ब्रेस और स्थिरता |
सुरक्षा बंदोबस्त: | आपातकालीन रोकें स्विच |
निवेश शक्ति: | एकल चरण AC220V + 3Phase AC 380V |
बुनियादी घटक और विनिर्देश:
मजबूत गर्मी गर्मी लंपटता के साथ, वेल्ड के साथ और तनाव राहत प्रसंस्करण के बाद। यह सुनिश्चित करें कि बीम मजबूत और विरूपण के लिए कठिन है।
1) एक्स अक्ष रेल रास्ता लंबाई: 7000 मिमी
2) एक्स अक्ष ड्राइविंग सिस्टम: पाइप लाइन मोड़ करने के लिए पाइप ड्राइविंग (ड्राइवर और गियर बॉक्स के साथ कदम मोटर)
3) वाई अक्ष चक व्यास: -50-500 मिमी
4) वाई अक्ष ड्राइविंग सिस्टम: पाइप रॉटिंग एक्सिस (जापान में ड्राइवर और गियर के साथ 750W डिजिटल सर्वो मोटर)
5) Z अक्ष ड्राइविंग प्रणाली: ऊपर और नीचे अक्ष उठाने
6) एक्स और वाई अक्ष गैस और केबल चलती: भारी शुल्क औद्योगिक केबल श्रृंखला
7) एक्स अक्ष रेल: 24KG / m उच्च परिभाषा भारी शुल्क रेलवे
8) नियंत्रण कैबिनेट, विद्युत कैबिनेट, उच्च आवृत्ति कैबिनेट: OMRON, सीमेंस, तार टर्मिनल कनेक्टर श्नीडर के घटकों के साथ
मशीन की साइट की आवश्यकता:
1. वोल्टेज की आवश्यकता:
1) 3 × 400v) 10% / 50Hz, 220v v 10% / 50Hz
2) तीन चरण वोल्टेज स्थिरता Three 5% से कम
3) 2.5% से कम तीन चरण वोल्टेज असंतुलित
4) वोल्टेज-स्थिर स्रोत का उपयोग करने का सुझाव दिया।
नोट: ग्राउंडिंग प्रतिरोध .10।
2. संपीड़ित हवा के दबाव की आवश्यकता (प्लाज्मा काटना):
1) गैस की आवश्यकता: 0.9m3 / मिनट
2) गैस का दबाव: 8.3 किग्रा / सेमी 2
3) ओस-बिंदु तापमान 5 सेंटीग्रेड से अधिक नहीं: तेल सामग्री 3.00.00ppm ठोस कण≤0.01micron
4) तेल मुक्त हवा कंप्रेसर, फ्रीजिंग ड्रायर और अल्ट्रा फिल्टर (सिस्टम में जंग के घटक नहीं हो सकते) का उपयोग करके सुझाव दिया गया है।
3. कटिंग पाइप 5 मिमी व्यास से कम चिकनी सतह अंडाकार आकार का विचलन होना चाहिए। आईएसओ मानक तक पहुंचें।
4. काम कर रहे तापमान: -10 डिग्री सेल्सियस -45 डिग्री सेल्सियस
आर्द्रता: <90%, कोई संक्षेपण नहीं
परिवेश: वेंटिलेशन, कोई बड़ा झटका नहीं
काटने नमूना:
