सीएनसी मल्टी-हेड वर्टिकल स्ट्रिप लौ काटना मशीन
उत्पाद वर्णन:
आर्थिक डिजिटल नियंत्रण समारोह के साथ, सीएनसी लौ / प्लाज्मा काटने की मशीन बहुत आकार में स्टील शीट सीधे काटने, साथ ही अनियमित ज्यामितीय आकार काटने में भी लागू हो सकती है। मुख्य फ्रेम झुका हुआ है, वेल्डेड, तनाव को हटाने के लिए annealed, तो स्थिर है और आसानी से विकृत नहीं है। सर्वो मोटर, reducer, दबाव रिलीज वाल्व, वायु पाइप, चुंबकीय वाल्व के साथ ही उपयोग बंदूकें स्थिर गुणवत्ता सुनिश्चित करने के लिए सभी विश्व प्रसिद्ध ब्रांड हैं।
विशिष्टता:
काटने की मशीन आयातित एसी मोटर का उपयोग करती है, और आयातित बेवल गियर रेड्यूसर के साथ संचालित होती है। स्थिर कार्य सुनिश्चित करने के लिए सटीक गियर और रैक चाल के साथ। वायु काटने की गति आवृत्ति ट्रांसफार्मर द्वारा समायोजित किया जाता है। मुख्य इंजन पर वायु स्रोत नियंत्रण बॉक्स आसानी से प्रत्येक सुरंग से वायु दाब समायोजित कर सकता है। सभी दबाव समायोजन वाल्व और मुख्य वायु पाइप मूल आयातित हैं। व्यापक रूप से काटने की बंदूक पर पाइप और तार सभी आयातित सहायक श्रृंखला, सुरक्षित और साफ उपयोग करते हैं।
तकनीकी पैमाने:
| आदर्श | CNC5-3000 | CNC5-4000 | CNC5-5000 |
| गेज (मिमी) | 3000 | 4000 | 5000 |
| प्रभावी काटने की चौड़ाई (मिमी) | 230-2200 | 230-3200 | 230-4200 |
| रेल लंबाई (मिमी) | 12000/14000 | 12000/14000 | 12000/14000 |
| प्रभावी काटने की लंबाई (मिमी) | 10000/12000 | 10000/12000 | 10000/12000 |
| सीएनसी काटने मशाल | 2 | 2 | 2 |
| स्ट्रिप काटने मशाल | 9 | 9 | 9 |
| काटना मोटाई (मिमी) | 6 ~ 100 | 6 ~ 100 | 6 ~ 100 |
| नो-ड्यूटी चलने की गति | 4000 मिमी / मिमी | ||
| चलाने का तरीका | एकल दोगुना | एकल दोगुना | दोहरा |
| कटाई सटीक | ± 0.5mm / मिमी | ||
| क्षमता परिशुद्धता दोहराएं | ± 0.5mm / मिमी | ||
आवेदन:
यह मशीन ज्वाला काटने के साथ हल्के स्टील को काट सकती है, और प्लाज्मा काटने के साथ उच्च कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम, तांबे और अन्य nonferrous धातु काट सकता है; आपको आवश्यकतानुसार कॉन्फ़िगर कर सकते हैं। इस प्रकार यह मशीनरी, ऑटोमोबाइल, शिप बिल्डिंग, पेट्रोकेमिकल, युद्ध उद्योग, धातु विज्ञान, एयरोस्पेस, बॉयलर और दबाव पोत, लोकोमोटिव इत्यादि जैसे उद्योगों में व्यापक रूप से लागू होता है।

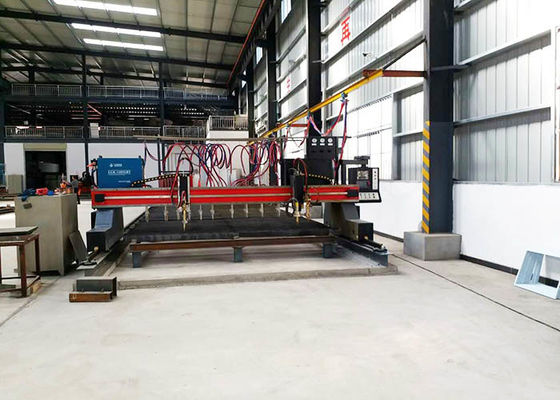

मशीन फोटो:
आपूर्ति का दायरा:
1, फ्रेम इकाई: बीम, पाइप, व्यापक रूप से बीम और देशांतर और व्यापक रूप से reducer और आदि
2, ट्रैक इकाई: गाइड और सहायक उपकरण। गाइड आकार 14 एम * 2 पीसीएस है।
3, काटना बंदूक इकाई: रैखिक एकल काटने की बंदूक * 10 पीसीएस और सहायक उपकरण।
4, इलेक्ट्रिक नियंत्रण प्रणाली: इलेक्ट्रिक नियंत्रण कैबिनेट, देशांतर और व्यापक रूप से मोटर और सहायक उपकरण।
5, गैस स्रोत इकाई: मुख्य वायु रबर पाइप, स्लाइडिंग वाहन और निलंबित निलंबित आदि
6, स्पेयर पार्ट्स: 1 सेट
माल के साथ दस्तावेज़:
1, बिजली और गैस के मानचित्र सहित निर्देश।
2, प्रमाणपत्र
3, पैकिंग सूची
4, नींव बिछाने के लिए साइट स्थापना ड्राइंग पर।
