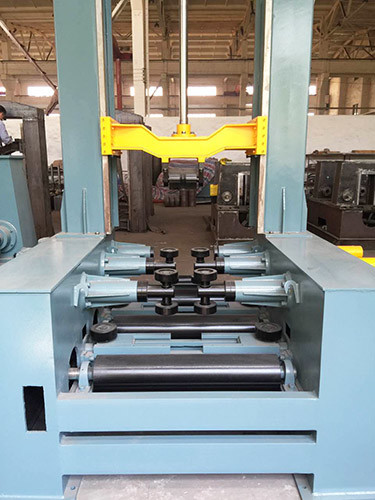

स्वचालित एच / आई बीम स्पॉट वेल्डिंग असेंबली मशीन
प्रदर्शन :
ऊर्ध्वाधर असेंबली मशीन जो निकला हुआ किनारा, वेब फास्टनिंग और कैलिब्रेटिंग, पोजिशनिंग और ऑटो स्पॉट वेल्डिंग सुसज्जित है, जिनमें से सभी जापानी मित्सुबिशी प्रोग्राममेबल कंट्रोलर और एसी फ्रीक्वेंसी कनवर्टर को स्वीकार करते हैं ताकि उत्पादकता को सामान्य उत्पादों की तुलना में एक बार ऊपर बढ़ाया जा सके। स्थिर और भरोसेमंद कामकाजी राज्य की विशेषताएं और वेल्डिंग बंदूक वेल्डिंग की गुणवत्ता सुनिश्चित करने के लिए आर्क-ट्रेसिंग डिवाइस से लैस है।
तकनीक दस्तावेज (सौदेबाजी के बाद ग्राहकों को भेजें प्रभावी रूप से):
ए, ऑपरेटिंग मैनुअल (विद्युत आरेख सहित)
बी, वितरण सूची
सी, प्रमाणपत्र
डी, फाउंडेशन आरेख
ई, ट्रांसड्यूसर ऑपरेशन निर्देश, हाइड्रोलिक पंप ऑपरेशन निर्देश।
टी तकनीकी पैरामीटर्स:
| आदर्श | एचजेडएल-1200 | एचजेडएल -1500 | एचजेडएल-1800 |
| वेब ऊंचाई (मिमी) | 200-1200 | 200-1500 | 200-1800 |
| वेब मोटाई (मिमी) | 6-32 | ||
| वेब लंबाई (मिमी) | 4,000-15,000 | ||
| निकला हुआ किनारा प्लेट चौड़ाई (मिमी) | 200-800 | ||
| निकला हुआ किनारा प्लेट मोटाई (मिमी) | 6-40 | ||
| असेंबलिंग स्पीड (मिमी / मिनट) | 500-6000 | ||
| इनपुट रोलर वे (मिमी) | 2600 × 3 | ||
| आउटपुट रोलर वे (मिमी) | 2600 × 3 | ||
| बार बॉक्स ड्रा करें | 2 टुकड़े | ||
| केंद्र प्रकार | स्वचालित क्लैंप और केंद्र और मध्य स्थान वेल्डिंग प्राप्त करने के लिए हाइड्रोलिक लिंकेज तंत्र का उपयोग करें | ||
| गति नियंत्रण | एसी आवृत्ति कनवर्टर (stepless गति) | ||
| इनपुट क्षमता | 9.5 किलोवाट (वेल्डिंग बिजली की आपूर्ति सहित) | ||
| वेल्डिंग सिस्टम | केएन-350 गैस-शील्ड वेल्डिंग मशीन, 2 सेट | ||
एच बीम लाइन शो:
समाप्त उत्पाद दिखाएँ:
