FastCAM के साथ 1500X3000 मिमी हाइपरटेम सीएनसी प्लाज्मा धातु शीट काटने की मशीन तालिका प्रकार
उत्पाद वर्णन:
प्लाज्मा सीएनसी काटने की मशीन का भारी बिस्तर उपकरण को काम करने में अधिक स्थिर बनाता है, प्लाज्मा सीएनसी काटने की मशीन का हल्का क्रॉसबीम तेजी से काम करता है; प्लाज्मा सीएनसी काटने की मशीन का सही औद्योगिक डिजाइन मानव-मशीन इंजीनियरिंग के अनुरूप है; उच्च गुणवत्ता वाले इलेक्ट्रिकल सॉफ्टवेयर नियंत्रण प्रणाली उपकरण को उच्च परिशुद्धता को काटती है। प्लाज्मा सीएनसी काटने की मशीन अधिक आरामदायक संचालन, अधिक स्थिर प्रदर्शन, अधिक टिकाऊ गुणवत्ता, उच्च काटने की दक्षता और व्यापक आवेदन गुंजाइश का मालिक है।
1) अंतरिक्ष की बचत, त्वरित स्थापना, कोई नींव अनुरोध नहीं।
2) एकीकृत मॉड्यूलर संरचना का उपयोग करना, स्थापना को त्वरित और आसान बनाना।
3) उच्च सटीकता इमदादी मोटर dirve है।
4) अनुकूल ऑपरेशन पैनल, आसान करने के लिए उपयोग।
5) स्वचालित कार्यक्रम अनुकूलन घोंसला पथ।
6) यूएसबी डाटा ट्रांसमिशन।
7) मशीन का आकार अनुकूलित किया जा सकता है।
प्लाज्मा काटने की मशीन के घटक:
एक: मुख्य मशीन संरचना सहित: बीम, चलती भागों, पाइप भागों, अनुप्रस्थ स्लाइड लाइन रैक, ऊर्ध्वाधर और अनुप्रस्थ संचरण भागों और इतने पर।
बी: प्लामा मशाल या लौ टॉर्च।
सी: इलेक्ट्रिक नियंत्रण बॉक्स सहित: इलेक्ट्रिक कैबिनेट, अनुदैर्ध्य और अनुप्रस्थ मोटर्स और सहायक उपकरण।
डी: गैस विधानसभा सहित: गैस की आपूर्ति के तीन तरीके के लिए सामान्य पाइपइलेक्ट्रोमैग्नेटिज्म वाल्वप्रेशर गैगेटेम्पर रोकथाम उपकरण और इतने पर।
ई: ऊंचाई समायोजन नियंत्रक: मशाल ऊंचाई नियंत्रक (विभिन्न ऊंचाई सामग्री में कटौती कर सकते हैं)।
एफ: यूएसए हाइपरथर्म, यूएसए विक्टर, चीनी एलजीके श्रृंखला प्लाज्मा स्रोत।
टी echnical पैरामीटर:
| आदर्श | CNC2-1500 | CNC2-2000 |
| प्रभावी काटने की चौड़ाई | 1500 मिमी | 2000 मिमी |
| प्रभावी काटने लंबाई | 2000-6000mm | |
| ड्राइविंग गति | 0 ~ 24000mm / मिनट | |
| गाइड की सटीकता | ± 0.2 मिमी | |
| ऊर्ध्वाधर परिशुद्धता | ± 0.3 मिमी | |
| एकीकृत लाइन परिशुद्धता | ± 0.5mm | |
| काटने की शुद्धता | जर्मन डी / एन 2310 मानक औद्योगिक ग्रेड मानक | |
| टार्च की मात्रा काटना | 1 | |
| काटने की विधि | लौ या सूखा प्रकार प्लाज्मा या ठीक प्लाज्मा | |
काटने के नमूने:
दो प्लेटफार्मों के बीच तेजी से आदान-प्रदान से कार्य कुशलता में सुधार होता है। रैक और पिनियन ट्रांसमिशन सिस्टम में बेहतर कठोरता और उच्च सटीकता है, जिससे फीडिंग समय की बचत होती है, जिससे ऑपरेशन अधिक कुशल होता है। प्लेटफॉर्म एक्सचेंज की उच्चतम गति 10s है।
आवेदन:

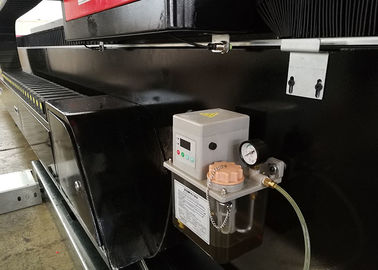

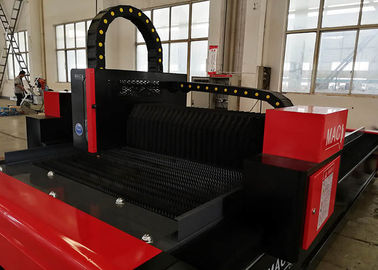

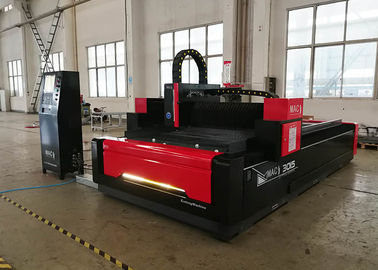

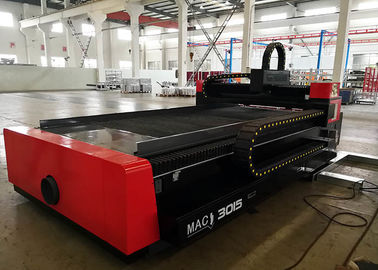

मशीन फोटो:
