उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Metalwork
प्रमाणन: CE, ISO, CCC
मॉडल संख्या: CNC2-2016
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: 1 एक्स 20 'जीपी
प्रसव के समय: 40 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति माह 100 सेट
नियंत्रक सॉफ्टवेयर: |
FLSK |
ड्राइविंग रास्ता: |
दोहरी ड्राइव |
मोटर और केबल: |
स्टेप मोटर शील्ड केबल्स |
एक्स और वाई अक्ष गैस और केबल चलती है: |
लाइट ड्यूटी इंडस्ट्रियल केबल चेन |
नेस्टिंग सॉफ्टवेयर: |
FASTCAM मानक संस्करण |
काटना मोड: |
ज्वाला / प्लाज्मा / दोनों |
गारंटी: |
12 महीने |
नियंत्रक सॉफ्टवेयर: |
FLSK |
ड्राइविंग रास्ता: |
दोहरी ड्राइव |
मोटर और केबल: |
स्टेप मोटर शील्ड केबल्स |
एक्स और वाई अक्ष गैस और केबल चलती है: |
लाइट ड्यूटी इंडस्ट्रियल केबल चेन |
नेस्टिंग सॉफ्टवेयर: |
FASTCAM मानक संस्करण |
काटना मोड: |
ज्वाला / प्लाज्मा / दोनों |
गारंटी: |
12 महीने |

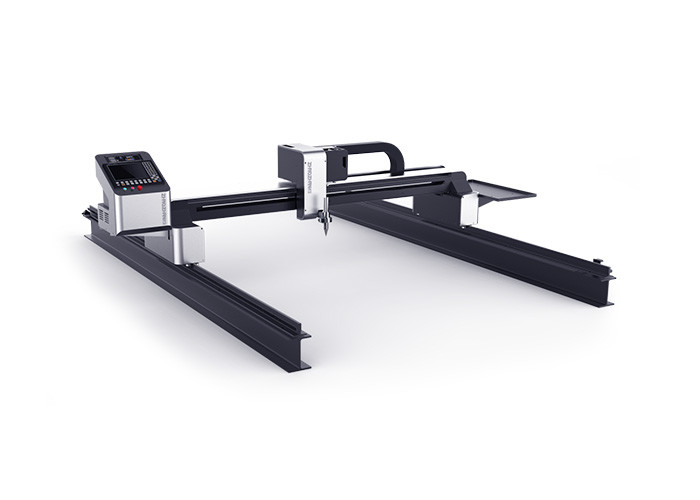

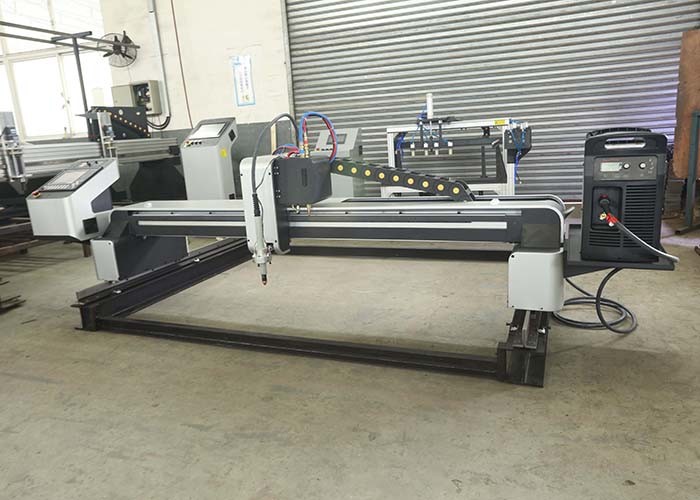

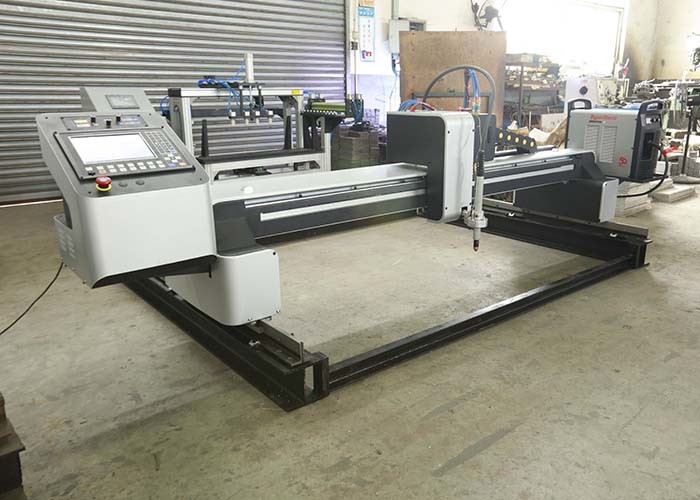

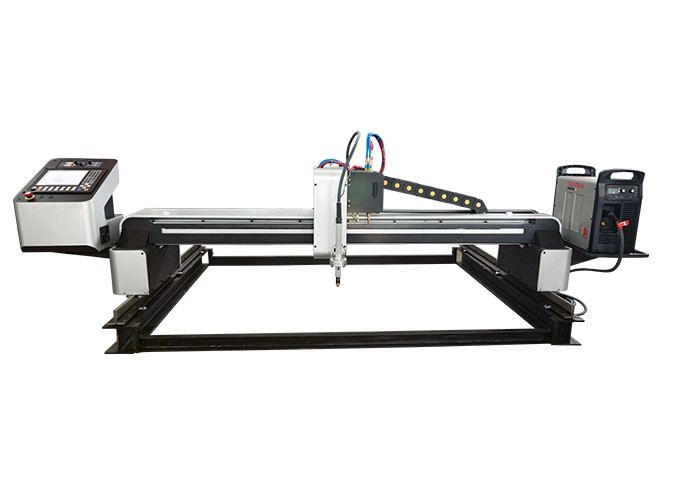

लाइट ड्यूटी एमआई नी किंग साइज सीएनसी हाई डेफिनिशन गैन्ट्री टाइप प्लाज्मा और फ्लेम प्रोफाइल कटर फॉर कटिंग मेटल प्लेट
विशेषताएं:
1. मशीन का प्रत्येक पैर 14 मिमी Q345B स्टील के दो टुकड़ों का उपयोग करके संसाधित किया जाता है। जब मशीन तेजी से आगे बढ़ती है और उच्च परिशुद्धता में पीछे जाती है, तो मशीन को अच्छा समर्थन और स्थिरता बनाए रखें।
2. एल्यूमीनियम मिश्र धातु संरचना द्वारा बनाई गई बीम, कि उच्च परिशुद्धता रखने के लिए (कि कुछ अन्य आपूर्तिकर्ता की किरण की तुलना में बहुत बेहतर परिशुद्धता है, जो केवल वर्ग पाइप पर रैक और रेल रास्ता स्थापित किया गया है)। और यह भविष्य में मशीन फ़ंक्शन अपडेट या संशोधन के लिए आसान है।
3. बीम का रियर हिस्सा मशीन की संरचना को मजबूत करने के लिए 45 # स्टील की तह का उपयोग किया जाता है। मशीन को दो बीम संरचना के साथ बनाते हैं, और मशीन के अत्यधिक स्थायित्व, और लचीलेपन के प्रदर्शन को प्रदान करने के लिए एल्यूमीनियम मिश्र धातु और स्टील दोनों का उचित उपयोग करते हैं।
4. मशीन मानक के साथ 10 इंच रंग नियंत्रक, और नए प्लाज्मा THC। 15 किग्रा / मी फाइन ग्राइंडिंग गाइड के साथ, और दोहरे उपयोग वाले प्लाज़्मा और फ्लेम फंक्शन।
मशीन डेटा:
| प्रभावी काटने चौड़ाई: | 2000 मिमी (बीम की लंबाई 2500 मिमी) |
| प्रभावी काटने की लंबाई: | 17000 मिमी (रेल मार्ग की लंबाई16000 मिमी) |
| प्लाज्मा काटने की क्षमता: | प्लाज्मा स्रोत पर निर्भर |
| मशीन चलती गति: | 0-6000mm / मिनट |
| सीएनसी उपकरण मात्रा और शैली: | प्लाज्मा THC और लौ डिवाइस के साथ 1 उपकरण (लौ स्वचालित इग्निशन के साथ) |
| उपकरण उठाने की दूरी: | ≤150mm |
| पूरे मशीन सटीकता मानक: | जेबी / T5102-1999 |
| पूरे मशीन ड्राइंग सटीकता: | ± 0.2 मिमी |
पूरे मशीन ड्राइंग सटीकता (दाईं ओर ड्राइंग के अनुसार) Size1000mm1000mm ड्राइंग गति 500-800 मिमी / मिनट |
|
| गति सटीकता: | ± 5% |
| निवेश शक्ति: | एकल चरण AC220V 1500W प्लाज्मा जनरेटर के लिए + 3 चरण एसी 380 |
| काम कर सटीक: | ± 0.2 मिमी / मीटर |
| लौ (गैस) काटने की मोटाई: | छेदने की क्षमता: 5-60 मिमी बढ़त शुरू: 5-120 मी |
FastCAM सॉफ्टवेयर परिचय:
FastCAM के पास 30 साल का आरएंडडी इतिहास और दुनिया में प्रसिद्ध ब्रांड काटने और वेल्डिंग उद्योग है। FastCAM सॉफ्टवेयर गैस, प्लाज्मा, लेजर और वॉटर-जेट नेक काटने की मशीन के लिए ड्राइंग, नेस्टिंग और प्रोग्रामिंग में पेशेवर हैं। पीसी और ऑटोकैड आधार के बिना सीखना और उपयोग करना आसान है। FastCAM अमेरिका, यूरोप, एशिया प्रशांत और चीन में बहुभाषी सॉफ्टवेयर, तकनीकी सहायता और प्रशिक्षण की आपूर्ति करता है। FastCAM उत्पादकता को अधिकतम करने, गुणवत्ता में सुधार और लागत को कम करने के लिए नई तकनीक को बढ़ावा देता है।
सीएनसी नियंत्रक परिचय:
1. सिस्टम परिचय:
यह प्रणाली शंघाई जियाओतोंग विश्वविद्यालय द्वारा विकसित कटिंग मशीन के लिए एक दो-अक्ष डिजिटल नियंत्रक है। यह ऑक्सीजन गैस और प्लाज्मा कटिंग प्रसंस्करण उद्योगों के लिए उपयुक्त है। सभी ऑपरेशंस में मेन्यू और ग्राफिकल प्रॉम्प्ट, पूरा फंक्शन, आसानी से काम करना, उपयोग में आसान है। सिस्टम काटने की प्रक्रिया को अधिक स्थिर और विश्वसनीय बनाने के लिए उच्च गति वाले ARM9 और DSP नियंत्रण संरचना का उपयोग करता है।
2. सिस्टम कॉन्फ़िगरेशन:
1) प्रदर्शन: 10.4 इंच 800 * 600 उच्च संकल्प एलसीडी स्क्रीन, 260,000 रंग एलसीडी
2) CPU: औद्योगिक ग्रेड ARM9 चिप
3) फाइल स्टोरेज: इलेक्ट्रॉनिक स्टोरेज डिस्क 1G
4) मेमोरी: 256M
5) बाहरी इंटरफ़ेस: यूएसबी
6) कीबोर्ड: पीसीबी पन्नी कीबोर्ड, PS2 इंटरफ़ेस। Omron बटन आयात करें
7) हवाई जहाज़ के पहिये: सभी इस्पात संरचना पूरी तरह से परिरक्षित है, विरोधी विद्युत चुम्बकीय विकिरण, विरोधी हस्तक्षेप, विरोधी स्थैतिक
