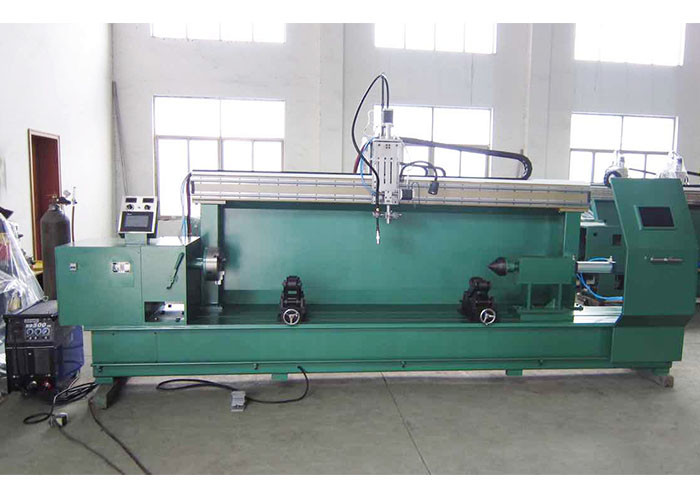

हाइड्रोलिक तेल सिलेंडर स्वत: वेल्डिंग उपकरण गोलाकार सीम वेल्डिंग मशीन

स्वचालित हाइड्रोलिक तेल सिलेंडर क्षैतिज परिधि सीवन वेल्डिंग मशीन

वर्कपीस आवश्यकताएँ:

1) वेल्डिंग ऑब्जेक्ट: सिलेंडर और सिलेंडर नीचे V की वेल्डिंग, यू-आकार की वेल्डिंग, सिलेंडर और निकला हुआ किनारा पट्टिका वेल्ड;

2) सामग्री: स्टील ट्यूब एसटी 52 बेक्ड और शंक स्टील एसएई 1045;

3) सिलेंडर व्यास: ～ 40 C yl 450 मिमी;

4) वर्कपीस की लंबाई: 100 ~ 3000 मिमी;

5) सिलेंडर की मोटाई: 5 ~ 50 मिमी।

उपकरण अवलोकन:

कार्यकारी आवश्यकताएं:

1) यह सिलेंडर के वी-आकार के वेल्डिंग और सिलेंडर के नीचे की वेल्डिंग को संतुष्ट करता है, और सिलेंडर और निकला हुआ किनारा के बीच पट्टिका वेल्ड;

2) एस विशेष वेल्डिंग मशीन वर्कपीस रोटेशन और वेल्डिंग बंदूक फिक्सिंग के मोड को गोद लेती है; वेल्डिंग मशाल माइक्रो समायोजन तंत्र और दो-अक्ष कोण समायोजन डिवाइस से सुसज्जित है, जो विभिन्न वेल्डिंग कोणों को समायोजित कर सकती है; वेल्डिंग मशाल उठाने को मोटर द्वारा नियंत्रित किया जाता है, कदम रखने वाली मोटर वेल्डिंग बंदूक को स्विंग करने के लिए चलाती है; टेलस्टॉक टॉपिंग डिवाइस हवा के दबाव को नियंत्रित करता है। मशीन सिर तीन पंजे क्लैंप धारक का उपयोग करता है। डिवाइस को स्वचालित रूप से, मैन्युअल रूप से और अर्ध-स्वचालित रूप से संचालित किया जा सकता है;

3) उपकरण स्वचालित प्रक्रिया उत्पादन का एहसास करने के लिए प्रोग्राम कंट्रोलर (पीएलसी) नियंत्रण प्रणाली को अपनाता है।

मुख्य विशेषताएं:

1) वेल्डिंग प्रक्रिया: CO2 वेल्डिंग को अपनाया जाता है, वर्कपीस को घुमाया जाता है, और वेल्डिंग मशाल को दोलन और बहु-परत वेल्डिंग किया जाता है।

2) वेल्डिंग पावर: वेल्डिंग शील्ड वेल्डिंग मशीन प्लस वायर फीडर का उपयोग करके वेल्डिंग बिजली की आपूर्ति।

3) वेल्डिंग की स्थिति की आवश्यकताएं: क्षैतिज स्थिति क्लैंपिंग, ऑपरेशन।

4) विशेष मशीन संरचना: वेल्डिंग मशीन उपकरण कार्बन स्टील से बना है, जो ठोस और स्थिर है। सक्रिय तंत्र और दबाव टेलस्टॉक को डिवाइस के दोनों सिरों पर सेट किया गया है। सिर तय हो गया है और टेलस्टॉक समायोज्य है।

5) सक्रिय मशीन हेड: वर्कपीस रोटेशन चर आवृत्ति मोटर + रिड्यूसर + थ्री-जॉ क्लैम्पिंग द्वारा संचालित है। आंदोलन स्थिर और stepless गति विनियमन है; पूरे टेलस्टॉक को रेल (विभिन्न लंबाई के वर्कपीस को समायोजित) द्वारा निर्देशित किया जाता है।

6) टेलस्टॉक: तंग भाग के शीर्ष हवा के दबाव टिप को गोद ले।

7) वेल्डिंग मशाल चलती तंत्र: मशाल उठाने को नियंत्रित करने के लिए हवा के दबाव को गोद लेती है। मोटर द्वारा झूलते वेल्डिंग मशाल में परतों के बीच स्वचालित उठाने की दूरी होती है। वेल्डिंग मशाल के बाएं और दाएं स्विंग का आकार समायोजित किया जा सकता है, जिसे उत्पादन की जरूरतों के अनुसार सेट किया जा सकता है।

8) ब्रैकेट तंत्र: जब रोलर फ्रेम के उद्घाटन को समायोजित करके वर्कपीस का व्यास अलग होता है, तो केंद्र अभी भी रोटेशन के केंद्र के अनुरूप है।

9) सुरक्षात्मक दरवाजा और बॉक्स शरीर: जंगम रपट दरवाजा सामने दिया गया है, वेल्डिंग की स्थिति को देखने के लिए वेल्डिंग सुरक्षात्मक ग्लास से सुसज्जित है और चाप संरक्षण विकिरण और मानव शरीर के लिए वेल्डिंग स्पलैश क्षति को रोकता है, दरवाजे के साथ एकीकृत, डिवाइस सुंदर दिखता है।

10) एयर प्रेशर कंट्रोल सिस्टम: टॉप टिप टेलीस्कोपिक, सिस्टम डिजाइन का राष्ट्रीय मानकों के साथ मिलान किया जाता है।

11) इलेक्ट्रिकल कंट्रोल सिस्टम: प्रोग्रामेबल कंट्रोलर (पीएलसी) का उपयोग मुख्य कंट्रोल यूनिट के रूप में किया जाता है, और आउटपुट पॉइंट इंटरमीडिएट रिले द्वारा सुरक्षित होता है। चीनी डिस्प्ले टच स्क्रीन का उपयोग पैरामीटर समायोजन संवाद इंटरफ़ेस के रूप में किया जाता है। टच स्क्रीन वेल्डिंग वोल्टेज और प्रत्येक परत की धारा निर्धारित कर सकती है। प्रत्येक मशाल की वेल्डिंग गति और स्विंग गति को स्वचालित मशाल उठाने वाले फ़ंक्शन, मैनुअल और स्वचालित कार्यों के साथ सेट करें।

12) पूर्ण डिजिटल वेल्डिंग विनिर्देश के समायोजन को कंसोल पर महसूस किया जा सकता है, सेटिंग को लागू किया जा सकता है, वेल्डिंग गति को फौलादी रूप से समायोजित किया जा सकता है, संख्यात्मक प्रदर्शन, वेल्डिंग रिंगों की संख्या का पूर्व निर्धारित।

13) अलग से विद्युत नियंत्रण अलमारियाँ और ऑपरेशन बक्से स्थापित करें, केबल, हवा के पाइप आदि को लेने के लिए मानक केबल टैंक श्रृंखलाओं का उपयोग करें।

14) सुरक्षा उपकरण: यदि उपकरण असामान्य है, तो उपकरण स्वचालित रूप से बंद हो जाता है और स्थिर रहता है, और कॉल फिर से शुरू हो जाती है।

15) उपकरण का रंग: पेंट नीला, सेब हरा या उपयोगकर्ता द्वारा निर्दिष्ट रंग (उपयोगकर्ता को एक मानक रंग कार्ड प्रदान करने की आवश्यकता है)।

मुख्य विन्यास:

वेल्डिंग वर्कपीस की तस्वीरें:
