एकीकृत वेल्डेड वायर मेष उत्पादन लाइन के लिए बड़ी स्वचालित वेल्डिंग मशीन

एकीकृत वेल्डेड मेष उत्पादन लाइन के लिए बड़ी स्वचालित वायर मेष वेल्डिंग मशीन

विशेषताएं:

1) तार कॉइल के माध्यम से दूध पिलाने और निराई तार हॉपर के माध्यम से निर्वहन।

2) वेट वायर, वेट वायर की तेज़ ब्लेंडिंगिंग स्पीड को सुनिश्चित करने के लिए पिक वायर हॉपर से लैस है।

3) यह पैनासोनिक सर्वो मोटर + प्लैनेटरी रेड्यूसर से लैस है ताकि सिस्टम की स्थिरता और उत्पाद के मानक आकार को सुनिश्चित किया जा सके। स्क्रीन का आकार टच स्क्रीन इनपुट, और एक ही स्क्रीन पर विभिन्न प्रकार के वेट वायर रिक्ति, सुविधाजनक और लचीले सेट कर सकता है। (जरूरतों के हिसाब से जंपिंग पॉइंट वेल्डिंग फंक्शन सेट किया जा सकता है)

4) नेटवर्क काटने मोड, अपनाने उच्च गति स्वचालित नेटवर्क काटने की मशीन है।

5) पेचदार गियर रिड्यूसर: उच्च भार के तहत उपकरणों के संचालन को सुनिश्चित करने के लिए, बड़े टॉर्क असर बल के साथ के सीरीज़ हेलिकल गियर रिड्यूसर को अपनाया जाता है, और बाहरी इंस्टॉलेशन आसान रखरखाव की विशेषताओं को सुनिश्चित करता है।

6) मुख्य मोटर डेल्टा VE उच्च-अंत आवृत्ति कनवर्टर + पीजी कार्ड से लैस है, जो 0 से 1500r / मिनट 0.02 के मुख्य मोटर के त्वरण और मंदी के समय को बनाता है, और शून्य गति पर 200% टॉर्क पर चल सकता है उपकरणों की त्वरित प्रतिक्रिया क्षमता सुनिश्चित करना। (ऑटोनिक्स एनकोडर के साथ मोटर)

7) जापान एसएमसी सिलेंडर कंट्रोल वेट वायर पैट वायर अलाइनमेंट, वेट वायर ब्लैंकिंग, नेट को उठाने के लिए नेट बैक को खींचते हैं, और एसएमसी तेल और पानी सेपरेटर से लैस होते हैं।

8) सरल ऑपरेशन, डिवाइस के सभी मापदंडों को टच स्क्रीन पर सेट किया जा सकता है, और स्विच मशीन में केवल एक स्वचालित ऑपरेशन बटन होता है। जब उपकरण विफल हो जाता है, तो उपकरण के रखरखाव की सुविधा के लिए इसे टच स्क्रीन (HMI) पर प्रदर्शित किया जाएगा।

9) उच्च गुणवत्ता विन्यास: जापान एसएमसी सिलेंडर, ताइवान वैलेन टच स्क्रीन, पैनासोनिक सर्वो मोटर, पैनासोनिक सर्वो चालक, पैनासोनिक पीएलसी, जर्मनी श्नाइडर संपर्ककर्ता, डेल्टा पलटनेवाला और इतने पर।

कार्यकारी परिस्थितियां:

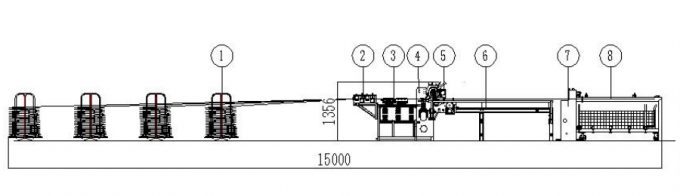

लेआउट:

पूरी लाइन निम्नलिखित उपकरणों से बनी है:
① तार अदायगी wire लाइन वायर दबाने वाला रोलर stra लाइन तार की पट्टियाँ machine मुख्य वेल्डिंग मशीन wire क्रॉस वायर हॉपर ⑦ पीएलसी पुलिंग सिस्टम mesh कटिंग मेश मशीन receiving मेष प्राप्त ट्रॉली

विस्तृत विशेषता:

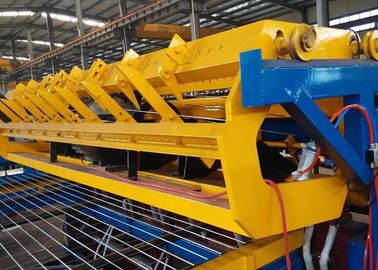

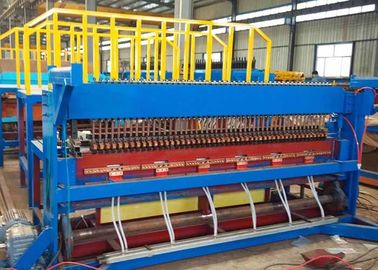

1. मुख्य वेल्डिंग मशीन

1) हमारे इस मशीन के लिए, तार तार स्वचालित रूप से कुंडल से खिलाती है, जो अधिक आश्वस्त है और श्रमिकों को क्वांटि बचाती है।
2) ट्रांसफोमर हमारा नया मॉडल है और वाटर कूलिंग सिस्टम के साथ है, जो उपयोग करने वाले जीवन को लंबा बनाता है।
3) हमारे वेल्डिंग दबाव यांत्रिक वसंत को गोद लेते हैं, जो लागत को बचाते हैं और रखरखाव की लागत अन्य वायवीय मॉडल की तुलना में कम है।

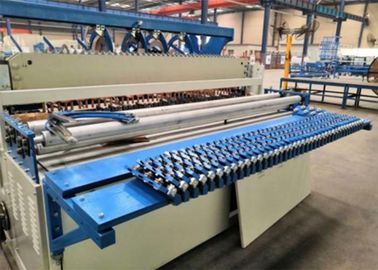

4) क्रॉस वायर प्री-कट से खिला है, जो स्टेप मोटर ड्रवेन को अपनाता है। और क्रॉस वायर एक-एक करके गिरेंगे।
5) हर ट्रांसफार्मर को एकल माइक्रो कंप्यूटर नियंत्रण, नियंत्रण-नियंत्रण वेल्डिंग द्वारा एक बार के दबाव से नियंत्रित किया जाता है, जो अधिक बुद्धिमत्तापूर्ण है। नियंत्रक टच स्क्रीन के साथ कनेक्ट होगा, और हम टच स्क्रीन पर वेल्डिंग चालू और वेल्डिंग समय निर्धारित कर सकते हैं, जो बहुत सुविधाजनक है।
6) क्रॉस वायर परीक्षण उपकरण लैस हैं। मच क्रॉस वायर उपयुक्त रूप से नीचे नहीं गिर सकता है, मशीन बंद हो जाएगी।

2.वायर पेऑफ

1) वेल्डिंग मशीन में लाइन वायर फीडिंग से पहले, यह लाइन वायर स्ट्रेटर से होकर गुजरेगा, जिससे लाइन वायर अच्छी स्ट्रेटनेस और गुड फिनिश मेष क्वालिटी का हो जाएगा।
2) हमारे तार भुगतान अधिकतम 400KGS लोड कर सकते हैं।

3. सर्वो मोटर पीएलसी पुलिंग सिस्टम

1) हमारी पीएलसी पुलिंग प्रणाली बड़ी शक्ति 3.0KW प्रणाली के साथ सर्वो मोटर को गोद लेती है, जो मेष आकार को अधिक सटीक सुनिश्चित करती है।

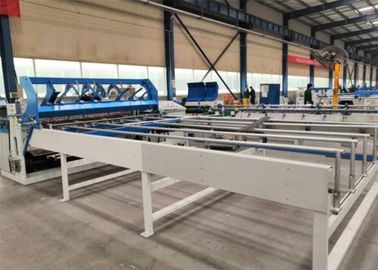

2) खींचने वाली ट्राली पारस्परिक रूप से वेल्डेड जाल को स्वचालित रूप से बाहर खींच लेगी। और ट्रॉली स्वचालित रूप से मूल बिंदु पर वापस आ जाएगी, जो समय बचा सकती है और उत्पादन में सुधार कर सकती है।
3) क्रॉस वायर रिक्ति को टच स्क्रीन पर सेट किया जाएगा, जिससे ऑपरेशन अधिक आसान हो जाएगा। एक जाल पैनल में, यह अलग-अलग क्रॉस वायर रिक्ति हो सकता है।

4. सटीक जाल काटने की मशीन

1) मेष को बाहर निकालने के बाद, काटने की मशीन स्वचालित रूप से आवश्यक लंबाई तक कट जाएगी।
2) हमारी यह काटने की मशीन कीमती मॉडल है, जो काटने के आकार को अधिक सटीक बनाता है और गति को अधिक तेज करता है।

5. नियंत्रण प्रणाली

1) पीएलसी को गोद ले, स्क्रीन टच कंट्रोल सिस्टम।
2) हमारे नियंत्रण प्रणाली के लिए, प्रत्येक फ़ंक्शन संरचना को दोष का पता लगाने वाले उपकरण और स्वचालित अलार्म स्टॉप फ़ंक्शन के साथ प्रदान किया जाता है।
3) हर ऑपरेशन पैरामीटर को टच स्क्रीन पर सेट किया जाएगा, जो अधिक आश्वस्त है।

4) नियंत्रण प्रणाली ब्रांड विकल्प के बारे में, हमारे कई बार परीक्षण के बाद, हम अपनी मशीन के लिए सबसे उपयुक्त चुनते हैं। जरूरी नहीं कि बड़े ब्रांड ही सबसे उपयुक्त हों।

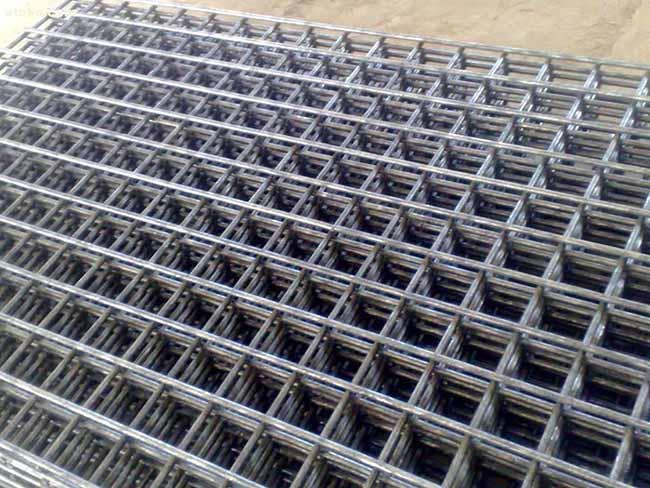

वेल्डिंग वर्कपीस की तस्वीरें:
