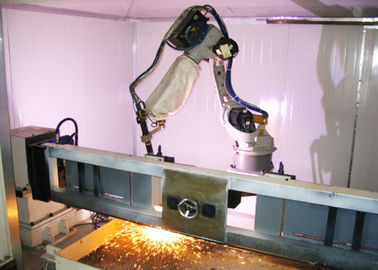

इस्पात उत्पादों के लिए प्लाज्मा काटना के साथ आरडब्ल्यूएस श्रृंखला रोबोटिक्स काटने स्टेशन
रोबोट काटना रोबोट और प्लामा काटने का स्रोत होता है। रोबोट रोबोट बॉडी और कंट्रोलर (हार्डवेयर और सॉफ्टवेयर) से बना है। काटने के स्रोत के लिए, आमतौर पर प्लाज्मा काटने का स्रोत, प्लाज्मा काटने मशाल (क्लैंप), आदि शामिल है।
सीधे काटने और बेवल काटने दोनों के लिए सीएनसी स्वचालित काटने की मशीन।
मोटी चादर लौ काटने का उपयोग कर सकते हैं, तो पतली चादर प्लाज्मा काटने का उपयोग कर सकते हैं।
स्थिर काटने की गुणवत्ता उत्पाद की समानता की गारंटी देता है।
यह श्रम तीव्रता में सुधार कर सकते हैं। यह हानिकारक वातावरण के तहत काम कर सकते हैं।
यह 24 घंटे चल सकता है, और उत्पादन दक्षता में काफी सुधार कर सकता है।
कम्प्यूटर एडेड डिज़ाइन और समग्र उत्कृष्ट मजबूत कठोर संरचना के लिए परिमित तत्व संरचना विश्लेषण के माध्यम से एल्यूमीनियम मिश्र धातु कास्टिंग रोबोट ऑटोलॉजी संरचना, ताकि सर्वोत्तम निश्चित लोड क्षमता प्राप्त हो सके।

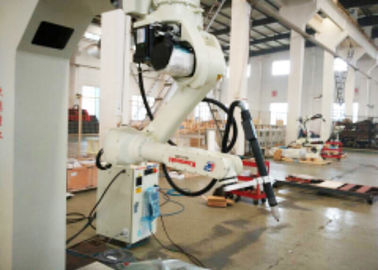

जापान कावासाकी बीए020 एन रोबोट
पेलोड: 20 किलो
अक्ष: 6
पहुंच: 1725 मिमी
पुनरावर्तनीयता: ± 0.04 मिमी
आवेदन:
काट रहा है
थ्रूग-एआरएम सीएबी ली एआरसी वेल्डिंग रोबोट
गति रेंज और आयाम
दिखाए गए आयाम (मिमी) में हैं।
BA020N विनिर्देश
| आरए 2020 विनिर्देश | ||
| प्रकार | आर्टिक्यूलेटेड रोबोट | |
| आज़ादी की श्रेणी | 6 | |
| मैक्स। पेलोड (किलो) | 20 | |
| मैक्स। पहुंच (मिमी) | 1,725 | |
| स्थितित्मक पुनरावर्तनीयता (मिमी) ✽1 | ± 0.04 | |
| मोशन रेंज (डिग्री) | आर्म रोटेशन (जेटी 1) | ± 180 |
| आर्म आउट-इन (जेटी 2) | +155 - -105 | |
| आर्म अप-डाउन (जेटी 3) | +150 - -163 | |
| कलाई स्विवेल (जेटी 4) | ± 270 | |
| कलाई बेंड (जेटी 5) | ± 145 | |
| कलाई ट्विस्ट (जेटी 6) | ± 360 | |
| अधिकतम गति (डिग्री / एस) | आर्म रोटेशन (जेटी 1) | 190 |
| आर्म आउट-इन (जेटी 2) | 205 | |
| आर्म अप-डाउन (जेटी 3) | 210 | |
| कलाई स्विवेल (जेटी 4) | 400 | |
| कलाई बेंड (जेटी 5) | 360 | |
| कलाई ट्विस्ट (जेटी 6) | 610 | |
| क्षण (एन • एम) | कलाई स्विवेल (जेटी 4) | 45 |
| कलाई बेंड (जेटी 5) | 45 | |
| कलाई ट्विस्ट (जेटी 6) | 29 | |
| जड़त्व का क्षण (किलो • एम 2) | कलाई स्विवेल (जेटी 4) | 0.9 |
| कलाई बेंड (जेटी 5) | 0.9 | |
| कलाई ट्विस्ट (जेटी 6) | 0.3 | |
| मास (किलो) | 230 | |
| शरीर का रंग | Munsell 10GY9 / 1 समकक्ष | |
| स्थापना | तल सीलिंग | |
| पर्यावरण की स्थिति | परिवेश तापमान (डिग्री सेल्सियस) | 0 - 45 |
| सापेक्षिक आर्द्रता (%) | 35 - 85 (कोई ओस नहीं, और न ही ठंढ की अनुमति है) | |
| पावर आवश्यकताएं (केवीए) ✽2 | 3.0 | |
| सुरक्षा का स्तर | IP65 | |
| नियंत्रक | अमेरिका | E01 |
| यूरोप | ||
| जापान और एशिया | ||
✽1: आईएसओ 9 283 के अनुरूप है
✽2: पेलोड और गति पैटर्न पर निर्भर करता है
