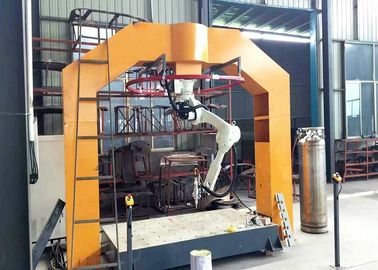

फाइबर लेजर काटना के साथ आरडब्ल्यूएस श्रृंखला 3 डी रोबोटिक्स काटने स्टेशन
स्वचालित रोबोटिक्स काटने स्टेशन रोबोट बांह, रोबोट नियंत्रक और लेजर काटने का स्रोत शामिल है। रोबोट रोबोट बॉडी और कंट्रोलर (हार्डवेयर और सॉफ्टवेयर) से बना है। जबकि काटने के स्रोत के लिए, आमतौर पर लेजर काटने का स्रोत, लेजर काटने मशाल (क्लैंप), पानी चिलर, आदि शामिल है।
3 डी फाइबर लेजर काटने रोबोट
3-आयामी फाइबर लेजर काटने वाला रोबोट एक उन्नत लेजर काटने वाला उपकरण है जो विशेष रूप से फाइबर लेजर काटने वाले सिर, उच्च परिशुद्धता कैपेसिटिव ट्रैकिंग सिस्टम, फाइबर लेजर मॉड्यूल और औद्योगिक रोबोट सिस्टम को अपनाने के साथ धातु प्लेटों के लिए बहु-आयामी और बहु-दिशात्मक रूप से लचीली काटने की प्रक्रिया करता है। । रोबोट की लचीलापन और तेज़ता के प्रदर्शन का उपयोग करना। विभिन्न कार्यक्षेत्र के आकार के अलावा, यह रोबोट की औपचारिक और व्यस्त स्थापना के माध्यम से फाइबर लेजर काटने वाले सिर द्वारा अनियमित कार्यक्षेत्रों के लिए तीन आयामी कटौती कर सकता है। इसे विभिन्न उत्पादों और विभिन्न पटरियों के अनुसार शिक्षण प्रोग्रामिंग या ऑफ़लाइन प्रोग्रामिंग की भी आवश्यकता होती है। सिर काटने के लिए फाइबर लेजर को स्थानांतरित करने के उपयोग के तहत (फाइबर लेजर काटने वाला सिर विशेष फाइबर ऑटो-डिवाइस और प्रकाश पथ स्थानांतरित करने वाले डिवाइस से लैस है), और फोकल सिस्टम, मशीन तीन आयामी धातु प्लेटों को बहु-दिशात्मक रूप से काटने के लिए प्राप्त कर सकती है।
धातु प्लेटों की मोटाई के अनुसार, फाइबर पावर की पसंद भी अलग है। लेजर मॉड्यूल के सामान्य काम को आश्वस्त करने के लिए अलग-अलग शीतलन प्रणालियों को विभिन्न शक्तियों के लेजर मॉड्यूल से लैस किया जाता है। ग्राहक की कटौती आवश्यकताओं को पूरा करने के लिए, इस दौरान हमें रोबोट आर्म और वर्कपीस के कामकाजी अर्ध-व्यास के अनुसार उचित लंबाई के साथ फाइबर लेजर चुनना होगा।
विशेषताएं:
1. परिष्कृत तकनीक और डिजिटल नियंत्रण प्रौद्योगिकी का सबसे अच्छा संयोजन सबसे उन्नत लेजर काटने के स्तर का प्रतिनिधित्व करता है।
2. मशीनरी निर्माण आयातित मैनिपुलेटर और छह धुरी लिंकेज को अपनाया जाता है, और रोबोट बांह में लेजर बीम मार्गदर्शन उपकरण एकीकृत करता है। स्थिर लेजर बीम और चलती रोबोट बांह का संयोजन त्रि-आयामी अंतरिक्ष में किसी भी या विशिष्ट वक्र के उत्पादन का एहसास हो सकता है। इसलिए, सुविधाजनक संचालन, उच्च खुफिया और चक्र के समय को बहुत कम करता है, और इसकी उच्च गतिशील गति, उच्च सटीकता और उच्च विश्वसनीयता सुनिश्चित कर सकता है।
3. पेशेवर चलती नियंत्रण प्रणाली से लैस यह सुनिश्चित कर सकता है कि काटने का प्रभाव और स्थिर चल रहा है, यह सब अधिक सुविधाजनक और आसान संचालन काट रहा है।
4. आयातित उच्च परिशुद्धता लेजर काटने वाला सिर, त्वरित प्रतिक्रिया, सटीक काटने। सीएनसी हाथ से कुशलता से सहयोग करें, लेजर सिर और काम करने वाली सामग्री के बीच दुर्घटनाग्रस्त होने से बचें, साथ ही स्थिर काटने की गुणवत्ता प्राप्त करने के लिए काटने की जगह को आश्वस्त करना।
5. औद्योगिक रोबोट और फाइबर लेजर का संयोजन, पूर्ण कार्य प्रक्रिया सुनिश्चित करता है। बिना उपचार के, स्लाइड काटने की स्लाइड। कामकाजी प्रक्रिया को कम करें, श्रम मोल्ड लागत को कम करें, और उत्पाद ग्रेड और अतिरिक्त मूल्य में भी सुधार करें;
6. लेजर हेड 1.0 एमपीए गैस दबाव को बनाए रख सकता है। उच्च दबाव वायवीय उपकरण कठोर कटाई सामग्री जैसे स्टेनलेस स्टील की कटौती क्षमता में सुधार करता है।
7. औद्योगिक रोबोटों का उपयोग सिस्टम की लागत को बहुत कम करता है, बिजली प्रणाली की लागत को कम करता है और सिस्टम को बनाए रखता है, सिस्टम स्पेस को कम करता है।
आवेदन:
तीन-आयामी काटने वाले क्षेत्र में स्टेनलेस स्टील, कार्बन स्टील, सिलिकॉन स्टील और टाइटेनियम मिश्र धातु, अलवानी जैसे धातु सामग्री के लिए उपलब्ध है। ऑटोमोबाइल मैन्युफैक्चरिंग, मोल्ड मैन्युफैक्चरिंग, मेडिकल उपकरण, शिपबुलिडिंग, एविएशन, हार्डवेयर, सजावट, मेटल प्रोसेसिंग सर्विस विदेशी और अन्य जैसे विभिन्न विनिर्माण उद्योगों में व्यापक रूप से उपयोग किया जाता है।
लेजर स्रोत:
चीन रेकस या जर्मनी आईपीजी लेजर स्रोत
पांच अक्ष लेजर काटने की मशीन और लेजर काटने रोबोट के बीच तुलना
परियोजना | पांच अक्ष मशीन उपकरण + सीओ 2 लेजर | औद्योगिक रोबोट + फाइबर लेजर |
कार्य गति | काम टुकड़ा सामग्री, काम टुकड़ा मोटाई और लेजर शक्ति के अनुसार अलग गति | काम टुकड़ा सामग्री, काम टुकड़ा मोटाई और लेजर शक्ति के अनुसार अलग गति। 200W लेजर के साथ 1.5 एमएम कार्बन स्टील काटने जैसे, गति लगभग 5 मीटर / मिनट है। |
लेजर रखरखाव शुल्क | InflationHe, Ne, CO2.etc, कुल 30 आरएमबी / घंटा | हवा की मुद्रास्फीति की आवश्यकता नहीं है, 100,000 घंटे के लिए जीवन। |
सिस्टम पावर खपत | लगभग 30 किलोवाट | 6 किलोवाट के भीतर |
शीतलन प्रकार | वाटर कूलिंग, बड़ी मात्रा | 400W के नीचे एयर कूलिंग है, 400W से ऊपर पानी ठंडा करने, छोटी मात्रा है |
सिस्टम फ़्लोर स्पेस | 50-100m2 | 10 एम 2 के भीतर |
सहायक ऑक्सीजन लागत | काम टुकड़ा सामग्री के अनुसार अलग, काम टुकड़ा मोटाई | जैसे 2 मिमी कार्बन स्टील के भीतर, ओ 2 खुराक लगभग 15 आरएमबी / घंटा है |
ऑफ़लाइन प्रोग्रामिंग सॉफ्टवेयर | ठीक | ठीक |
दोहराया पोजिशनिंग सटीकता | 50um के भीतर | 100um के भीतर |
प्रसंस्करण रेंज | धातु और अधातु | धातु |
