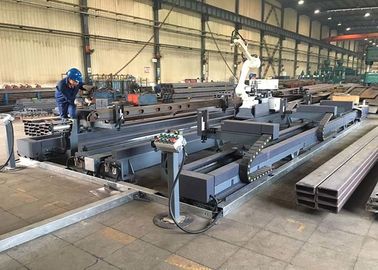

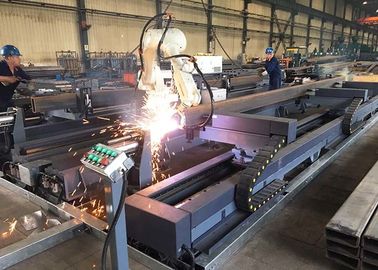

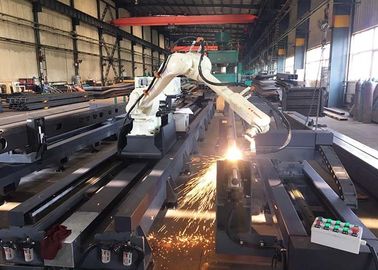

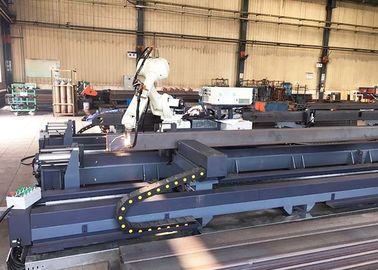

आरसीएस सीरीज रोबोटिक्स प्लाज्मा कटिंग स्टेशन हाइपरथर्म मैक्सप्रोटेक के साथ लंबे स्टील उत्पादों के लिए

आरसीएस सीरीज रोबोटिक्स प्लाज्मा कटिंग स्टेशन

विशेषताएं:

1. अच्छा प्रसंस्करण अनुकूलनशीलता और गतिशीलता
काटने वाले रोबोट के पास तीन आयामों में काटने वाले सिर की किसी भी स्थिति और दृष्टिकोण की आवश्यकताओं को पूरा करने के लिए 6 डिग्री की स्वतंत्रता है, इस प्रकार उस क्षेत्र की विशिष्ट आवश्यकताओं के लिए काटने के कार्यों को पूरा करना जिसके भीतर रोबोट हाथ तक पहुंच सकता है। काटने के कार्य स्थान को बढ़ाने के लिए कटिंग रोबोट बेस को चलती तंत्र पर रखा गया है।

2. एकीकृत स्वचालित प्रसंस्करण को प्राप्त करना आसान
काटने वाले रोबोट में छोटे पदचिह्न और लचीले आंदोलन की विशेषताएं हैं। विभिन्न काटने की प्रक्रिया के तरीके अपनाए जाते हैं। यह रोबोट एकीकृत स्वचालित प्रसंस्करण विधि पारंपरिक प्रसंस्करण प्रक्रिया को सरल कर सकती है, उत्पादन क्षमता में सुधार कर सकती है और स्वचालन उपकरण और अधिकृत स्थान के निवेश को कम कर सकती है।

3. सबसे लचीला प्रसंस्करण सुविधाएँ
चूंकि रोबोट काटने की मशीन एक लचीली डिज़ाइन, मशीनिंग कार्यक्रम और विधि का उपयोग करती है, इसलिए इसे आसानी से एक ही काम करने वाली इकाई में विभिन्न प्रकार के भागों को काटने के अलावा दूसरी कार्य इकाई में स्थानांतरित किया जा सकता है। नए कटिंग कार्य करें जो अन्य स्वचालित काटने के उपकरण द्वारा बेजोड़ हैं।

4. प्लाज्मा की गति तेज और कम लागत वाली है
एयर प्लाज्मा में ऑक्सीटेटिलीन गैस काटने की गति की तुलना में उच्च गति होती है, और प्लाज्मा को केवल काटने के दौरान हवा को संपीड़ित करने की आवश्यकता होती है, इसलिए प्लाज्मा काटने की लागत कम होती है। यह श्रम की बहुत सारी लागत बचाता है और कर्मचारियों के श्रम को कम करता है। जापान कावासाकी हेवी इंडस्ट्रीज से आयातित रोबोट में अच्छी गतिशीलता और उत्कृष्ट गुणवत्ता है। दिन भर काम करने के लिए अनुकूल कर सकते हैं।

5. अच्छी तरह से गठन

रोबोट प्लाज्मा कटिंग ने संयुक्त राज्य अमेरिका के हाइपरथर्मल MAXPRO200 प्लाज्मा बिजली की आपूर्ति को अपनाया, काटने की सतह चिकनी है, और चीरा के निचले किनारे चिपचिपा नहीं है। जब वर्कपीस की काटने की सतह को पॉलिश किया जाता है और बाद के चरण में कटर द्वारा beveled किया जाता है, तो काटने वाले उपकरण को नुकसान को प्रभावी ढंग से कम किया जा सकता है, और काटने का विरूपण छोटा, उच्च परिशुद्धता है।

जापान कावासाकी BA020N रोबोट

पेलोड: 20 किग्रा

अक्ष: 6

पहुंच: 1725 मिमी

पुनरावृत्ति: ± 0.04 मिमी

आवेदन:

काट रहा है

नोट: उपकरण Hypertherm 200 बिजली की आपूर्ति का उपयोग करता है, जो केवल एकल-स्टेशन काटने के लिए उपयुक्त है, और चलने वाले रोबोट रेल के एक सेट के साथ कटाई की मेज का एक सेट।

समग्र संरचना:

कार्य केंद्र लेआउट के योजनाबद्ध आरेख

(योजनाबद्ध आरेख केवल दृष्टांत उद्देश्यों के लिए है, अंतिम वितरण आधार के रूप में नहीं)
