उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Metalwork |
प्रमाणन: | CE, ISO, CCC |
मॉडल संख्या: | सीएनसी 4 सीरीज |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | 1 एक्स 40 'जीपी |
प्रसव के समय: | 60 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 100 सेट |
वोल्ट: | 380V या इच्छित | प्रभावी काटने लंबाई: | 6000 मिमी / 12000 मिमी |
---|---|---|---|
काटने का व्यास: | 200-1400mm | मूवमेंट एक्सल नंबर: | 6 एक्सल |
वर्कपीस की अशुद्धता: | ≤1% | प्लाज्मा काटने की मोटाई: | प्लाज्मा स्रोत पर निर्भर करता है |
हाई लाइट: | पाइप प्लाज्मा काटने की मशीन,लेजर ट्यूब काटने के उपकरण |

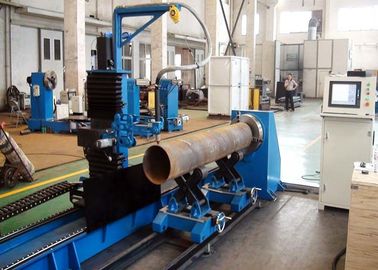

सीएनसी 4 लौ प्लाज्मा ट्यूब काटने की मशीन अनुकूलित वोल्टेज 200-1400 मिमी पाइप व्यास
सीएनसी पाइप चौराहा काटने की मशीन विशेष सीएनसी उपकरण है जो धातु पाइप को स्वचालित रूप से काटने के लिए उपयोग किया जाता है। यह किसी भी जटिल संयुक्त प्रकार के इंटरवेट और पाइप और नॉन-इंटरव्यू के लिए ऑटो प्रोग्राम और ऑटो सीएनसी नेस्टिंग कार्य का एहसास कर सकता है। और किसी भी प्रकार की वेल्डिंग बेवल को एक बार में काट सकते हैं। यह उत्पाद व्यापक रूप से इस्पात संरचना, जहाज निर्माण, पुल और भारी मशीन उद्योगों के लिए उपयोग किया जाता है।
विशेषताएं:

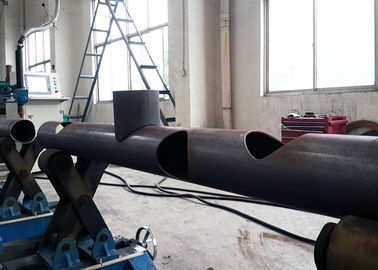

1. सीएनसी 4 श्रृंखला बहु-अक्षीय चौराहा काटना मुख्य रूप से चौराहे लाइन के थर्मल कटिंग और विभिन्न पाइप प्रणाली के अंत के लिए लागू किया जाता है। उपयुक्त कार्य-टुकड़ा सामग्री हल्के स्टील और स्टेनलेस स्टील है, जिसमें विस्तृत श्रृंखला पाइप व्यास: 60 मिमी ~ 1.4 मीटर है। काटने सिर ग्राहकों की आवश्यकता के अनुसार लौ सिर या प्लाज्मा सिर में बदला जा सकता है। सहायक रोलर स्वयं-गठबंधन है, जो काम-टुकड़ा उछल को रोक देगा।
2. इस काटने की मशीन के पाइप संचरण का समर्थन रोलर संयुक्त प्रकार चक है, न्यूनतम पार कोण काटने 20 ° है, तीन प्रकार के ग्रूफ़िंग कार्य प्रदान करते हैं:
1) फिक्स्ड एंगल ग्रूव: एंगल के अनुसार जो यूजर इनपुट ग्रूव को काटता है (मैक्स ग्रूव एंगल 60 °)।
2) बदल गया कोण खांचा: दो परस्पर चेहरे के कोण के अनुसार नाली बदल गया।
3) फिक्स्ड पॉइंट ग्रूव: उपयोगकर्ता कई विशेष पॉइंट एंगल (4 पॉइंट या 8 पॉइंट) सेट कर सकता है, ग्रूव एंगल इन पॉइंट के बीच आसानी से बदल जाएगा।
3. निरंतर कटिंग फंक्शन: इस मशीन में कई इंटरक्रॉस लाइन की निरंतर कटिंग का कार्य होता है, केवल एक बार मशीन से पाइप काटने के लिए इनपुट डेटा की आवश्यकता होती है, मशीन कई इंटरक्रॉस लाइन के लिए कटिंग को स्वचालित रूप से समाप्त कर सकती है। प्रक्रिया के दौरान, किसी व्यक्ति को नियंत्रित करने की कोई आवश्यकता नहीं है।
4. प्रमुख घटकों का विन्यास
मोशन स्थिति नियंत्रण कार्ड | गोगोल GE-400-PCI |
एसी सर्वो प्रणाली | ए 4 श्रृंखला जापान पैनोसोनिक एसी सर्वो मोटर और ड्राइवर |
गियर बॉक्स | सटीक ग्रह reducer |
टी echnical पैरामीटर:
आदर्श | CNC4-440 | CNC4-560 | CNC4-680 | CNC4-6140 | |
मूवमेंट एक्सल नंबर | 4 एक्सल | 5 एक्सल | 6 एक्सल | 6 एक्सल | |
काटने पाइप dia। (मिमी) | o = 60-400 | o = 60-600 | o = 120-800 | o = 200-1400 | |
प्लाज्मा काटने पाइप मोटाई | δ1 = प्लाज्मा शक्ति पर निर्भर करता है | ||||
प्रभावी काटने काम टुकड़ा लंबाई (मिमी) | L1 = 12000 मिमी (ग्राहक की आवश्यकता के अनुसार) | ||||
काम के टुकड़े की अशुद्धता | ≤1% | ||||
काटने की गति (मिमी / मिनट) | वी = 10-3000 | ||||
चलती गति (मिमी / मिनट) | V0 = 10-6000 | V0 = 10-7900 | |||
मशाल अक्षीय स्विंग कोण काटना | α = ± 45 ° (प्लाज्मा में वर्तमान अवरोध नहीं होना चाहिए) | ||||
लौ मशाल काटने मोटाई (मिमी) | 50 |
प्रशन:
1. यदि आप एक ट्रेडिंग कंपनी या कारखाने हैं?
--- हम उत्कृष्ट और पेशेवर तकनीकी टीम, 25 आर एंड डी कर्मियों, पेशेवर बिक्री के बाद टीम और हर साल 1000 से अधिक सेट मशीनों का उत्पादन करने वाले लगभग 200 श्रमिकों के साथ 100,000 मीटर 2 से अधिक का कारखाना लगा रहे हैं।
2. क्या आपकी कंपनी ग्राहकों की जरूरतों और विशिष्टताओं के अनुरूप मशीनों की आपूर्ति और निर्माण करती है?
--- हाँ, हम अपनी आवश्यकताओं के अनुसार मशीन कस्टम बना सकते हैं।
3. अपने प्रतिस्पर्धियों की मशीन पर आपके क्या फायदे हैं?
--- हमारी मशीनें उच्च विन्यास से सुसज्जित हो सकती हैं, और मुख्य घटक प्रसिद्ध ब्रांडों से हैं। हम सख्त गुणवत्ता नियंत्रण प्रणाली, प्रक्रिया प्रौद्योगिकी प्रणाली, प्रौद्योगिकी नवाचार प्रणाली है।
4. मशीन गारंटी के साथ आती है?
--- हम वारंटी के एक वर्ष की पेशकश करते हैं, इस समय के दौरान, यदि कोई भाग टूट जाता है, तो हम ग्राहक को मुफ्त में एक नया भेज देंगे, और हम कभी भी मुफ्त में तकनीकी मार्गदर्शन की आपूर्ति भी करेंगे।
5. मैं अपने कारखाने का दौरा करने के लिए जा सकते हैं?
--- हमारे प्रसंस्करण और प्रौद्योगिकी शक्ति जानने के लिए हमारे कारखाने का दौरा करने के लिए आपका स्वागत है। और आप हमारे कार्यशाला में विभिन्न नमूना मशीन देखेंगे।
6. कैसे जल्दी उद्धरण प्राप्त करने के लिए?
--- जब आप हमें जांच भेजते हैं, तो कृपया अपनी आवश्यकता की जानकारी दें:
• किस तरह की धातु की प्लेट और मोटाई?
• आपके पाइप का न्यूनतम और अधिकतम व्यास क्या है?
• आपके पाइप की न्यूनतम और अधिकतम लंबाई क्या है?
• क्या आपको बेवल कटिंग की आवश्यकता है?
ये जानकारी हमारे लिए उपयुक्त उपकरण समाधान और मूल्य को जल्दी से चुनने में सहायक है।
