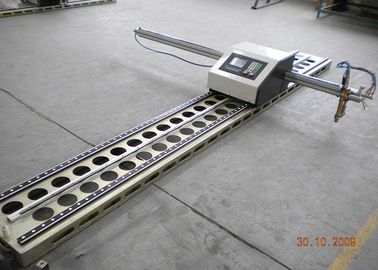

FastCAM Sysytem के साथ 1500X3000mm सीएनसी पोर्टेबल प्लाज्मा ऑक्सीजन गैस धातु शीट काटने की मशीन
पोर्टेबल सीएनसी लौ / प्लाज्मा कटिंग मशीन को किसी भी प्लेन के आकार के हिस्सों को काटने के लिए प्रोग्राम किया जा सकता है जो कि बीलाइन और चाप से बना होता है, जो बड़े गैन्ट्री काटने की मशीनों के समान होते हैं।
यह 5.7 इंच की एलईडी के साथ गतिशील और स्थिर चित्रमय प्रदर्शन से सुसज्जित है। यह सीधे माना जाता है और सीखना बहुत आसान है।
इसे सीधे भागों को काटने के लिए प्रोग्राम किया जा सकता है, और सीएडी प्रोग्राम द्वारा प्रोग्राम फ़ाइल में निर्देश अनुवाद करने वाले कंप्यूटर में भी संचालित किया जा सकता है, और फिर इसे यू हार्डवेयर के माध्यम से घटाया जा सकता है।
इस मशीन की मानक स्थिति लौ कटिंग है, बाहरी हैंगिंग प्लाज्मा कटर भी काम करने योग्य है।
विशेषताएं:

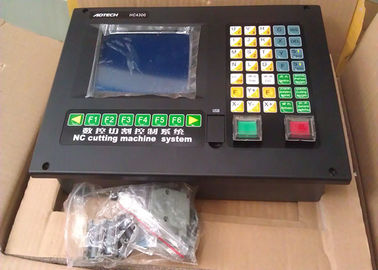

1. FL-2100 या Adtech HC4300 नियंत्रण प्रणाली।
2. चीनी Huayuan प्लाज्मा जनरेटर या संयुक्त राज्य अमेरिका अतिताप या विक्टर प्लाज्मा जनरेटर ।
3. आसान सामग्री निकालने के लिए पहियों के साथ सामग्री संग्रह बॉक्स काटना।
4. उच्च गुणवत्ता में कटौती प्रदर्शन, तेजी से काटने की गति, उच्च परिशुद्धता और कम लागत।
5. फर्म और उचित संरचना के साथ, मशीन संचालित करने के लिए आसान है और उपयोग के लिए टिकाऊ है।
6. काटने वाला चीरा पतला और तीखा होता है और दूसरी प्रसंस्करण से बच सकता है।
7. उच्च संरचित सीएनसी प्रणाली, ऑटो चाप-हड़ताली और स्थिर प्रदर्शन।
8. कंप्यूटर के साथ काम करना और जी कोड और अननैस्ट सॉफ्टवेयर (धातु सामग्री को काटने में निर्दिष्ट) की फाइलें (वैकल्पिक फास्टकैम सॉफ्टवेयर)
9. यह विज्ञापन की धातु प्लेट को 3 डी प्रकाश पत्र में कटौती कर सकता है और उच्च कटिंग परिशुद्धता के साथ बांसुरी प्रोफाइल पत्र। (यूएसए शक्ति वैकल्पिक है)
टी echnical पैरामीटर:
| आदर्श | सीएनसी- 1200 X 2000 | सीएनसी -1500 X 3000 |
| इनपुट वोल्टेज | 220V / 110V | 220V / 110V |
| बिजली की आपूर्ति आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज | 50 हर्ट्ज / 60 हर्ट्ज |
| रेटेड बिजली की आपूर्ति | 180W | 180W |
| एलसीडी आयाम | 5.7 इंच | 5.7 इंच |
| प्रभावी काटने चौड़ाई (एक्स अक्ष) | 1200 मिमी | 1500 मिमी |
| प्रभावी काटने लंबाई (वाई अक्ष) | 2000/3000/6000 मिमी | 3000/6000 मिमी |
| काटने की गति | 0-2500 मिमी प्रति मिनट | 0-2500 मिमी प्रति मिनट |
| प्लाज्मा काटना मोटाई | 2--20 मिमी (0.08 '' - 0.79 '') | 2--20 मिमी (0.08 '' - 0.79 '') |
| लौ काटने की मोटाई | 6--150 मिमी (0.2 '' - 5.9 '') | 6--150 मिमी (0.2 '' - 5.9 '') |
| आपातकालीन बंद करने का बटन | नहीं | हाँ |
| नि: शुल्क (बंद) बटन | नहीं | हाँ |
| क्रॉस बीम की लंबाई | 1700 मिमी | 2200mm |
| अनुदैर्ध्य रेल लंबाई | 2500/4000/6000 मिमी | 4000/6000 मिमी |
| अनुदैर्ध्य रेल चौड़ाई | 196mm | 345mm |
| मेजबान मशीन आयाम (एल * डब्ल्यू * एच मिमी) | 508 * 344 * 305 | 600 * 449 * 350 |
| क्रॉस बीम वजन | 9.3kg | 12 किलो |
| मेजबान मशीन वजन | 26.7kg | 30 किलो |
| अनुदैर्ध्य रेल वजन | 34.5kg | 53.5kg |
| कुल वजन | 70.5 किग्रा (156 पाउंड) | 95.5 किग्रा (211 पाउंड) |
| गैस दाब | मैक्स। 0.1 एमपीए (14.5 पीएसआई) | मैक्स। 0.1 एमपीए (14.5 पीएसआई) |
| ऑक्सीजन का दबाव | मैक्स। 1.0Mpa (145 PSI) | मैक्स। 1.0Mpa (145 PSI) |
| कटिंग गैस | एसिटिलीन / प्रोपेन / मीथेन | एसिटिलीन / प्रोपेन / मीथेन |
| प्लाज्मा पावर स्रोत | THERMADYNE Cutmaster A120 / हाइपरथर्म पावरमैक्स 105 | THERMADYNE Cutmaster A120 / हाइपरथर्म पावरमैक्स 105 |
| प्लाज्मा वायु | केवल हवा को दबाया | केवल हवा को दबाया |
| प्लाज्मा वायुदाब | मैक्स। 0.8 एमपीए (116 पीएसआई) | मैक्स। 0.8 एमपीए (116 पीएसआई) |

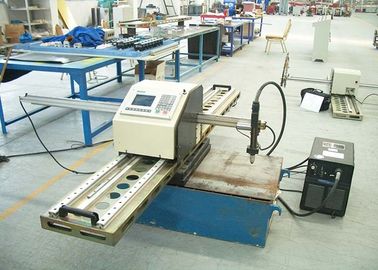

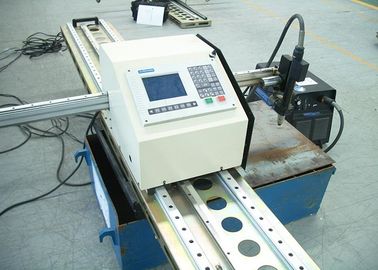

ग्राहक की कार्यशाला में मशीन:
सीएनसी प्लाज्मा काटने की मशीन काटने प्रभाव प्रदर्शन:
पैकेज:
(1) बाहरी पैकेज: प्लाईवुड का मामला पैकेज।
(2) इनर पैकेज: वेल्डिंग मशीन बबल कवर द्वारा कवर की जाती है और अंदर नाखून के साथ बैटन द्वारा तय की जाती है; नालीदार डिब्बों द्वारा भरी हुई वेल्डिंग बंदूकें और अन्य सामान।
(3) कंटेनर लोड हो रहा है: 20GP के लिए 31 सेट, और 40GP के लिए 65 सेट।
(4) पैकेज ग्राहकों की आवश्यकताओं के अनुसार बनाया जा सकता है।
