उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Metalwork |
प्रमाणन: | CE, ISO, CCC |
मॉडल संख्या: | सीएनसी 4 सीरीज |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | 1 एक्स 40 'जीपी |
प्रसव के समय: | 60 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 100 सेट |
वोल्ट: | 110V/220V/380V | प्रभावी काटने लंबाई: | 6000 मिमी / 12000 मिमी |
---|---|---|---|
काटना मोड: | ज्वाला या प्लाज्मा काटना | आवेदन: | औद्योगिक धातु काटना |
लौ काटने की मोटाई: | 6-150mm | प्लाज्मा काटने की मोटाई: | प्लाज्मा स्रोत पर निर्भर करता है |
हाई लाइट: | पाइप प्लाज्मा काटने की मशीन,प्लाज्मा ट्यूब काटने की मशीन |

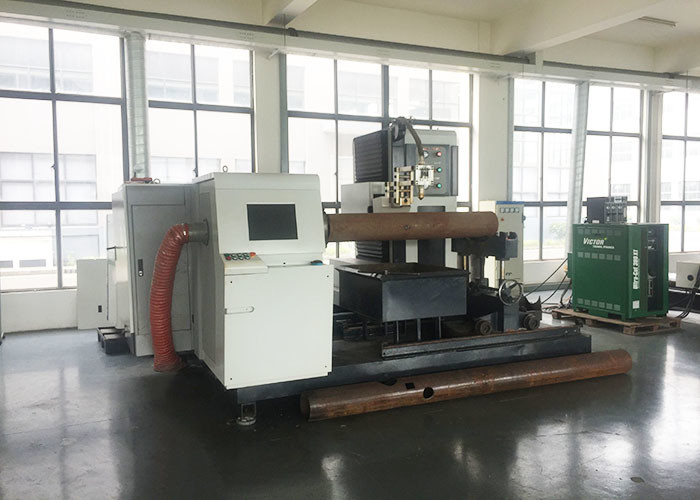

औद्योगिक धातु सीएनसी पाइप काटने की मशीन 5 अक्ष प्लाज्मा स्वचालित 110V / 220V / 380V
सीएनसी स्वचालित पाइप प्रोफ़ाइल काटने की मशीन विशेष सीएनसी उपकरण है जो धातु पाइप को स्वचालित रूप से काटने के लिए उपयोग किया जाता है। यह किसी भी जटिल संयुक्त प्रकार के इंटरवेट, पाइप, आदि के लिए ऑटो प्रोग्राम और ऑटो सीएनसी नेस्टिंग कार्य का एहसास कर सकता है। और एक समय में किसी भी आकार में कटौती कर सकते हैं। यह उत्पाद व्यापक रूप से इस्पात संरचना, जहाज निर्माण, पुल और भारी मशीन उद्योगों के लिए उपयोग किया जाता है। मुख्य पाइप के दो या तीन परत काठी काटने सिलेंडर शाखा के लिए उपयुक्त है। यह पेशेवर चौराहे पाइप काटने की बड़ी मात्रा के लिए उपयुक्त है। काटने की सामग्री: कम कार्बन स्टील, स्टेनलेस स्टील और अलौह धातु, आदि मशीन को उपयोगकर्ताओं की विभिन्न आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है।
आवेदन:
हमारे स्व-विकसित सीएनसी इंटरसेक्टिंग लाइन पाइप काटने की मशीन दिखने में पतली, संचालन में सुविधाजनक और काटने में उच्च परिशुद्धता है, जो व्यापक रूप से पेट्रोलियम, निर्माण स्टील, जहाज यार्ड और अन्य संबंधित उद्योगों में उपयोग की जाती है।
मशीन टूल्स की तकनीकी विनिर्देश:
सिर हिलाने के मोबाइल स्तंभ की संरचना, स्ट्रोक structure 6 मी
मैनुअल या इलेक्ट्रिकल स्टील ट्यूब चक क्लैंपिंग
ब्रैकेट-प्रकार स्टील मैन्युअल या हाइड्रॉलिक रूप से समर्थन करता है
आंतरिक राशन के साथ समर्पित अन्तर्विभाजक लाइन काटने प्रणाली मैक्रो लाइब्रेरी काटने के प्रतिच्छेदन को प्रकट किया
Pl 60 ° के स्विंग एंगल की सीमा के साथ प्लेन पोल-लिंक बेवेल कंट्रोल संरचना
रैखिक गाइड रेल, बॉल बेयरिंग प्रमुख स्क्रू, रैक और पिनियन असेंबल ट्रांसमिशन सिस्टम को संचारित करता है
तकनीकी विनिर्देश काटना:
काटने स्टील प्रकार: दौर
आंकड़े काटे जा सकते हैं: चौराहे की रेखा से आगे बढ़कर ग्राफिक्स की विविधता, बेवेल के साथ हो सकती है
नियंत्रण अक्ष: 2-4-6-अक्ष, 6-अक्ष के साथ बेवल काटना
काटने व्यास: ग्राहकों की आवश्यकताओं के अनुसार
काटना: प्लाज्मा या गैस
पाइप अधिकतम लंबाई: ≤12m
पाइप क्लैम्पिंग विधि: चक
पावर-संचालित: उच्च-सटीक एसी सर्वो + समर्पित ग्रह reducer
नियंत्रण प्रणाली: एक समर्पित अन्तर्विभाजक लाइन काटने की प्रणाली: 6-अक्ष नियंत्रित, मात्रात्मक प्रतिच्छेद रेखा कटिंग मैक्रो लाइब्रेरी के साथ
टी echnical पैरामीटर:
नमूना | CNC4-600 |
पाइप काटने का व्यास | 60-600mm |
काटने की विधा | प्लाज़्मा केवल, फ्लेम केवल, प्लाज़्मा और फ्लेम |
काटने की गति | प्रति मिनट 0-4000 मिमी |
प्लाज्मा कट मोटाई | प्लाज्मा विद्युत स्रोत की धारा पर निर्भर |
लौ कट मोटाई | 5-60mm |
नाली का कोण | 0-45 डिग्री |
पाइप चक | 3-जबड़ा चक |
कतरन लंबाई | 5000 मिमी (आवश्यकतानुसार हो सकता है) |
नंबरऑफ कंट्रोल एक्सिस | 2--6 |
ऊँचाई की सीमा | 0-150mm |
ऊंचाई समायोजक मोड | स्वचालित (24DC गियर वाली मोटर शामिल करें) |
लौ इग्निशन डिवाइस | ऑटो इग्निशन |
शुद्ध | ± 0.03 mm |
शक्ति का स्रोत | 220V, 380V / 50HZ |
चालन अवस्था | स्टेपर मोड, डुअल ड्राइविंग |
संचालन व्यवस्था | Starfire नियंत्रण प्रणाली |
एलसीडी प्रदर्शन | 7.0 इंच टच स्क्रीन |
भाषा संस्करण | अंग्रेजी / चीनी |
फ़ाइल संचरण | यूएसबी ट्रांसमिशन |
लौ मोड गैस स्रोत | ऑक्सीजन के साथ एसिटिलीन / प्रोपेन |
प्लाज्मा मोड गैस स्रोत | 0.4-0.5MPa हवा को दबाया |
गारंटी | 1 साल |
प्लाज्मा आर्क हड़ताल | अछूता |
प्रमाणपत्र | सीई आईएसओ |
पैकिंग | प्लाईवुड मामले या आवश्यकता के रूप में |
प्रयोग करने में मशीन:
प्रशन:
1. यदि आप एक ट्रेडिंग कंपनी या कारखाने हैं?
--- हम उत्कृष्ट और पेशेवर तकनीकी टीम, 25 आर एंड डी कर्मियों, पेशेवर बिक्री के बाद टीम और हर साल 1000 से अधिक सेट मशीनों का उत्पादन करने वाले लगभग 200 श्रमिकों के साथ 100,000 मीटर 2 से अधिक का कारखाना लगा रहे हैं।
2. क्या आपकी कंपनी ग्राहकों की जरूरतों और विशिष्टताओं के अनुरूप मशीनों की आपूर्ति और निर्माण करती है?
--- हाँ, हम अपनी आवश्यकताओं के अनुसार मशीन कस्टम बना सकते हैं।
3. अपने प्रतिस्पर्धियों की मशीन पर आपके क्या फायदे हैं?
--- हमारी मशीनें उच्च विन्यास से सुसज्जित हो सकती हैं, और मुख्य घटक प्रसिद्ध ब्रांडों से हैं। हम सख्त गुणवत्ता नियंत्रण प्रणाली, प्रक्रिया प्रौद्योगिकी प्रणाली, प्रौद्योगिकी नवाचार प्रणाली है।
4. मशीन गारंटी के साथ आती है?
--- हम एक वर्ष की वारंटी प्रदान करते हैं, इस समय के दौरान, यदि कोई भाग टूट जाता है, तो हम ग्राहक को एक नया मुफ्त भेजेंगे, और हम कभी भी मुफ्त में तकनीकी मार्गदर्शन की आपूर्ति भी करेंगे।
5. मैं अपने कारखाने का दौरा करने के लिए जा सकते हैं?
--- हमारे प्रसंस्करण और प्रौद्योगिकी शक्ति जानने के लिए हमारे कारखाने का दौरा करने के लिए आपका स्वागत है। और आप हमारे कार्यशाला में विभिन्न नमूना मशीन देखेंगे।
6. कैसे जल्दी उद्धरण प्राप्त करने के लिए?
--- जब आप हमें जांच भेजते हैं, तो कृपया अपनी आवश्यकता की जानकारी दें:
• किस तरह की धातु की प्लेट और मोटाई?
• आपके पाइप का न्यूनतम और अधिकतम व्यास क्या है?
• आपके पाइप की न्यूनतम और अधिकतम लंबाई क्या है?
• क्या आपको बेवल कटिंग की आवश्यकता है?
ये जानकारी हमारे लिए उपयुक्त उपकरण समाधान और मूल्य को जल्दी से चुनने में सहायक है।
