| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Metalwork |
| प्रमाणन: | CE, ISO, CCC |
| मॉडल संख्या: | CNC4-1060P |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 40 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| ट्रांसमिशन स्टाइल: | रैक और गियर | सीएनसी प्रणाली: | शंघाई Fangling |
|---|---|---|---|
| मोटर शैली: | स्टेप मोटर सिंगल ड्राइव | काटने के मोड: | प्लाज्मा काटने (प्लाज्मा जनरेटर के साथ) और लौ काटने |
| पाइप समर्थक की संख्या: | 2 टुकड़े | लौ ऑटो इग्नाइटर: | वैकल्पिक |
| गारंटी: | 1 साल | ||
| हाई लाइट: | पाइप प्लाज्मा काटने की मशीन,प्लाज्मा ट्यूब काटने की मशीन |
||

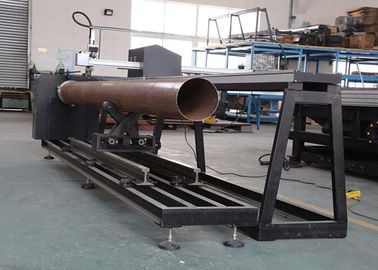

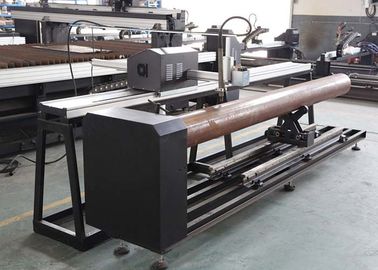

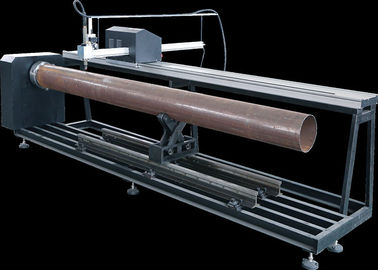

उच्च अंत तकनीकी कार्यक्रम के साथ 3 एक्सिस सीएनसी इंटर्सेक्टिंग प्लाज्मा फ्लेम पाइप कटिंग मशीन
निर्देश:
1. मुख्य रूप से इंटरसेक्टिंग के थर्मल कटिंग और विभिन्न पाइप सिस्टम के शीर्ष भाग पर लागू होता है।
2. काम कर रहे टुकड़े की सामग्री: कम कार्बन स्टील, (ध्यान दें: तांबा-निकल ट्यूब और स्टेनलेस स्टील पाइप में प्लाज्मा कटिंग का उपयोग करना चाहिए।
3. साधारण स्टील्स काट सकते हैं (सीएनसी लौ / प्लाज्मा काटने की मशीन) और पूर्ण लौ / प्लाज्मा स्टील काटने का एहसास। सीएनसी काटना पाइप काटने की मशीन विभिन्न कार्यों का एहसास कर सकती है।
एक्सिस पैरामीटर्स:
| एक्सिस | लिंकेज एक्सिस |
| X- अक्ष | पाइप का घूमना |
| शाफ़्ट | क्षैतिज अक्ष |
| Z- अक्ष | अप-डाउन एक्सिस |
काम का माहौल:
तापमान: -5 ~ 40 ℃;
आर्द्रता: idity90%;
बिजली की आपूर्ति: 220V ± 10% 50Hz
उत्पाद सुविधाएँ:

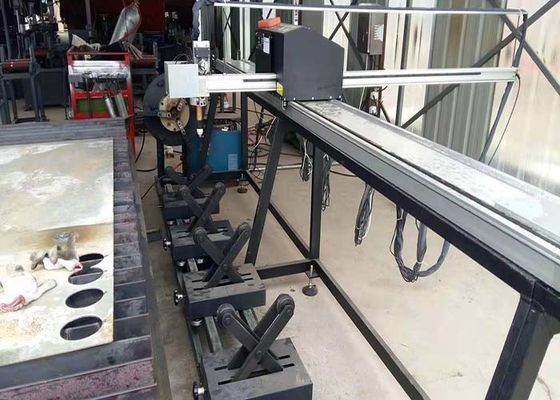

1) मानक संस्करण न केवल लौ काटने और प्लाज्मा काटने दोनों कर सकता है, बल्कि पाइप और स्टील प्लेट दोनों को काट सकता है।
2) AC 3 फेज हाई वोल्टेज स्टेप मोटर ड्राइव टेक्नोलॉजी के इस्तेमाल से मोटरों को ज्यादा पॉवर मिलती है लेकिन कम नोसिय।
3) विभिन्न दिशाओं और विभिन्न व्यास में दिलचस्प पाइप छेद काटने कर सकते हैं।
4) पाइप के तिरछे अनुभाग को काट सकता है।
5) मुख्य पाइप के लिए पाइप के अंत सॉकेट को काटते हुए शाखा काट सकते हैं।
6) पाइप पर वर्ग और स्लेटेड छेद और सभी आकृतियों को काट सकते हैं।
7) पाइप को काट सकता है।
8) वेल्डिंग के बाद पाइप के झुकने के लिए दोहरी झुकने वाले छोर काट सकते हैं।
ट्रांसमिशन और कटिंग मोड:
सीएनसी कटिंग स्टील का ट्रांसमिशन: चक प्रकार की संरचना
काटने मोड: प्लाज्मा काटना
THC मोड: इलेक्ट्रिक मोशन
मशीनों के मुख्य भाग:
| नाम | मात्रा |
| नियंत्रण प्रणाली: | एक सेट |
| चक आधार: | एक टुकड़ा |
| समायोज्य स्टील पाइप शरीर: | 2 सेट |
| सिर के भाग: | एक सेट |
| सिर के आधार: | एक सेट |
| सिर के नीचे का आधार: | एक सेट |
| धावन पथ: | 6.5 मी |
| स्वचालित चाप ऊंचाई नियंत्रण: | एक सेट |
| टक्कर प्रूफिंग की स्थापना: | एक सेट |
मुख्य परिशुद्धता आवश्यकताओं:
काम का टुकड़ा राष्ट्रीय मानकों के अनुरूप होना चाहिए। काम की लंबाई की स्थिति सटीकता: 0.2 मिमी / 2000 मिमी; बस बार की स्थिति सटीक: Position of 0.5 मिमी; पाइप के सिर के बीच की जगह का सहिष्णुता: ance। 0.5 मिमी।
1) परिक्रामी ड्राइव गति
ड्राइविंग सिस्टम: परिशुद्धता गियर बॉक्स और गियर का सहायक ड्राइव।
घूमने की गति: 0.1-25 आर / मिनट
बहाली की शुद्धता: ± 0.3 मिमी
2) मशाल ट्राली के आंदोलन
ड्राइविंग सिस्टम: प्रेसिजन गियर बॉक्स (घरेलू निर्मित); गियर और ट्रैक का प्रसारण।
प्रभावी मार्ग: L1 के समान
बहाली की शुद्धता:: 0.2 मिमी

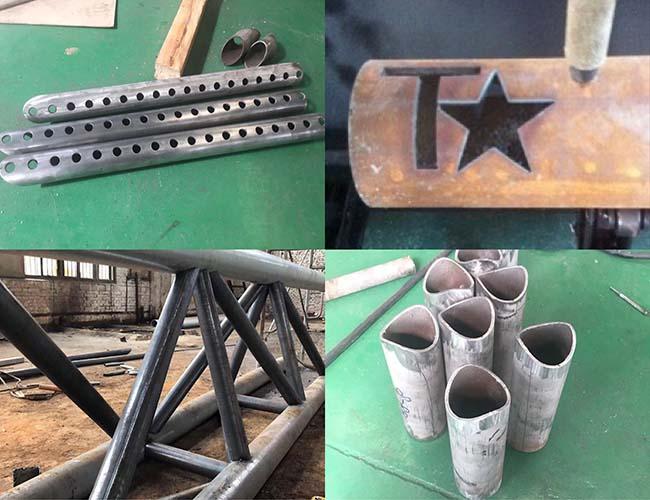

काम के टुकड़े:
सुरक्षा यंत्र:
टक्कर-प्रूफिंग डिवाइस और सीमा स्विच।
सॉफ्टवेयर में सेल्फ-लॉकिंग डिवाइस को सीमित करें।
कंट्रोल बॉक्स में इमरजेंसी स्टॉप स्विच।
पैकेज:
