FastCAM सॉफ्टवेयर के साथ आर्थिक सीएनसी प्लाज्मा उच्च दक्षता धातु प्लेट काटने की मशीन
फास्टकैम सॉफ्टवेयर:
1. FastCAM सॉफ्टवेयर में सीएनसी कटिंग के लिए चार मॉड्यूल हैं।
फास्टकैम ड्राइंग मॉड्यूल:
1) ड्रा: सीएडी के समान, सभी प्रकार के भागों को बनाने के लिए
2) CAD संगत और ऑप्टिमाइज़र: डीएक्सएफ/डीडब्ल्यूजी फाइलों को डिलीट, कंप्रेस, एक्सट्रैक्ट, एक्सप्लोड करके पढ़ने और ऑप्टिमाइज़ करने के लिए
3) काटने के कार्य: केर्फ मुआवजा, प्लाज्मा ब्रिज, कॉमन लाइन कटिंग, कॉर्नर, सीएडी लेयर्स, वर्ड लेबल
FastNEST स्वचालित नेस्टिंग मॉड्यूल:
1) मैनुअल नेस्टिंग, उपयोग करने में आसान और सुविधाजनक
2) एक पंक्ति में या एक मैट्रिक्स में स्वचालित नेस्टिंग
3) पूर्ण स्वचालित नेस्टिंग
4) ऑटो और मैनुअल नेस्टिंग द्वारा इंटरएक्टिव नेस्टिंग
5) प्री-पियर्स को कम करने के लिए कॉमन कट और कंटीन्यू कट
6) अनियमित अवशेष या भागों के लिए अवशेष नेस्टिंग
FastPATH स्वचालित पाथिंग मॉड्यूल:
1) प्रोग्रामिंग: स्वचालित और मैन्युअल पाथिंग में मार्किंग, पाथ ऑप्टिमाइज़र, मल्टी-लेयर कटिंग शामिल हैं
2) एकाधिक सीएनसी नियंत्रण, ईएसएसआई और ईआईए जी / एम कोड का समर्थन करें
3) Kerfs COMP का समर्थन करें। प्री-पियर्स, स्टिच और टैग कटिंग
फास्टप्लॉट सत्यापन मॉड्यूल:
1) एनसी सत्यापन: स्वचालित और मैन्युअल सिमुलेशन, आयाम और केर्फ़ मुआवजा सत्यापन
2) लागत: उपयोग, लंबाई में कटौती, पियर्स और काटने की लागत
3) एनसी फाइलों को सीएएम/डीएक्सएफ/डीडब्ल्यूजी फाइलों में स्थानांतरित करें
2. फास्टकैम सपोर्ट: विंडोज98/2000/एनटी/एक्सपी/विस्टा।
3. FastCAM बहु-भाषाएँ: चीनी / अंग्रेजी / जर्मन / स्पेनिश / पोलिश / कोरिया / चेक / रूसी आदि।
सीएनसी नियंत्रक प्रणाली समारोह:
1. पूर्ण चीनी / अंग्रेजी मेनू प्रणाली, चीनी और अंग्रेजी के बीच एक-कुंजी स्विच;
2. 45 सामान्य ग्राफिक्स लाइब्रेरी (ग्रिड ग्राफिक्स सहित), आप टाइल आकार और छेद आकार सेट करना चुन सकते हैं;
3. समर्थन EIA कोड (G कोड) और FastCAM, FreeCAM, Wentai, PM2000 और अन्य नेस्टिंग सॉफ़्टवेयर;
4. ग्राफिक स्केल, रोटेशन, मिररिंग, मैट्रिक्स व्यवस्था, कंपित व्यवस्था, बार-बार व्यवस्था;
5. ग्राफिक स्टील प्लेट सुधार;
6. अनुकूलन योग्य समन्वय प्रणाली, द्वि-आयामी निर्देशांक की सभी आठ संभावनाओं का समर्थन करना;
7. सभी इनपुट और आउटपुट पोर्ट (सामान्य रूप से खुले या सामान्य रूप से बंद) और संख्या के प्रकार को अनुकूलित कर सकते हैं;
8. यह स्वचालित रूप से सिस्टम की सभी आईओ स्थिति और बटन स्थिति का निदान कर सकता है, जो जांच और समस्या निवारण के लिए सुविधाजनक है।
9. आप निर्यात फ़ाइल को अलग-अलग या पूरी तरह से आयात कर सकते हैं;
10. पैरामीटर बैकअप और ऑनलाइन अपग्रेड;
11. ऑक्सीजन गैस, प्लाज्मा, डस्टिंग और प्रदर्शन के 4 तरीकों का समर्थन करता है;
12. सभी प्रकार के प्रसंस्करण पैरामीटर पूर्ण हैं, जो विभिन्न प्रक्रिया आवश्यकताओं को पूरा कर सकते हैं;
13. ऑक्सीजन गैस और प्लाज्मा आईओ अलग से नियंत्रित होते हैं;
14. प्लाज्मा चाप दबाव प्रतिक्रिया, स्थिति प्रतिक्रिया, बंदूक को रोकने के लिए ऊंचाई बढ़ाने के लिए कोण स्वचालित रूप से चाप वोल्टेज को बंद कर देता है;
15. समर्थन बढ़त काटने, ऑफ़सेट काटने;
मशीन हालत आवश्यकता:
|
वोल्टेज आवश्यकता: |
(1) 3 × 380 वी ± 10% / 50 हर्ट्ज, 220 वी ± 10% / 50 हर्ट्ज। (2) तीन-चरण वोल्टेज स्थिरता। 5% से कम। (3) तीन-चरण वोल्टेज असंतुलित 2.5% से कम। (4) वोल्टेज-स्थिर स्रोत का उपयोग करने का सुझाव दिया गया। नोट: ग्राउंडिंग प्रतिरोध ≤10। |
|
संपीड़ित हवा के दबाव की आवश्यकता (प्लाज्मा काटना): |
(1) गैस की उड़ान की आवश्यकता: 0.9 एम 3 / मिनट (2) गैस का दबाव: 8.3 किग्रा / सेमी 2 (3) ओस-बिंदु तापमान 5 सेंटीग्रेड से अधिक नहीं: तेल सामग्री≤0.003ppm ठोस कण≤0.01माइक्रोन (4) ऑयल फ्री एयर कंप्रेसर, फ्रीजिंग ड्रायर और अल्ट्रा फिल्टर (सिस्टम में जंग के घटक नहीं हो सकते) का उपयोग करने का सुझाव दिया गया है। |
|
वर्किंग टेम्परेचर: |
-10 डिग्री सेल्सियस -45 डिग्री सेल्सियस |
|
नमी: |
<90%, कोई संक्षेपण नहीं |
|
परिवेश: |
वेंटिलेशन, कोई बड़ा शेक नहीं |
| कटिंग पाइप 5 मिमी व्यास से कम चिकनी सतह अंडाकार आकार का विचलन होना चाहिए।आईएसओ मानक तक पहुंचें। | |

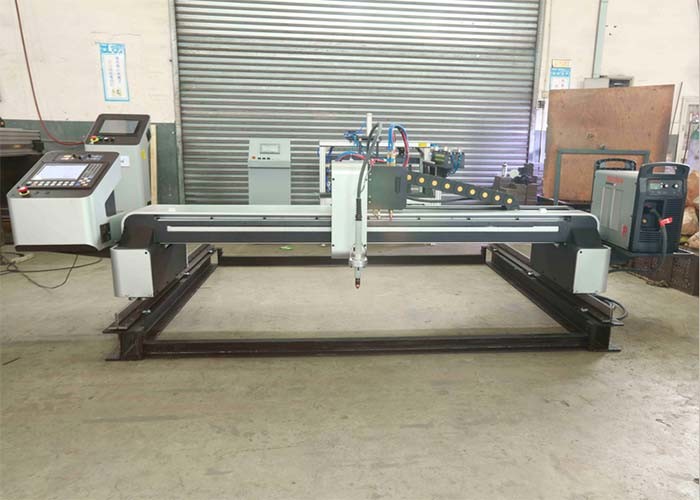

मशीन विवरण:
काटने के नमूने:
