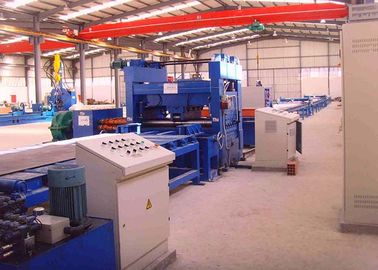

लाइट पोल के लिए लंबाई रेखा काटें
आवेदनः
यह प्रकाश ध्रुव सामग्री अनरोलिंग, समतल, काटने, स्क्रैप किनारे काटने और कॉपर काटने की प्रक्रिया के लिए है, एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई स्टील प्लेट प्राप्त करने के लिए।
इस लाइन का उपयोग विभिन्न विनिर्देशों के साथ स्टेनलेस कॉइल के लिए किया जाता है, आवश्यक लंबाई के अनुसार सपाट प्लेटों में अनकोलिंग-लेवलिंग-कटिंग के माध्यम से।
यह लाइन लेआउट में उचित, आसान संचालन, उच्च स्तर की स्वचालन है जो सभी प्रकार के स्टेनलेस कॉइल, रंगीन कॉइल, एल्यूमीनियम कॉइल, गैल्वेनाइज कॉइल या पेंट किए गए कॉइल को संसाधित कर सकती है।यह लाइन व्यापक रूप से धातु प्लेट प्रसंस्करण उद्योग में लागू हैजैसे कार, कंटेनर, घरेलू उपकरण, पैकिंग, निर्माण सामग्री आदि।
इस लाइन में कॉइल कार, डबल हेड अनकोइलर, हाइड्रोलिक प्रेसिंग और गाइडिंग, फावड़ा सिर, चुटकी डिवाइस, लेवलर, सर्वो लंबाई गेज डिवाइस, वायवीय क्लथ शीयर, स्ट्रैप कन्वेयर,वायवीय स्टैकर, अनलोडिंग कार, इलेक्ट्रिक सिस्टम आदि के साथ-साथ रोलवे नेस्ट, स्टीयरिंग डिवाइस आदि।
तकनीकी पैरामीटर और मिश्रित उपकरण:
| सामग्री की मोटाई | 2mm-5.0mm Q235A गर्म लुढ़का हुआ हल्के स्टील के लिए |
| सामग्री की चौड़ाई |
800-1250 मिमी |
| स्टील के कोइल का वजन |
अधिकतम 15 टन |
| स्टील के कोइल का आंतरिक व्यास |
Φ500mm-Φ750mm |
|
समतल करने की गति |
5 से 15 मीटर/मिनट |
|
समतल रोलर्स की संख्या |
13 |
|
समतल रोलर्स का व्यास |
130 मिमी |
|
स्केल के लिए लंबाई सीमा |
आवश्यकताओं के अनुसार 2000-12000 मिमी। |
|
काटने की लंबाई की सहिष्णुता |
±15 मिमी (8 मीटर की लंबाई वाली प्लेट पर आधार) |
|
मुख्य लेवलिंग मोटर की शक्ति |
37 किलोवाट (कुल 65 किलोवाट) |
|
मशीन के लिए चौड़ाई क्षेत्र |
लगभग 7000 मिमी |
उपकरण में शामिल हैंः
1स्टील कॉइल लोडिंग डॉली कार:
ऊपर और नीचेः हाइड्रोलिक
क्षैतिज गतिशीलः मोटर चालित
अधिकतम भारः 15 टन

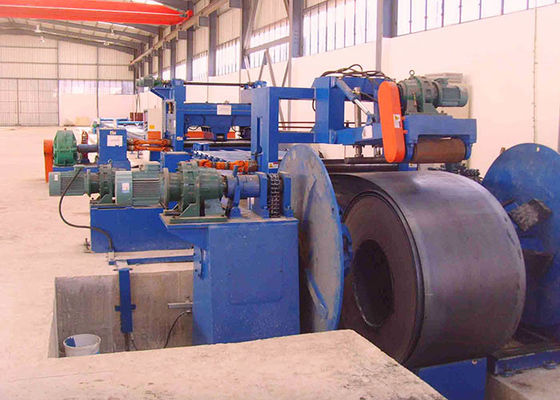

2. हाइड्रोलिक डबल हेड छाता प्रकार डिकोइलर:
जिसमें मोटर चालित पेल ऑफ, मोटर, रिड्यूसर,
चेन प्रणाली घूमने के लिए शिफ्ट लेती है। घूर्णन दिशा घड़ी की दिशा में और विपरीत दिशा में हो सकती है।
खुला और बंदः हाइड्रोलिक
अधिकतम भारः 15 टन
3हाइड्रोलिक मार्गदर्शन-दबानेवाला, फावड़ा-मुख, चुटकी और खिला उपकरण:
यह स्टील कॉइल के सिर को फीडिंग यूनिट में ले जाने के लिए है, हाइड्रोलिक अप और स्टील कॉइल ढीली होने से बचने के लिए प्रेस करें।
दो रोलर्स की रोटेशन सामग्री को किनारे काटने वाली इकाई में खिलाती है। ऊपर रोलर्स ऊपर और नीचेः हाइड्रोलिक
4. मध्य रोलिंग वे वर्कटेबल:4 एम

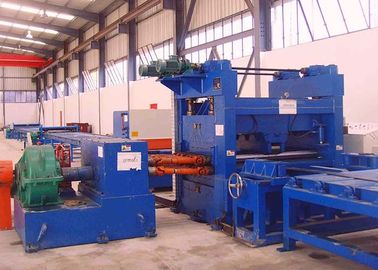

5. स्तरन इकाईः ((दो लेय प्रकार),
जिसमेंःगति समायोज्य मोटर, रिड्यूसर, गियरबॉक्स शामिल हैं।
समतल रोलर गर्मी उपचार के साथ सामना कर रहे हैं,40Cr. HRC48
ऊपर और नीचे रोलर कुल 13 (पिनच रोलर की 1 जोड़ी सहित)
ऊपर वाले रोलर के आधार की ऊपर और नीचे की गति कीड़ा प्रणाली के माध्यम से मोटर द्वारा संचालित होती है।
यह लंबाई मापने की इकाई के साथ हैः
घुमाया गया एन्कोडर नियंत्रण प्रणाली को लंबाई संकेत भेजता है और निश्चित लंबाई को नियंत्रित करता है।
6. काटने की मशीन:
जिसमें:हाइड्रोलिक स्विंग बीम शीयर Q12Y-6*2000 शामिल है।
7दोहरे किनारे काटना इकाई।
यह प्रकाश पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए गर्म लुढ़का हुआ स्टील प्लेट के स्क्रैप किनारे को काटने के लिए है।
यह स्टील शीट को काटने के लिए रोलिंग कतरन सिद्धांत पर आधारित है। कतरन इकाई के सामने एक डॉली है। यह सीधे काटने को नियंत्रित करने के लिए है।अलग-अलग चौड़ाई से अलग-अलग आकार की प्रकाश पोल शीट प्राप्त करने के लिए काटने वाले ब्लेड की स्थिति को बदलकर.
जिसमें निम्नलिखित शामिल हैं:
रेल के साथ समर्थन तालिका
क्लैंपिंग शीट डोली, एक टुकड़ा
मोटर और गियरबॉक्स के साथ डबल ब्लेड प्रकार के किनारे काटने वाली इकाई।
8.कॉपर स्लिटिंग यूनिट
कॉपर कटिंग मशीन स्टील शीट को काटने के लिए रोलिंग कटिंग सिद्धांत पर आधारित है। कटिंग यूनिट के सामने एक डॉली है। यह कॉपर कटिंग डिग्री को नियंत्रित करने के लिए है।डॉली पर टॉपर की स्थिति को बदलकर कॉपर काटने की दर को नियंत्रित करने के लिए.
जिसमें निम्नलिखित शामिल हैं:
रेल के साथ समर्थन तालिका
क्लैंपिंग शीट डोली, एक टुकड़ा
मोटर और गियरबॉक्स के साथ एकल ब्लेड प्रकार के किनारे काटने वाली इकाई।

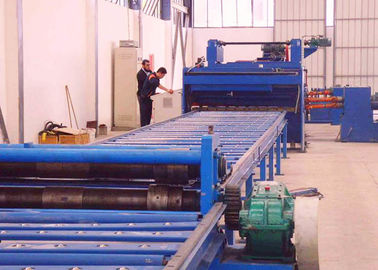

9. गेंद प्रकार समर्थन टेबल 12 मीटर तैयार कॉपर शीट के लिए
10विद्युत प्रणाली:
केंद्रीय नियंत्रण तालिका.
पीएलसी, एसी ड्राइवर इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि की विशेषता है, जो माप सटीकता और चलने की गति को प्रभावी ढंग से नियंत्रित कर सकती है।
16हाइड्रोलिक प्रणाली:
हाइड्रोलिक शक्ति 25L/मिनट
जिसमें हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, ज्वाइंट, सॉफ्ट पाइप, हार्ड पाइप आदि शामिल हैं।
