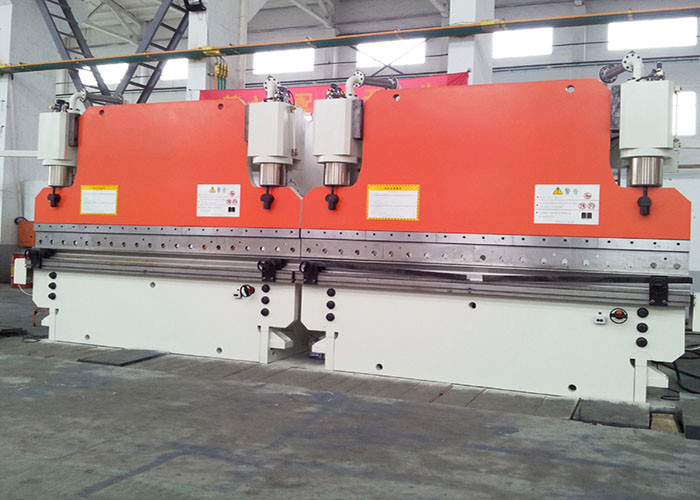

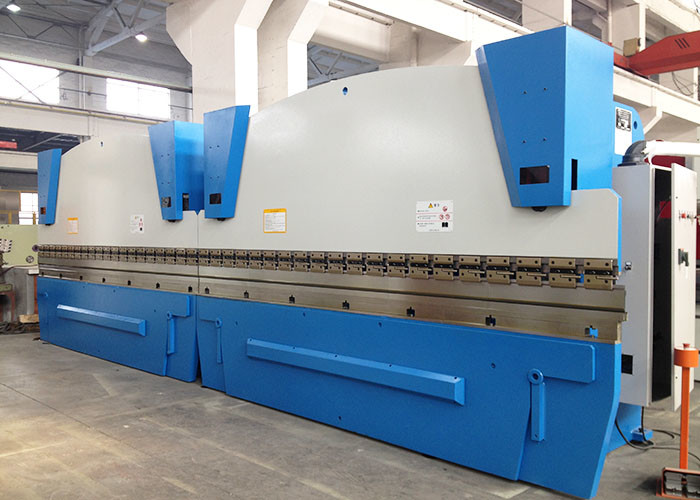

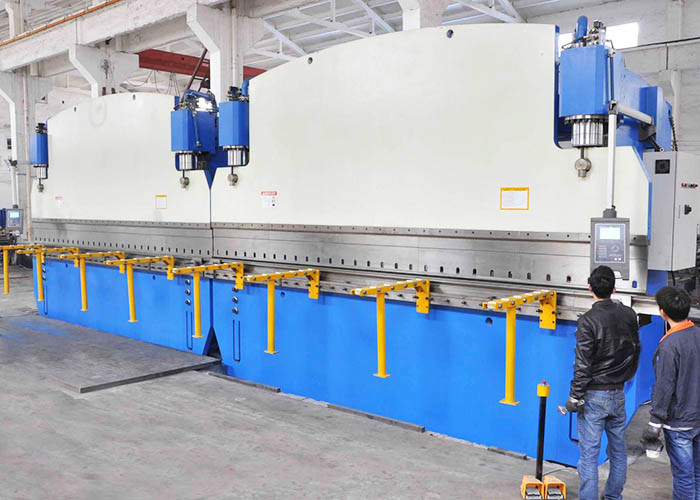

सीएनसी टैंडेम प्रेस ब्रेक मशीन 320 टन 6 एम दो प्रेस सीएनसी झुकने मशीन
अनुप्रयोगः प्रकाश स्तंभ और उच्च मस्तूल बनाने के लिए
| तकनीकी विशेषताएं | |||
| 1 | प्रकार | मल्टी-मशीन टैंडम हाइड्रोलिक सीएनसी इलेक्ट्रो-हाइड्रोलिक सिंक्रो | |
| 2 | कार्यबल | 2X320 टन | |
| 3 | तालिका की लंबाई | 2X6000 मिमी | |
| 4 | फ्रेम के बीच की दूरी | 4800 मिमी | |
| 5 | गले की गहराई | 620 मिमी | |
| 6 | खुली ऊँचाई | 750 मिमी | |
| 7 | स्ट्रोक | 250 मिमी | |
|
8 |
काम करना गति |
उतारना | 70 मिमी/सेकंड |
| काम करना | 7.5mm/s | ||
| वापसी | 75 मिमी/सेकंड | ||
| 9 | मुख्य मोटर | 2x22kw (सीमेंस ब्रांड) | |
| 10 | सीएनसी प्रणाली |
प्रकारः DELEM DA52 डेलम कंपनी, नीदरलैंड 2 (Y1,Y2) |
|
| 11 | औजार |

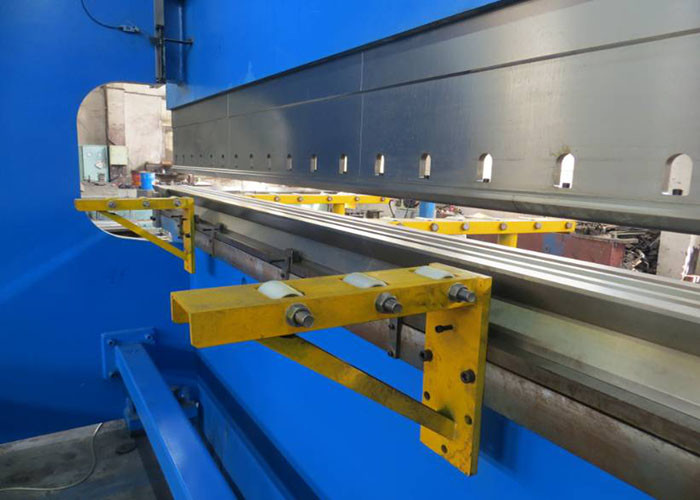

1 छिद्रण और 1 बहु-वी ब्लॉक नीचे मरने के लिए न्यूनतम 60 मिमी ओडी अष्टकोणीय कॉपर प्रकार प्रकाश पोल बनाने के लिए। ऊपर उपकरण धारक मोटाई 18 मिमी है मुकुट प्रणाली वाली कार्य तालिका (मुआवजा प्रणाली) सामने और पीछे शीट समर्थन स्टैंड के साथ |
|
| 12 | सिलेंडरों में सील | NOK, जापान में निर्मित या SFK | |
| 13 | हाइड्रोलिक घटक | BOSCH-Rexroth -, जर्मनी | |
| 14 | हाइड्रोलिक पंप | BOSCH-Rexroth -, जर्मनी या Nitch, जापान | |
| 15 | रैखिक रास्टर डिस्प्लेर सेंसर | हेडेनहाइन, जर्मनी | |
| 16 | कैबिनेट में मुख्य विद्युत तत्व | श्नाइडर | |
| 17 | वजन | 2x34000 किलो | |
| 18 | कुल आकार ((मिमी) LxWxH | 2x6200x3055x4832 | |
| 19 | पैकिंगः |
प्लास्टिक कवर के साथ परिवहन के दौरान मशीन को अलग करना चाहिए। हमारे इंजीनियर को इसे इकट्ठा करने और समायोजित करने के लिए ग्राहक के पास जाना चाहिए।
|
|
विकल्प आइटम:
| विकल्प1 | अतिरिक्त 2 सेट सर्कल अप उपकरण और 1 सेट नीचे उपकरण min OD 60mm सर्कल कॉपर प्रकार प्रकाश पोल बनाने के लिए उपयुक्त सेट। कॉपर दर 11/1000 और 12.5/1000 है। कुल उपकरण लंबाई,एक 16m ((11/1000 दर) और दूसरा 16m (12.5/1000 दर) कुल तल उपकरण 16m ((एक पक्ष 11/1000 दर के साथ, दूसरे पक्ष 12.5/1000 है। | |
| विकल्प 2 | सरल प्रकार साइड अनलोडिंग सिस्टम | |
| विकल्प 3 |
धक्का tyoe प्रकाश पोल साइड अनलोडिंग प्रणाली, |
नोटःY1,Y2 अक्ष------ सिलेंडरों को नियंत्रित करने के लिए राम के दोनों ओर दो रैखिक तराजू स्थापित की गई हैं।
मुख्य प्रदर्शन:
1. मशीन का फ्रेम टैंक, वर्कटेबल, बाएं और दाएं आवास और राम से बना है। इसलिए इसमें उच्च शक्ति और अच्छी कठोरता है। इसके अलावा तनाव को खत्म करने के लिए कंपन भी होता है।
2दोनों मशीनों का समन्वयन कार्य सिद्धांत: दोनों मशीनों का समन्वयन सुनिश्चित करने के लिए विद्युत-हाइड्रोलिक आनुपातिक वाल्व को अपनाया गया।आनुपातिक वाल्व बोश कंपनी द्वारा बनाया जाता है जिसमें बहुत अच्छा प्रदर्शन होता है जैसे कि मैकेनिकल एक्शन जोड़े के बीच कम घर्षण, उच्च नियंत्रण बल और निरंतर क्रिया के साथ ठीक इलेक्ट्रॉनिक एम्पलीफायर और विद्युत चुंबक।मशीन के दोनों ओर रैस्टर प्रदर्शनकारियों लगातार राम की स्थिति का निरीक्षण करने और नियंत्रण प्रणाली के लिए संकेत वापस फ़ीड करने के लिए दो हैं, तो नियंत्रण प्रणाली एक मशीन पर दो सिलेंडर सिंक्रनाइज़ेशन बनाने के लिए विद्युत हाइड्रोलिक वाल्व को नियंत्रित करेगा।सीधे आवास प्लेटों पर नहीं, काम करते समय राम और फ्रेम का विचलन इसकी माप और नियंत्रण सटीकता को प्रभावित नहीं करेगा।दो मशीनों के बीच स्थापित अंतर पॉटेंशियोमीटर मैकेनिकल सिंक्रनाइज़ेशन सिग्नल को इलेक्ट्रॉनिक में स्थानांतरित करेगा और सिंक्रनाइज़ेशन प्लेट और नियंत्रण प्रणाली को वापस फीड करेगासिग्नल को बॉश एम्पलीफायर द्वारा बढ़ाया जाएगा ताकि इलेक्ट्रिक-हाइड्रोलिक अनुपात वाल्व को नियंत्रित करके दोनों मशीनों के सिंक्रनाइज़ेशन को नियंत्रित किया जा सके।इस प्रकार दो मशीनों का तालमेल उच्च परिशुद्धता के साथ प्राप्त होता है.
3 कंप्यूटर के माध्यम से,ऑपरेटर मशीन के साथ संवाद कर सकता है। कंप्यूटर में कई सेवा भाषाएं हैं, स्वचालित रूप से झुकने के बल की गणना और समायोजन करते हैं।इसके अलावा यह गणना और मृत बिंदु को नियंत्रित कर सकते हैं, गति परिवर्तन बिंदु. ram के स्ट्रोक (Y1, Y2) उपयोगकर्ता की विशेष आवश्यकता को पूरा करने के लिए एक छोटा झुकाव कर सकते हैं।
पूर्ण लंबाई के काम और सनकी काम की आवश्यकताओं को पूरा करने के लिए अच्छी मार्गदर्शन प्रणाली, स्थिति माप प्रणाली और हाइड्रोलिक संतुलन प्रणाली से लैस।
5 काम के समय मशीन के झुकाव की भरपाई करने के लिए वर्कटेबल की क्षतिपूर्ति इकाई को अपनाया जाता है ताकि काम के टुकड़े की सटीकता सुनिश्चित हो सके।
6 सिलेंडर की सतह में अच्छा पहनने और गर्मी उपचार होता है, इसलिए इसमें अच्छा स्नेहन और लंबी सेवा जीवन होता है।
