हाई मस्त असेंबली और स्ट्रेटनिंग - हाई मस्त के लिए लाइट पोल मशीन विशेष रूप से डिजाइन
आवेदन:
यह मशीन उच्च मस्तूल बनाने की प्रक्रिया का पालन करने के लिए उपयुक्त है।
विशेषताएं:

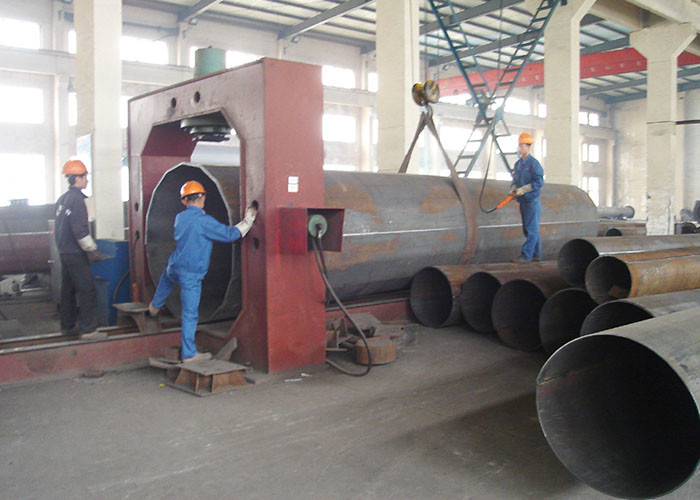

तीन हाइड्रोलिक सिलेंडर उच्च मस्तूल के दो टुकड़ों को जकड़ते हैं और वेल्डिंग की प्रक्रिया करते हैं।
नीचे निकला हुआ किनारा इकट्ठा करने के क्रम में, नीचे के क्षेत्र को गोल आकार बनाने के लिए उच्च मस्तूल दबाएं।
वेल्डिंग के बाद या वेल्डिंग और हॉट डिप गैल्वनाइजिंग प्रक्रिया के बाद सीधा करने के लिए उच्च मस्तूल को दबाएं।
मुख्य तकनीकी विशेषताएं:
| नहीं। | मद | इकाई | मूल्य | मूल्य | मूल्य | मूल्य |
| 1 | आदर्श | HJZ-1000 | HJZ -1500 | HJZ-2000 | HJZ -2500 | |
| 2 | मैक्स, पोल का व्यास | मिमी | 1000 | 1500 | 2000 | 2500 |
| 3 | कार्य बल | केएन | 1000 | 1200 | 1500 | 1500 |
| 4 | मैक्स स्ट्रोक | मिमी | 650 | 850 | 850 | 1000 |
| 5 | रॉड से काम करने की दूरी अधिकतम | मिमी | 1150 | 1650 | 2150 | 2650 |
| 6 | दो पक्ष सिलेंडर उत्पादन बल | केएन | 300X2 | 300X2 | 300X2 | 300X2 |
| 7 | पार्श्व सिलेंडर स्ट्रोक | मिमी | 400 | 600 | 650 | 700 |
| 8 | दो-साइड सिलेंडर के लिए ऊपरी से निचले तक की दूरी | मिमी | 430 | 600 | 850 | 850 |
| 9 | अधिकतम काम का दबाव | एमपीए | 25 | 25 | 25 | 25 |
| 10 | व्यावहारिकता की जमीन से ऊपर की ऊंचाई | मिमी | 305 | 350 | 450 | 550 |
| 1 1 | स्तंभ आंतरिक दूरी | मिमी | 1450 | 1900 | 2500 | 3000 |
| 12 | कुल मोटर शक्ति | किलोवाट | 18.5 + 5.5 | 22 + 5.5 | 22 + 5.5 | 22 + 5.5 |
| 13 | मशीन वजन | किलोग्राम | 4000 | 7000 | 10000 | 13000 |
| 14 | कुल आकार | मिमी | 1300 * 1900 * 2400 | 1500 * 3000 * 2500 | 1600 * 3500 * 2800 | 1600 * 4000 * 3500 |
तकनीकी प्रदर्शन:

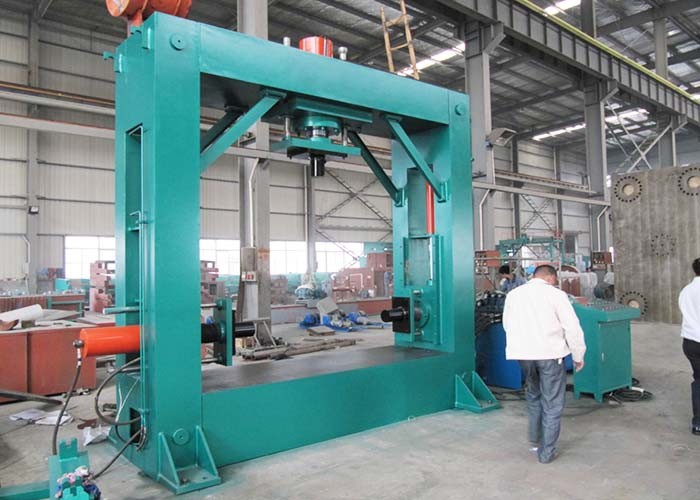

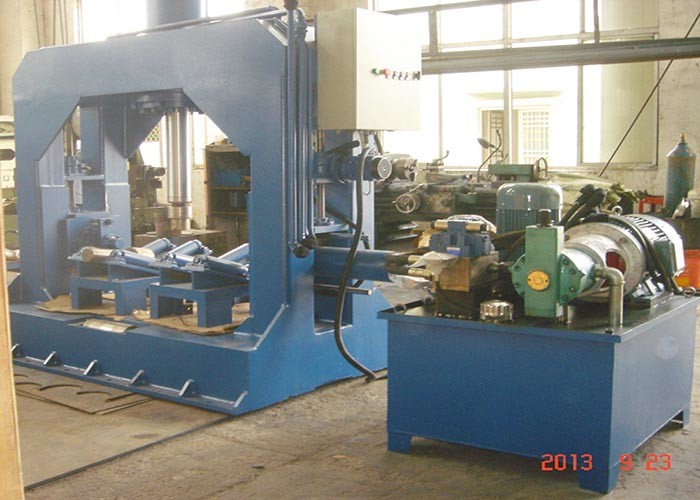

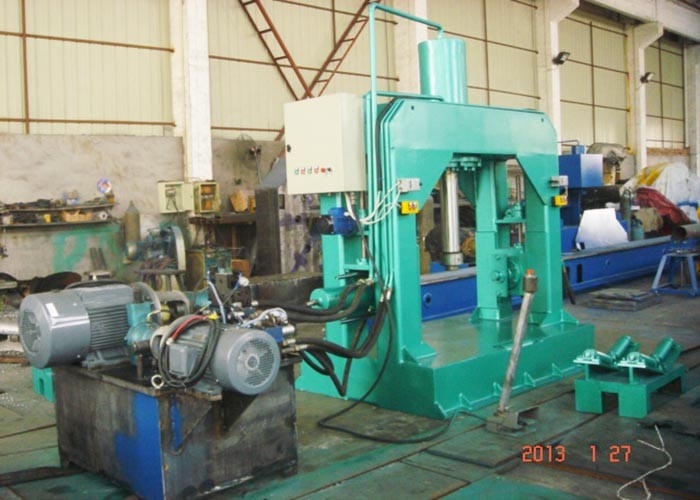

1. मशीन ट्रिपल-बीम और वर्किंग टेबल संरचना है, मुख्य सिलेंडर ऊपरी बीम के केंद्रीय पर ऊपर और नीचे करने के लिए स्थापित किया गया है। दो साइड-सिलेंडर ऊर्ध्वाधर कॉलम में स्थापित है और यह ऊपर और नीचे जा सकता है।
2. सभी क्रियाएं मैनुअल मोड हैं, जिसका अर्थ है कि संबंधित बटन दबाते समय, प्रासंगिक कार्रवाई की जाएगी और रिलीज के बाद बंद हो जाएगी, और दो तरफ सिलेंडर को अलग-अलग या एक साथ भी संचालित किया जा सकता है।
3. पोल के आगे और पीछे आसानी से जाने के क्रम में दो सहायक रोलर्स को काम की मेज के ऐन्टोपोस्टेरियर स्थिति में स्थापित किया जाता है।
