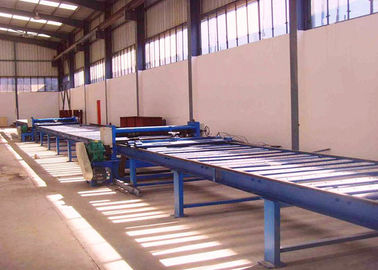

इस्पात प्लेटिंग मशीन, मॉडल: ET 5x1250 (हल्के पोल किनारे और टेपर स्टील प्लेट के लिए)
प्रकाश ध्रुव प्लेट slitting मशीन रोलिंग कर्तन सिद्धांत पर आधारित है।
मशीन पर दो पूर्व चरण हैं:
पहला कदम गर्म लुढ़काया इस्पात के स्क्रैप किनारे को काटने के लिए सटीक चौड़ाई और अच्छी बढ़त प्राप्त करना है जो प्रकाश पोल सीम वेल्डिंग प्रक्रिया के लिए अच्छा है।

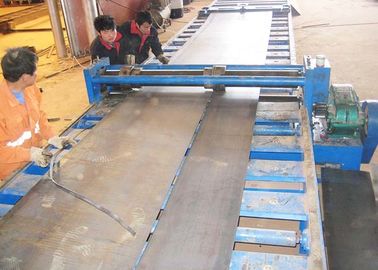

स्लिटिंग यूनिट के सामने एक डोली है। यह सीधे काटने को नियंत्रित करने के लिए है।
दूसरा कदम प्रकाश पोल टेपर स्टील को काटने के लिए है और एक तरफ बड़ा एक तरफ छोटी चौड़ाई स्टील प्लेट प्राप्त करना है।
स्लिटिंग यूनिट के सामने एक डोली है। यह शंकु काटने की डिग्री को नियंत्रित करने के लिए है। टॉपर डिग्री को बदलने के लिए डॉली पर आधार स्थिति को बदलने के माध्यम से।
तकनीकी पैरामीटर और रचित उपकरण:
| नाम | इकाई | मूल्य |
| मैक्स। काटने की मोटाई | मिमी | 2.5 ~ 5 |
| अधिकतम चौड़ाई | मिमी | 1250 |
| मैक्स। डबल स्लीटिंग यूनिट की आंतरिक चौड़ाई | मिमी | 1250 |
| मैक्स। शंकु काटने की इकाई की भीतरी चौड़ाई | मिमी | 1800 |
| मैक्स। कतरन लंबाई | मिमी | 14000 (अनुरोधों के अनुसार) |
| ढलान की गति | मीटर / मिनट। | 12 |
| मोटर की शक्ति | kw | 4 4 |
| कुल आकार | 40x3 मी (12 मीटर प्रकाश पोल के लिए) 46x3 मी (14 मीटर प्रकाश पोल के लिए) | |
आपूर्ति क्षेत्र:
| नाम | मात्रा |
| समर्थन तालिका (आवश्यकताओं के अनुसार लंबाई) | 1 |
| सीधे नियंत्रण slitting के लिए डॉली | 1 |
| डबल स्लिटिंग यूनिट | 1 |
| समर्थन तालिका (आवश्यकताओं के अनुसार लंबाई) | 1 |
| डॉली के लिए कंट्रोल टेपर स्लिटिंग एंगल | 1 |
| काटने की इकाई | 1 |

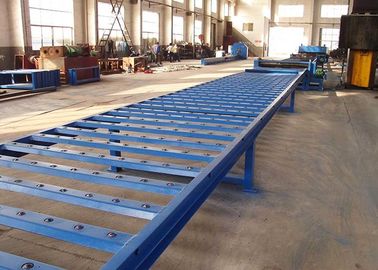

| गेंद प्रकार समर्थन तालिका (आवश्यकताओं के अनुसार लंबाई) | 1 |
