प्रकाश ध्रुव स्वचालित वेल्डिंग मशीन
यह मशीन विशेष रूप से हल्के पोल स्वचालित सीम वेल्डिंग के लिए डिज़ाइन की गई है।
वेल्डिंग विधि: जलमग्न आर्क वेल्डिंग / मिग वेल्डिंग।

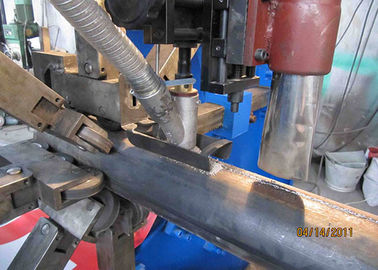

LIGHT POLE WELDING MACHINE एक शेल टाइप पॉलीगोनल और सर्कल टेपर लाइट पोल के लिए उपयुक्त है। यह स्वचालित वेल्डिंग लाइन है, गति समायोज्य मोटर के साथ डॉली छोटे छोर से बड़े सिरे तक प्रकाश ध्रुव को खींच (या धक्का) सकता है, यांत्रिक श्रृंखला के माध्यम से हाइड्रोलिक सिलेंडर, कृमि पहिया पोल को बंद करने के लिए क्लैंपिंग व्हील को धक्का देता है और उसी पर वेल्डिंग करता है। पहर।

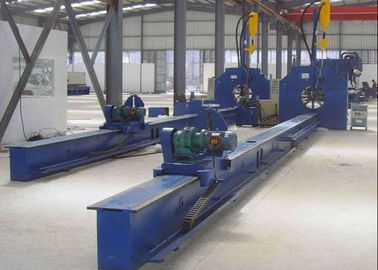

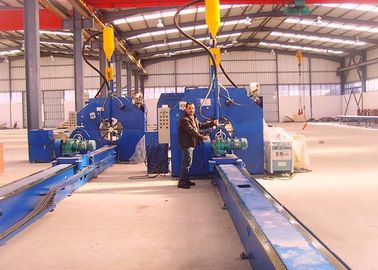

मशीन में निम्नलिखित आइटम शामिल हैं:
पुल डॉली के लिए रैक के साथ लंबे काम की मेज।
पोल खींचने के लिए डॉली
हाइड्रोलिक क्लैंपिंग और वेल्डिंग यूनिट (पॉलीगोनल और सर्कल पोल के लिए 3 सेट क्लैंपिंग पहियों सहित)
वेल्डिंग वायर फीडिंग सिस्टम सहित जलमग्न आर्क वेल्डिंग सिस्टम।
फ्लक्स रिकवरी सिस्टम
बैक सपोर्ट यूनिट
हाइड्रॉलिक सिस्टम
संरचनाएं:
मशीन में निम्नलिखित आइटम शामिल हैं:
तकनीकी पैमाने:
| व्यावहारिक व्यास | 60-340mm | |
| व्यावहारिक लंबाई | 12000 मिमी | |
| पूरी तरह से | 1500 एम.एम. | |
लाइट पोल की मोटाई (विकल्प 1 के बिना: दोनों पक्ष अतिरिक्त हाइड्रोलिक सिलेंडर) | लाइट पोल व्यास: 60 ~ 340 मिमी | 2.8 ~ 4 मिमी |
| प्रकाश पोल व्यास: 250 ~ 340 मिमी | 2.8 ~ 6 मिमी | |
लाइट पोल की मोटाई (Option1 के साथ: दोनों तरफ अतिरिक्त हाइड्रोलिक सिलेंडर) | लाइट पोल व्यास: 60 ~ 340 मिमी | 2.8 ~ 5 मिमी |
| प्रकाश पोल व्यास: 250 ~ 340 मिमी | 2.8 ~ 6.5 mm | |
| लाइट पोल व्यास: 300 ~ 340 मिमी | 2.8 ~ 8 मिमी (Gr50। 3 ~ 6 मिमी) | |
| पंप के लिए मोटर की शक्ति | 4 किलोवाट | |
| यदि विकल्प 1 के साथ | 4 + 2.5 किलोवाट डबल पंप | |
| डोली खींचने के लिए मोटर की शक्ति | 4 किलोवाट, एसी गति परिवर्तनशील प्रकार। 4 किलोवाट। | |
| वेल्डिंग मशीन | 630A, (जलमग्न आर्क वेल्डिंग और गैस-परिरक्षित वेल्डिंग (CO 2 ) वेल्डिंग। | |
| वेल्डिंग तार व्यास | चयन करने के लिए पोल मोटाई के अनुसार 1.2 ~ 2 मिमी वेल्डिंग तार | |
| काम करने की गति | 1 ~ 3 m / मिनट (नोट: अलग मोटाई गति अलग हो जाएगा) | |
| क्लैंपिंग फीट मात्रा | 8, (फायदा यह है कि अधिक क्लैम्पिंग यूनिट, यह पोल की सतह पर कम दबाव और कम निशान देता है। | |
| कुल भार | 7000 किग्रा | |
| कुल मिलाकर आकार (मिमी) | 27000x3000x4500 मिमी (LXWXH) | |
