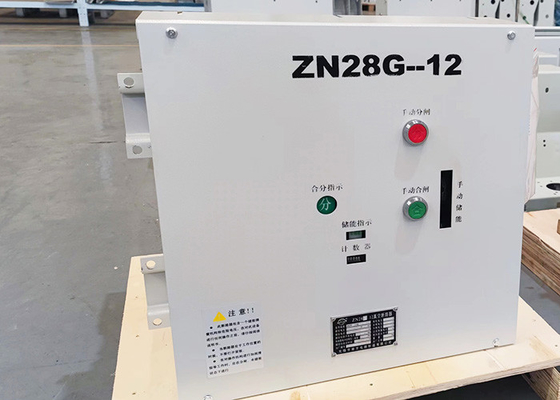

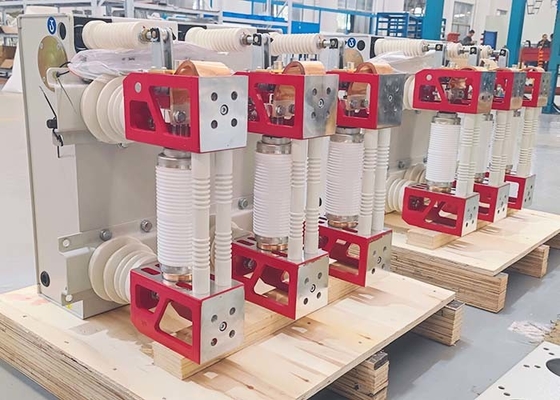

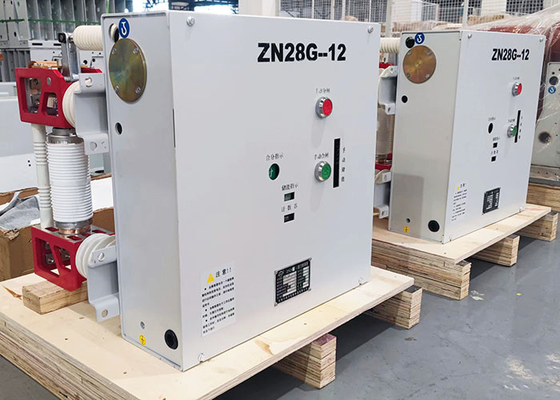

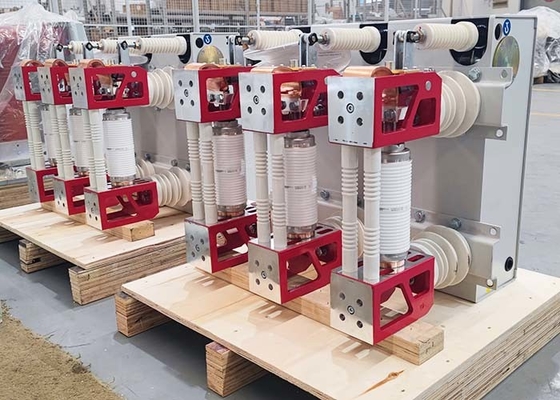

ZN28G-12 इनडोर एसी हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर तीन-चरण एसी 50HZ और रेटेड वोल्टेज 12KV के साथ एक इनडोर स्विचिंग उपकरण है।
12KV वैक्यूम सर्किट ब्रेकर की विशेषताएं:
1. सरल संरचना, छोटे आकारऔर ऑपरेटिंग तंत्र वसंत ऊर्जा भंडारण प्रकार है।
2. इसे एसी पावर या डीसी पावर सप्लाई द्वारा संचालित किया जा सकता है।
3. यौगिक अछूता जटिल संरचना, छोटे आकार, कम शोर और आसान स्थापना।
4. उच्च वैक्यूम इन्सुलेट प्रदर्शन और विशेष डिजाइन, उच्च टूटने की क्षमता, लंबे धीरज और कोई विस्फोटक खतरे के साथ सिरेमिक और ग्लास आर्क-च्यूट।
5. विभिन्न ग्राहकों की आवश्यकताओं के अनुसार, सभी प्रकार के स्विचगियर के लिए उपयुक्त।
बढ़ते आयाम:
बढ़ते:
तकनीकी मापदंड:
| सामान | इकाई | तारीख | |||
| रेटेड वोल्टेज |
के। वी |
12 | |||
| रेटेड आवेग वोल्टेज का सामना करते हैं | 75 | ||||
| रेटेड शॉर्ट-टाइम पावर फ्रीक्वेंसी वोल्टेज का सामना करती है (1min) | 42 | ||||
| मूल्यांकन आवृत्ति | हर्ट्ज | 50 | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 20 | 25 | 31.5 | 40 |
| वर्तमान मूल्यांकित | ए |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| रेटेड कम समय वर्तमान का सामना | केए | 20 | 25 | 31.5 | 40 |
| रेटेड शिखर सहनीय वर्तमान | 50 | 63 | 80 | 100 | |
| रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक वैल्यू) | 50 | 63 | 80 | 100 | |
| माध्यमिक सर्किट बिजली आवृत्ति वोल्टेज का सामना (1min) | वी | 2000 | |||
| रेटेड ऑपरेशन अनुक्रम |
ओ-0.3एस-सीओ-180एस-सीओ O-180S-CO-180S-CO (40KA पर) |
||||
| शॉर्ट सर्किट करंट की रेटेड अवधि | एस | 4 | |||
|
रेटेड सिंगल/बैक-टू-बैक कैपेसिटेंस बैंक ब्रेकिंग करंट ब्रेकिंग करंट सेट करें
|
ए | 630/400 | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट डीसी फ्लो प्रतिशत | ≤35% | ||||
| औसत समापन गति | एमएस | 0.6 ± 0.2 | |||
| औसत उद्घाटन गति | एमएस | 1.2 ± 0.3 | |||
| खुलने का समय | एमएस | ≤60 | |||
| बंद करने का समय | एमएस | ≤80 | |||
| यांत्रिक जीवन | टाइम्स | 10000 | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेकिंग टाइम | टाइम्स | 30 | |||
| स्वीकार्य पहनने से चलती और स्थिर संपर्कों की मोटाई जमा हो जाती है | मिमी | 3 | |||
| रेटेड क्लोजिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | |||
| रेटेड ओपनिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वि | AC110/220 DC110/220 | |||
| संपर्क खोलने की दूरी | मिमी | 11±1 | |||
| संपर्क स्ट्रोक | मिमी | 4 ± 1 | |||
| संपर्क बाउंस समय | एमएस | ≤2 | |||
|
तीन-चरण उद्घाटन और समापन विविधता |
एमएस | ≤2 | |||
| संपर्क रिबाउंड आयाम खोलना | एमएस | ≤3 | |||
| मुख्य सर्किट प्रतिरोध | Ω | ≤40 (≤25 40KA पर) | |||
