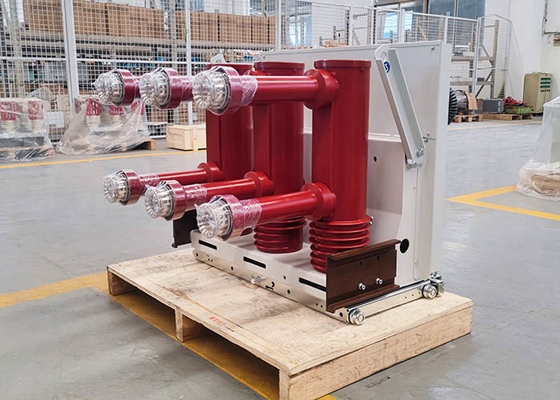

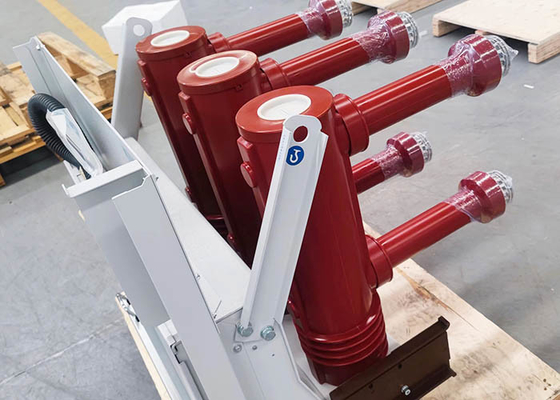

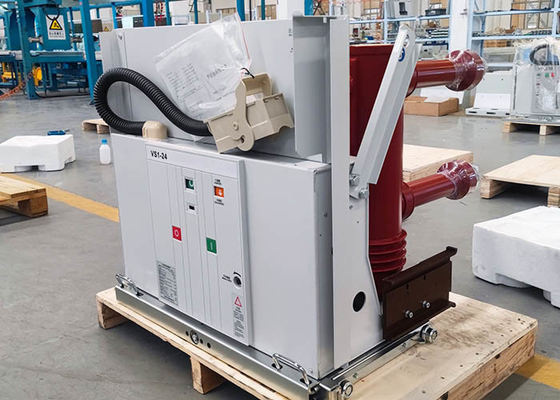

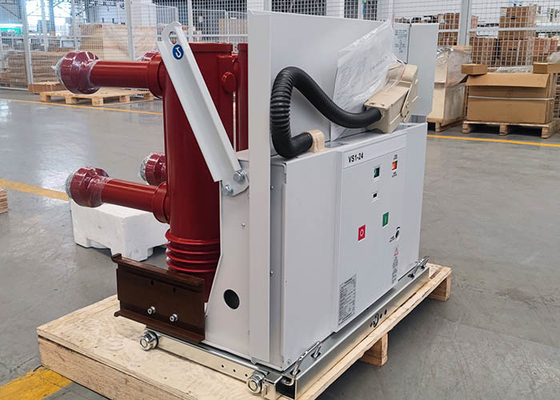

VS1-24 श्रृंखला इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर को हमारी कंपनी द्वारा ABB कंपनी के VD4-24 के आधार पर बेहतर और डिज़ाइन किया गया है।
1. मुख्य सर्किट लूप कंपाउंड इंसुलेशन को अपनाता है।
2. वैक्यूम आर्क-च्यूट का उत्पादन शीर्ष-ग्रेड निर्माताओं द्वारा किया जाता है और हम उपयोगकर्ता की आवश्यकताओं के अनुसार विदेशी वैक्यूम आर्क-च्यूट भी स्थापित कर सकते हैं।
3. रेटेड वर्तमान: 630A ~ 3150A।रेटेड शॉर्ट सर्किट ड्रॉप-आउट करंट: 20K ~ 31.5KA।
4. यांत्रिक धीरज: 20,000 बार।
5. इसने विद्युत क्षमता स्विचिंग टेस्ट पास कर लिया है और कोई शासन नहीं है।
6. इसका उपयोग 12KV वोल्टेज और 4,500 मीटर ऊंचाई के पठारी क्षेत्र में किया जा सकता है।
तकनीकी मापदंड:
| सामान | इकाई | तारीख | ||
| रेटेड वोल्टेज |
के। वी |
24 | ||
| रेटेड आवेग वोल्टेज का सामना करते हैं | 125 | |||
| रेटेड शॉर्ट-टाइम पावर फ्रीक्वेंसी वोल्टेज का सामना करती है (1min) | 65 | |||
| मूल्यांकन आवृत्ति | हर्ट्ज | 50 | ||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 20 | 25 | 31.5 |
| वर्तमान मूल्यांकित | ए |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
| रेटेड कम समय वर्तमान का सामना | केए | 20 | 25 | 31.5 |
| रेटेड शिखर सहनीय वर्तमान | 50 | 63 | 80 | |
| रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक वैल्यू) | 50 | 63 | 80 | |
| माध्यमिक सर्किट बिजली आवृत्ति वोल्टेज का सामना (1min) | वी | 2000 | ||
| रेटेड ऑपरेशन अनुक्रम | ओपन-0.3एस-क्लोज ओपन 180एस-क्लोज ओपन | |||
| शॉर्ट सर्किट करंट की रेटेड अवधि | एस | 4 | ||
|
रेटेड सिंगल/बैक-टू-बैक कैपेसिटेंस बैंक ब्रेकिंग करंट ब्रेकिंग करंट सेट करें
|
ए | 400/400 | ||
| खुलने का समय (रेटेड वोल्टेज) | एमएस | 20 ~ 50 | ||
| समापन समय (रेटेड वोल्टेज) | एमएस | 35 ~ 70 | ||
| यांत्रिक जीवन | टाइम्स | 10000 | ||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेकिंग टाइम | टाइम्स | 20 | ||
| स्वीकार्य पहनने से चलती और स्थिर संपर्कों की मोटाई जमा हो जाती है | मिमी | 3 | ||
| रेटेड क्लोजिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | ||
| रेटेड ओपनिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | ||
| ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वि | AC110/220 DC110/220 | ||
| ऊर्जा भंडारण मोटर की रेटेड शक्ति | डब्ल्यू | 70 | ||
| ऊर्जा भंडारण का समय | एस | ≤15S | ||
| संपर्क खोलने की दूरी | मिमी | 14±1 | ||
| संपर्क स्ट्रोक | मिमी | 3.5 ± 1 | ||
| संपर्क बाउंस समय | एमएस | ≤2 | ||
|
तीन-चरण उद्घाटन और समापन विविधता |
एमएस | ≤2 | ||
| औसत उद्घाटन गति (सामने 8 मिमी) | एमएस | 1.4 ± 0.2 | ||
| औसत समापन गति | एमएस | 0.7 ± 0.2 | ||
| संपर्क रिबाउंड आयाम खोलना | एमएस | ≤2 | ||
| मुख्य सर्किट प्रतिरोध | Ω |
≤80(630ए) ≤60(1250ए) ≤40(1600~2000A) ≤25(2500A से ऊपर) |
||
