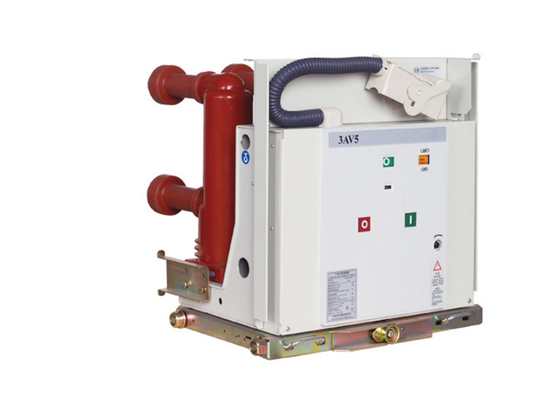

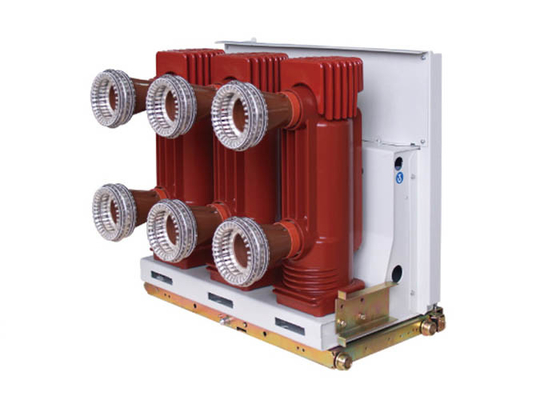

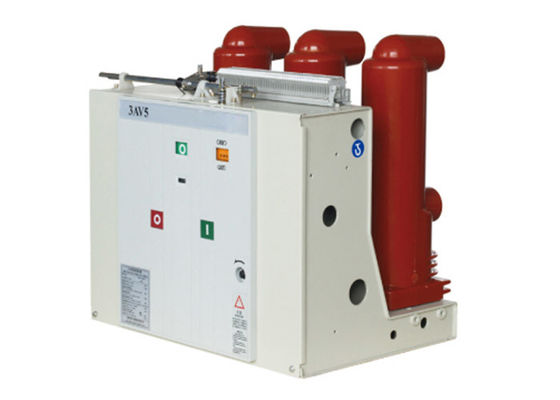

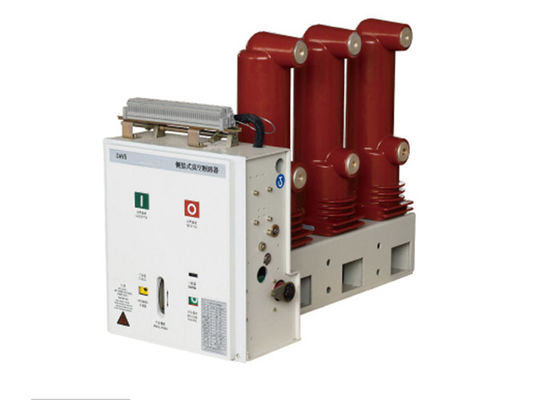

3AV5 सर्किट ब्रेकर श्रृंखला इनडोर हाई-वोल्टेज स्विचगियर है, जो उच्च विश्वसनीयता, आसान संचालन, सरल रखरखाव और अन्य विशेषताओं के साथ सुरक्षा और नियंत्रण उपकरणों के रूप में रेटेड वोल्टेज 12 kV, आवृत्ति 50 हर्ट्ज तीन-चरण बिजली प्रणाली के लिए उपयुक्त है।सर्किट ब्रेकर का उपयोग मध्यम प्रकार के स्विचगियर और फिक्स्ड स्विचगियर के साथ-साथ तेल मुक्त परिवर्तन के लिए किया जा सकता है।वैक्यूम सर्किट ब्रेकर के विशेष फायदों के कारण, यह रेटेड वर्तमान की आवश्यकता वाले लगातार संचालन के लिए विशेष रूप से उपयुक्त है, या शॉर्ट-सर्किट वर्तमान को तोड़ने के लिए कई बार उपयुक्त है।3AV5 वैक्यूम सर्किट ब्रेकर में तीन इंस्टॉलेशन मोड हैं: फिक्स्ड टाइप, एक्सट्रैक्शन टाइप और साइड माउंटेड।विशेष आवश्यकताओं के लिए, कृपया निर्माता से संपर्क करें।
तकनीकी मापदंड:
| सामान | इकाई | तारीख | |||
| रेटेड वोल्टेज |
के। वी |
12 | |||
| रेटेड आवेग वोल्टेज का सामना करते हैं | 75 | ||||
| रेटेड शॉर्ट-टाइम पावर फ्रीक्वेंसी वोल्टेज का सामना करती है (1min) | 42 | ||||
| मूल्यांकन आवृत्ति | हर्ट्ज | 50 ~ 60 | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 20 | 25 | 31.5 | 40 |
| वर्तमान मूल्यांकित | ए |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| रेटेड कम समय वर्तमान का सामना | केए | 20 | 25 | 31.5 | 40 |
| रेटेड शिखर सहनीय वर्तमान | 50 | 63 | 80 | 100 | |
| रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक वैल्यू) | 50 | 63 | 80 | 100 | |
| माध्यमिक सर्किट बिजली आवृत्ति वोल्टेज का सामना (1min) | वी | 2000 | |||
| रेटेड ऑपरेशन अनुक्रम |
ओ-0.3एस-सीओ-180एस-सीओ O-180S-CO-180S-CO (40KA पर) |
||||
|
रेटेड सिंगल/बैक-टू-बैक कैपेसिटेंस बैंक ब्रेकिंग करंट ब्रेकिंग करंट सेट करें
|
ए | 630/400 (40 केए 800/400) | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट डीसी फ्लो प्रतिशत | ≤35% | ||||
| खुलने का समय (रेटेड वोल्टेज) | एमएस | 20-50 | |||
| समापन समय (रेटेड वोल्टेज) | एमएस | 30-70 | |||
| यांत्रिक जीवन | टाइम्स | 20000 | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेकिंग टाइम | टाइम्स | 50 (40केए 30) | |||
| स्वीकार्य पहनने से चलती और स्थिर संपर्कों की मोटाई जमा हो जाती है | मिमी | 3 | |||
| रेटेड क्लोजिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | |||
| रेटेड ओपनिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वि | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर की रेटेड शक्ति | डब्ल्यू | 80 | |||
| संपर्क खोलने की दूरी | मिमी | 11±1 | |||
| संपर्क स्ट्रोक | मिमी | 3.5 ± 1 | |||
| संपर्क बाउंस समय | एमएस | ≤2 (40KA ≤3) | |||
|
तीन-चरण उद्घाटन और समापन विविधता |
एमएस | ≤2 | |||
| औसत समापन गति *1 | एमएस | 0.9-1.3 | |||
| औसत समापन गति * 2 | एमएस | 0.4-0.8 | |||
| मुख्य सर्किट प्रतिरोध | μΩ |
≤50 (630ए) ≤45 (1250ए) ≤35 (1600-2000A) ≤25 (2500A से ऊपर) |
|||
