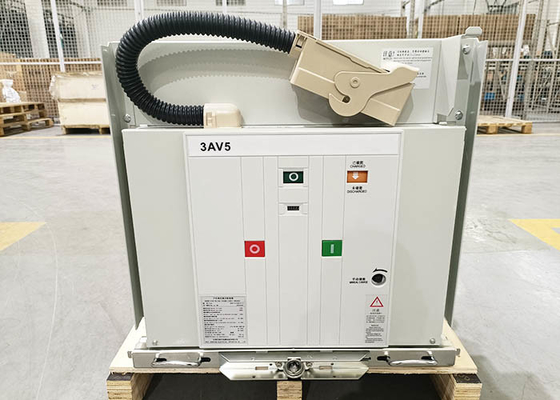

3AV5 श्रृंखला इनडोर एसी उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर एक इनडोर स्विचिंग उपकरण है जिसमें तीन-चरण एसी 50 हर्ट्ज और नामित वोल्टेज 12 केवी है।स्थिर प्रकार और साइड माउंट प्रकार.

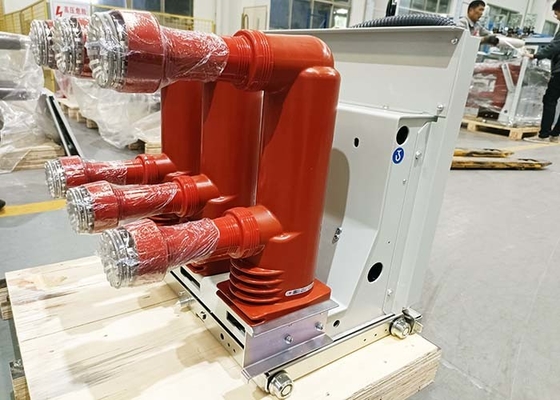

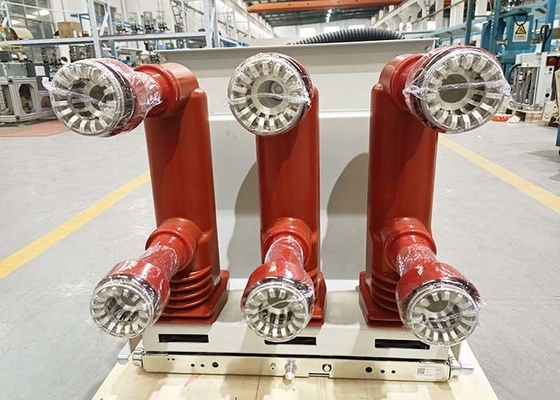

3AV5-12 इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर ABB और SIEMENS की ठोस सीलिंग इन्सुलेशन तकनीक को अपनाता है।वैक्यूम चाप बुझाने कक्ष और प्राथमिक सर्किट के अन्य भागों उच्च इन्सुलेशन और उच्च यांत्रिक शक्ति पोल बनाने के लिए एपॉक्सी राल सामग्री के साथ सील कर रहे हैं, जो प्राथमिक सर्किट के बाहरी इन्सुलेशन पर कठोर परिचालन वातावरण के प्रभाव से बचता है और पूर्ण रखरखाव मुक्त का एहसास करता है। अनुकूलित वसंत संचालन तंत्र,सरल संरचना, स्थिर प्रदर्शन, औद्योगिक और खनन उद्यमों, बिजली संयंत्रों और सबस्टेशनों के लिए विद्युत उपकरण नियंत्रण और सुरक्षा के रूप में, और लगातार संचालन स्थानों के लिए उपयुक्त है।

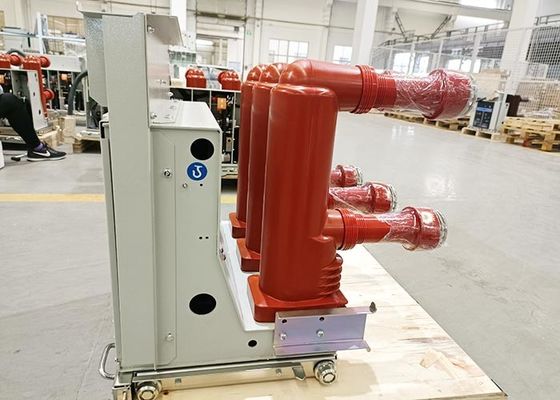

3AV5 प्रकार के साइड माउंटेड वैक्यूम सर्किट ब्रेकर में फिक्स्ड इंस्टॉलेशन होता है, जिसका उपयोग मुख्य रूप से फिक्स्ड स्विचगियर के लिए किया जाता है, जैसे कि रिंग नेटवर्क कैबिनेट,बॉक्स प्रकार का सबस्टेशन या विभिन्न गैर मानक बिजली आपूर्ति प्रणालीमुख्य लूप ठोस सीलिंग पोल, लघु ऑपरेशन पैनल को अपनाता है, और कैबिनेट में स्थान बचाता है।
तकनीकी मापदंडः
| पद | इकाई | तिथि | |||
| नामित वोल्टेज |
केवी |
12 | |||
| नामित आवेग प्रतिरोध वोल्टेज | 75 | ||||
| नामित अल्पकालिक शक्ति आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) | 42 | ||||
| नामित आवृत्ति | हर्ज | 50~60 | |||
| लघु सर्किट के लिए नामित ब्रेक चालू | केए | 20 | 25 | 31.5 | 40 |
| नामित धारा | ए |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| नामित अल्पकालिक प्रतिरोध धारा | केए | 20 | 25 | 31.5 | 40 |
| नामित पीक सहिष्णु धारा | 50 | 63 | 80 | 100 | |
| नामित शॉर्ट सर्किट बनाने की धारा (पीक मान) | 50 | 63 | 80 | 100 | |
| माध्यमिक सर्किट शक्ति आवृत्ति प्रतिरोध वोल्टेज (1min) | वी | 2000 | |||
| नामित संचालन अनुक्रम |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (40KA पर) |
||||
|
एकल/बैक-टू-बैक कैपेसिटेंस बैंक की रेटिंग ब्रेक करंट सेट ब्रेक करंट
|
ए | 630/400 (40KA 800/400) | |||
| संक्षिप्त सर्किट के लिए नामित ब्रेक चालू सीसी प्रवाह प्रतिशत | ≤35% | ||||
| खुलने का समय (नामित वोल्टेज) | एमएस | 20-50 | |||
| बंद होने का समय (नामित वोल्टेज) | एमएस | 30-70 | |||
| मैकेनिकल जीवन | समय | 20000 | |||
| नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 50 (40KA 30) | |||
| चलती और स्थैतिक संपर्कों की स्वीकार्य पहनने संचय मोटाई | मिमी | 3 | |||
| नामित समापन कार्यरत वोल्टेज | v | AC110/220 DC110/220 | |||
| नामित उद्घाटन कार्यरत वोल्टेज | v | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर का नामित वोल्टेज | v | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर की नाममात्र शक्ति | w | 80 | |||
| संपर्क खोलने की दूरी | मिमी | 11±1 | |||
| संपर्क स्ट्रोक | मिमी | 3.5±1 | |||
| संपर्क उछाल समय | एमएस | ≤2 (40KA ≤3) | |||
|
तीन चरणों में खोलना और बंद करना विभेदकता |
एमएस | ≤2 | |||
| बंद करने की औसत गति *1 | m/s | 0.9-1.3 | |||
| बंद करने की औसत गति*2 | m/s | 0.4-0.8 | |||
| मुख्य सर्किट प्रतिरोध | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (2500A से ऊपर) |
|||
