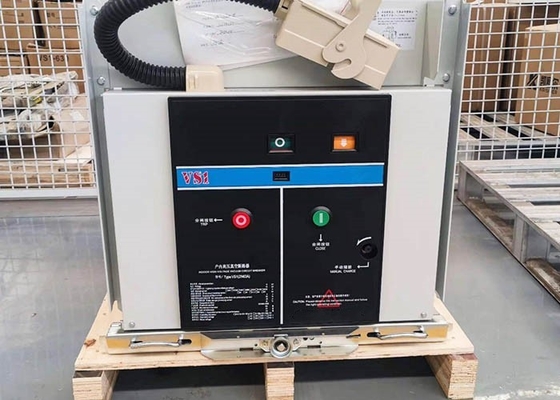

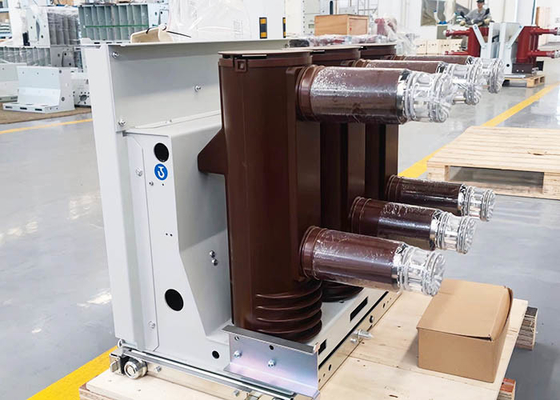

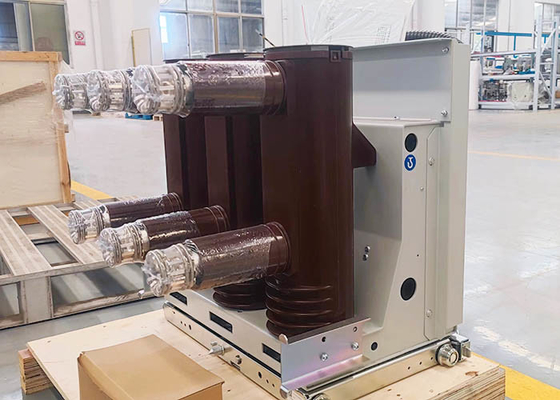

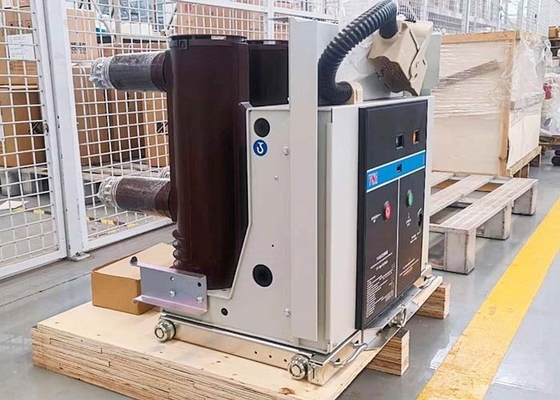

VS1-12 (ZN63A) इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर बंद अछूता रूप को अपनाता है और मुख्य अछूता सिलेंडर पर अंदर और बाहर की पट्टी स्थापित करता है।इसकी तुलनात्मक रेंगने की दूरी डीएल के मानक तक पहुंच जाती हैसर्किट ब्रेकर के उत्कृष्ट लक्षण इस प्रकार हैंः छोटे आकार, विश्वसनीय इन्सुलेशन, कोई प्रदूषण नहीं, विस्फोट रोधी, स्थिर प्रदर्शन, सटीक तकनीकी मापदंड,लंबे रखरखाव चक्र आदि.
VS1-12 (ZN63A) इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर एक फिक्स्ड प्रकार सर्किट ब्रेकर है जिसे हैंडकार्ट प्रकार VS1 के आधार पर विकसित और डिज़ाइन किया गया है। यह XGN2 जैसे कैबिनेट के साथ मेल खा सकता है,GG1A और GGX2 और अयोग्य पुराने ब्रेकर (जैसेसर्किट ब्रेकर के कई फायदे हैं, जैसे कि कम बदलाव, कम निवेश, आसान स्थापना और समय की बचत।
तकनीकी मापदंडः
| पद | इकाई | तिथि | |||
| नामित वोल्टेज |
केवी | 12 | |||
| नामित आवेग प्रतिरोध वोल्टेज | 75 | ||||
| नामित अल्पकालिक शक्ति आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) | 42 | ||||
| नामित आवृत्ति | हर्ज | 50 | |||
| लघु सर्किट के लिए नामित ब्रेक चालू | केए | 20 | 25 | 31.5 | 40 |
| नामित धारा | ए | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1600 2000 2500 3150 4000 |
| नामित अल्पकालिक प्रतिरोध धारा | केए | 20 | 25 | 31.5 | 40 |
| नामित पीक सहिष्णु धारा | 50 | 63 | 80 | 100 | |
| नामित शॉर्ट सर्किट बनाने की धारा (पीक मान) | 50 | 63 | 80 | 100 | |
| माध्यमिक सर्किट शक्ति आवृत्ति प्रतिरोध वोल्टेज (1min) | वी | 2000 | |||
| नामित संचालन अनुक्रम | O-0.3S-CO 180S-CO | ||||
| शॉर्ट सर्किट के नामित समय | एस | 4 | |||
एकल/बैक-टू-बैक कैपेसिटेंस बैंक की रेटिंग ब्रेक करंट सेट ब्रेक करंट | ए | 630/400 (40KA 800/400) है | |||
| नामित संधारित्र बैंक इनरुश करंट | केए | 12.5 (आवृत्ति≤1000 हर्ट्ज) | |||
| खुलने का समय (नामित वोल्टेज) | एमएस | 20 ¢50 | |||
| बंद होने का समय (नामित वोल्टेज) | एमएस | 35 ¢ 70 | |||
| मैकेनिकल जीवन | समय | 10000 | |||
| नामित शॉर्ट सर्किट ब्रेक चालू ब्रेक समय | समय | 50 (40KA है 30) | |||
| चलती और स्थैतिक संपर्कों की स्वीकार्य पहनने संचय मोटाई | मिमी | 3 | |||
| नामित समापन कार्यरत वोल्टेज | v | AC110/220 DC110/220 | |||
| नामित उद्घाटन कार्यरत वोल्टेज | v | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर का नामित वोल्टेज | v | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर की नाममात्र शक्ति | w | 70 | |||
| ऊर्जा भंडारण का समय | s | ≤15S | |||
| संपर्क खोलने की दूरी | मिमी | 11±1 | |||
| संपर्क स्ट्रोक | मिमी | 3.5±1 | |||
| संपर्क उछाल समय | एमएस | ≤2 (40KA≤3) | |||
तीन चरणों में खोलना और बंद करना विभेदकता | एमएस | ≤2 | |||
| औसत खोलने की गति (आगे 8 मिमी) | m/s | 0.9 ¢1.3 | |||
| बंद करने की औसत गति | m/s | 0.5_0.8 (40KA 0.5_0.9 है) | |||
| खोलने का संपर्क रिबाउंड आयाम | एमएस | ≤3 | |||
| मुख्य सर्किट प्रतिरोध | ओ | ≤50 ((630A) ≤45 ((1250A) ≤35 ((1600~2000A) ≤25 ((500A से ऊपर) | |||
| बंद संपर्क दबाव | एन | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
