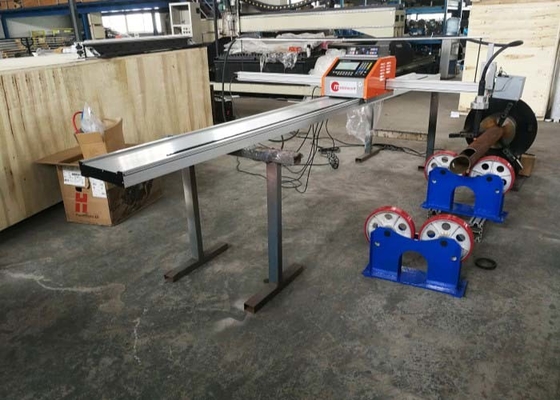

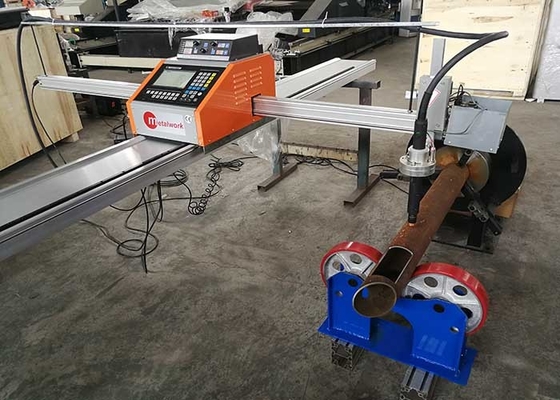

CNC1-1530P लाइट पोल डोर प्लाज्मा काटने की मशीन
यह मशीन ध्रुव की आधार प्लेट के लिए स्टील प्लेट और ध्रुव के विद्युत दरवाजे दोनों को काट सकती है।
आवेदन का दायरा और सामग्री:
1) मशीन मुख्य रूप से पाइप प्रणाली की एक किस्म और गर्म काटने के अंत के लिए प्रयोग किया जाता है।
2) लागू वर्कपीस सामग्रीः कम कार्बन स्टील, तांबा और निकल पाइप प्लाज्मा काटने के साथ स्टेनलेस स्टील पाइप।
3) यह भी स्टील प्लेट काट सकते हैं (पोल के आधार प्लेट काट) (सीएनसी लौ / प्लाज्मा काटने की मशीन), लौ, प्लाज्मा स्टील प्लेट काटने, पोल काटने की मशीन के कार्यान्वयन को पूरा,बहुउपयोगी.
4) यह शंक्वाकार, अष्टकोणीय प्रकाश पोल दरवाजा सीएनसी काटने के लिए उपयुक्त है, यह भी गोल पाइप काट सकते हैं। काटने के आकार सर्कल, वर्ग, आयत हो सकता है,दीर्घवृत्त प्रकार आदि और कोई भी जो पीसी द्वारा डिजाइन किया जा सकता है.
5) काटने की शक्ति स्वचालित प्लाज्मा है। इसलिए काटने की गति बहुत तेज होगी, और काटने के किनारे की गुणवत्ता लौ काटने से बेहतर है।
मशीन के काम करने की स्थितिः
तापमानः - 5-40 °C; 90% या उससे कम आर्द्रता;50 हर्ट्ज की शक्तिः 220 वी + 10%
टीतकनीकी मापदंडः
| कोड | आइटम | DATA |
| 1 | ट्यूब व्यास | Φ=40 √400 मिमी |
| 2 | लौ काटने वाली दीवार की मोटाई | δ1=6 ¢50 मिमी |
| 3 | मैक्स.पोल लंबाई. | L1=14000 मिमी (विस्तारित किया जा सकता है) |
| 4 | प्लाज्मा काटने की मोटाई | 1-14 मिमी |
| 5 | चलती गति। | वी0=10 ₹3000 मिमी/मिनट |
| 6 | काटने की प्लेट का आकार | 1000 मिमीX3000 मिमी |

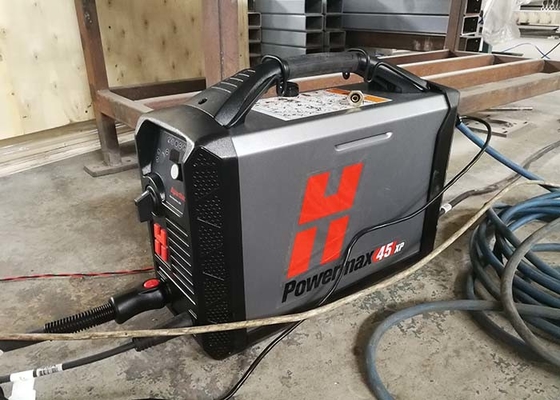

| 7 | प्लाज्मा शक्ति | यूएसए. हाइपरथर्म. पावरमैक्स.45 |
| 8 | चक का आकार | 250 प्रकार के तीन पंजे वाले चक |
| 9 | चक का मोटर | पैनासोनिक 400W सर्वो मोटर |
गति अक्षः
| गति अक्ष | काटने की मशीन की धुरी |
| एक्स अक्षः | ध्रुव घुमाएँ |
| वाई अक्ष: | ध्रुव रेखा दिशा में काटने की मशाल। |
| Z अक्ष: | ऊपर और नीचे मशाल उठाने का कटौती। |
काटने की मशीन स्टील पाइप ट्रांसमिशन के रूप में और काटने के तरीकेः

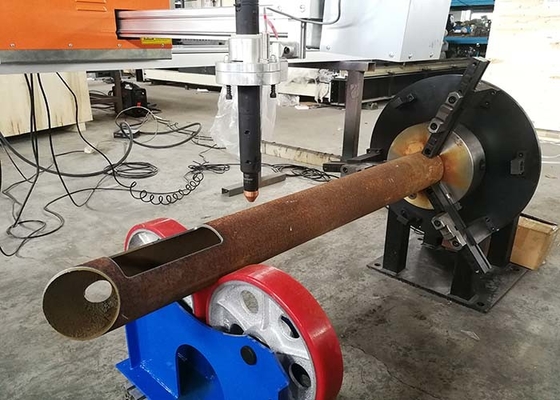

1) काटने की मशीन स्टील पाइप ट्रांसमिशन फॉर्मः चक प्रकार संरचना।
2) काटने का तरीकाः प्लाज्मा काटने।
3) उठाने का तरीकाः स्वचालित विद्युत तरीका।
काटने के नमूने:
