आवेदन पत्र:
विद्युत सुविधाओं के नियंत्रण और सुरक्षा के लिए औद्योगिक और खनन उद्यमों, बिजली संयंत्रों, सबस्टेशनों और अन्य पारेषण और वितरण प्रणालियों के लिए, और लगातार संचालन स्थानों के लिए उपयुक्त।

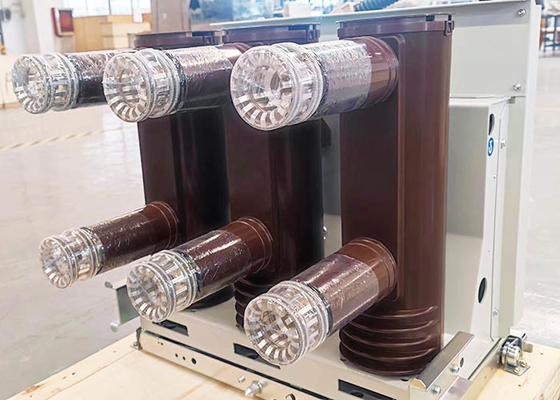

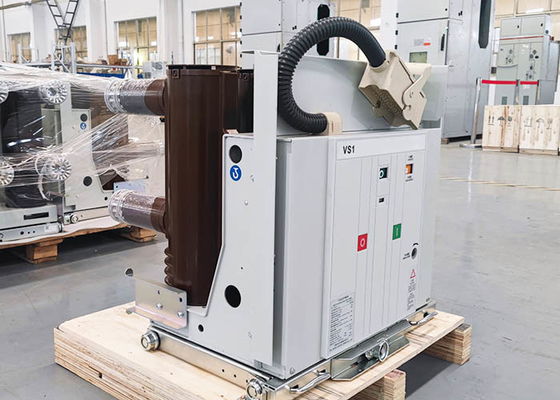

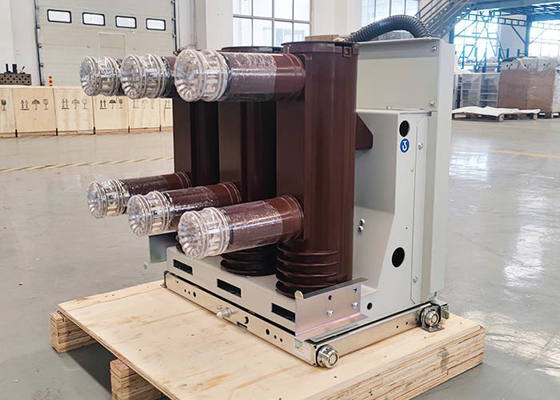

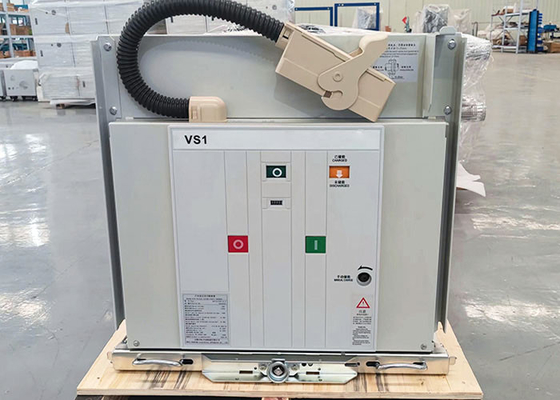

VS1-12KV का विवरण इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर:
VS1-12KV मॉडल इनडोर एसी उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर एक प्रकार का समग्र और पूरी तरह से सील उच्च वोल्टेज स्विचगियर है, इसमें कॉम्पैक्ट आयाम और छोटी मात्रा है।वीसीबी रेटेड वोल्टेज 7.2 ~ 12 केवी, तीन चरण और एसी 50/60 हर्ट्ज की बिजली व्यवस्था पर लागू होता है।यह लगातार संचालन के अवसरों में लागू होता है, जो लाइन और विद्युत उपकरण की सुरक्षा और नियंत्रण के लिए कार्य करता है।उत्पाद GB1984-2003, IEC56, JB3855-1996 और DL/T403-1999 के अनुरूप है और टाइप टेस्ट पास करता है।
प्रौद्योगिकी और विवरण:
तकनीकी मापदंड:
| सामान | इकाई | तारीख | |||
| रेटेड वोल्टेज |
के। वी |
12 | |||
| रेटेड आवेग वोल्टेज का सामना करते हैं | 75 | ||||
| रेटेड शॉर्ट-टाइम पावर फ्रीक्वेंसी वोल्टेज का सामना करती है (1min) | 42 | ||||
| मूल्यांकन आवृत्ति | हर्ट्ज | 50 | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 20 | 25 | 31.5 | 40 |
| वर्तमान मूल्यांकित | ए |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| रेटेड कम समय वर्तमान का सामना | केए | 20 | 25 | 31.5 | 40 |
| रेटेड शिखर सहनीय वर्तमान | 50 | 63 | 80 | 100 | |
| रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक वैल्यू) | 50 | 63 | 80 | 100 | |
| माध्यमिक सर्किट बिजली आवृत्ति वोल्टेज का सामना (1min) | वी | 2000 | |||
| रेटेड ऑपरेशन अनुक्रम | ओ-0.3एस-सीओ 180एस-सीओ | ||||
| शॉर्ट सर्किट करंट की रेटेड अवधि | एस | 4 | |||
|
रेटेड सिंगल/बैक-टू-बैक कैपेसिटेंस बैंक ब्रेकिंग करंट ब्रेकिंग करंट सेट करें |
ए | 630/400 (40KA 800/400 है) | |||
| रेटेड कैपेसिटर बैंक इनरश मेकिंग करंट | केए | 12.5 (फ़्रीक्वेंसी≤1000Hz) | |||
| खुलने का समय (रेटेड वोल्टेज) | एमएस | 20 ~ 50 | |||
| समापन समय (रेटेड वोल्टेज) | एमएस | 35 ~ 70 | |||
| यांत्रिक जीवन | टाइम्स | 10000 | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेकिंग टाइम | टाइम्स | 50 (40KA 30 है) | |||
| स्वीकार्य पहनने से चलती और स्थिर संपर्कों की मोटाई जमा हो जाती है | मिमी | 3 | |||
| रेटेड क्लोजिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | |||
| रेटेड ओपनिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वि | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर की रेटेड शक्ति | डब्ल्यू | 70 | |||
| ऊर्जा भंडारण का समय | एस | ≤15S | |||
| संपर्क खोलने की दूरी | मिमी | 11±1 | |||
| संपर्क स्ट्रोक | मिमी | 3.5 ± 1 | |||
| संपर्क बाउंस समय | एमएस | ≤2 (40KA≤3) | |||
|
तीन-चरण उद्घाटन और समापन विविधता |
एमएस | ≤2 | |||
| औसत उद्घाटन गति (सामने 8 मिमी) | एमएस | 0.9 ~ 1.3 | |||
| औसत समापन गति | एमएस | 0.5 ~ 0.8 (40KA 0.5 ~ 0.9 है) | |||
| संपर्क रिबाउंड आयाम खोलना | एमएस | ≤3 | |||
| मुख्य सर्किट प्रतिरोध | Ω |
≤50(630ए) ≤45(1250ए) ≤35(1600~2000A) ≤25(2500A से ऊपर) |
|||
| संपर्क दबाव बंद करना | एन | 2400±200 (25केए) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
