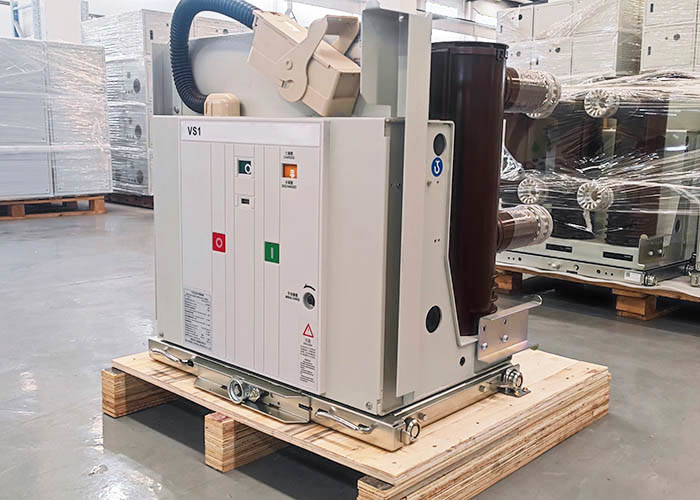

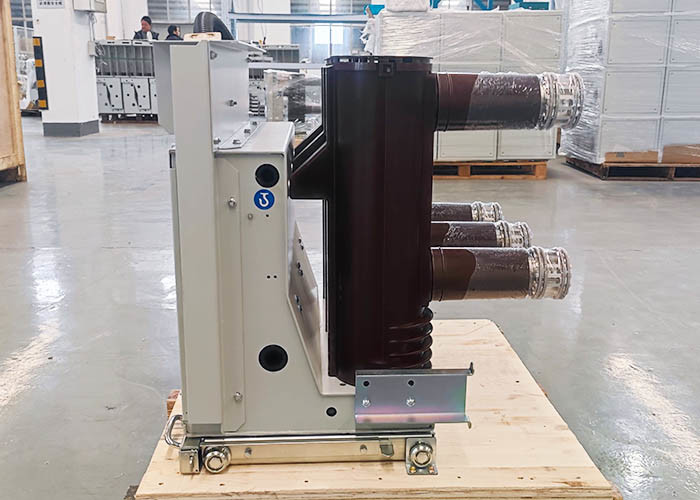

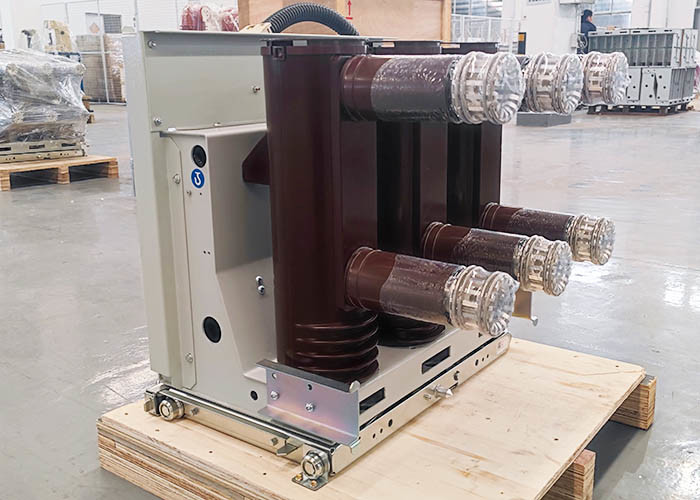

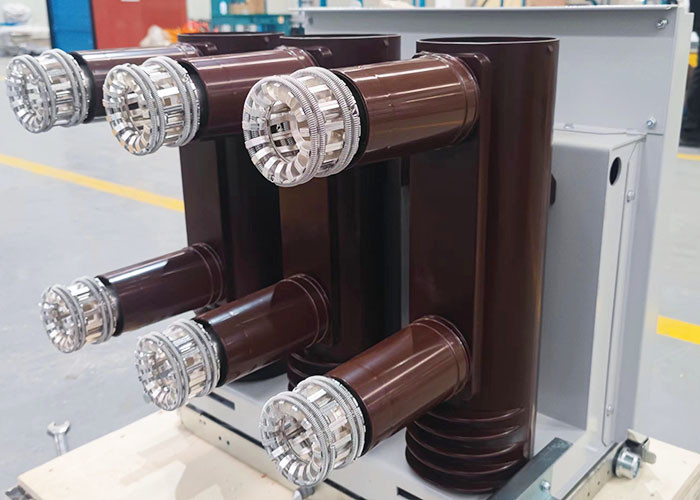

VS1 (ZN63A) टाइप इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर रेटेड वोल्टेज 12KV, 24KV, थ्री-फेज AC 50HZ इनडोर हाई-वोल्टेज स्विचगियर है, जो मोटर ---- स्प्रिंग ऑपरेटिंग मैकेनिज्म से लैस है, इलेक्ट्रिक और मैनुअल स्विचिंग का एहसास कर सकता है और समापन, हाथ स्विचगियर में लोड किया जा सकता है, निश्चित स्विचगियर के साथ भी मिलान किया जा सकता है।फिक्स्ड कैबिनेट जैसे XGN2 और GG1A की जरूरतों को पूरा करने के लिए फिक्स्ड सर्किट ब्रेकर को विशेष इंटरलॉक के साथ जोड़ा जा सकता है।वहीं, पठारी क्षेत्रों (समुद्र तल से 4000 मीटर ऊपर) में 12KV वितरण प्रणाली पर 24KV वैक्यूम सर्किट ब्रेकर भी लगाया जा सकता है।
VS1-12KV की मुख्य विशेषताएं इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर:
1. वैक्यूम सर्किट ब्रेकर के कारण समायोजन के लिए यह सुविधाजनक है, आर्किंग कक्ष का डिज़ाइन ऊपरी पर स्थित है, ऑपरेटिंग तंत्र नीचे स्थित है।
2. यह हवा और कार्बनिक समग्र इन्सुलेट सामग्री के संयोजन की संरचना को अपनाता है।
3. सरल वसंत ऑपरेटिंग तंत्र, 10000 ऑपरेटिंग समय।
4. लीड-स्क्रू प्रणोदन तंत्र के कारण चिकना और अच्छा स्व-लॉकिंग प्रदर्शन।
तकनीकी मापदंड:
| सामान | इकाई | तारीख | |||
| रेटेड वोल्टेज |
के। वी |
12 | |||
| रेटेड आवेग वोल्टेज का सामना करते हैं | 75 | ||||
| रेटेड शॉर्ट-टाइम पावर फ्रीक्वेंसी वोल्टेज का सामना करती है (1min) | 42 | ||||
| मूल्यांकन आवृत्ति | हर्ट्ज | 50 | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 20 | 25 | 31.5 | 40 |
| वर्तमान मूल्यांकित | ए |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| रेटेड कम समय वर्तमान का सामना | केए | 20 | 25 | 31.5 | 40 |
| रेटेड शिखर सहनीय वर्तमान | 50 | 63 | 80 | 100 | |
| रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक वैल्यू) | 50 | 63 | 80 | 100 | |
| माध्यमिक सर्किट बिजली आवृत्ति वोल्टेज का सामना (1min) | वी | 2000 | |||
| रेटेड ऑपरेशन अनुक्रम | ओ-0.3एस-सीओ 180एस-सीओ | ||||
| शॉर्ट सर्किट करंट की रेटेड अवधि | एस | 4 | |||
|
रेटेड सिंगल/बैक-टू-बैक कैपेसिटेंस बैंक ब्रेकिंग करंट ब्रेकिंग करंट सेट करें |
ए | 630/400 (40KA 800/400 है) | |||
| रेटेड कैपेसिटर बैंक इनरश मेकिंग करंट | केए | 12.5 (फ़्रीक्वेंसी≤1000Hz) | |||
| खुलने का समय (रेटेड वोल्टेज) | एमएस | 20 ~ 50 | |||
| समापन समय (रेटेड वोल्टेज) | एमएस | 35 ~ 70 | |||
| यांत्रिक जीवन | टाइम्स | 10000 | |||
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेकिंग टाइम | टाइम्स | 50 (40KA 30 है) | |||
| स्वीकार्य पहनने से चलती और स्थिर संपर्कों की मोटाई जमा हो जाती है | मिमी | 3 | |||
| रेटेड क्लोजिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | |||
| रेटेड ओपनिंग ऑपरेटिंग वोल्टेज | वि | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वि | AC110/220 DC110/220 | |||
| ऊर्जा भंडारण मोटर की रेटेड शक्ति | डब्ल्यू | 70 | |||
| ऊर्जा भंडारण का समय | एस | ≤15S | |||
| संपर्क खोलने की दूरी | मिमी | 11±1 | |||
| संपर्क स्ट्रोक | मिमी | 3.5 ± 1 | |||
| संपर्क बाउंस समय | एमएस | ≤2 (40KA≤3) | |||
|
तीन-चरण उद्घाटन और समापन विविधता |
एमएस | ≤2 | |||
| औसत उद्घाटन गति (सामने 8 मिमी) | एमएस | 0.9 ~ 1.3 | |||
| औसत समापन गति | एमएस | 0.5 ~ 0.8 (40KA 0.5 ~ 0.9 है) | |||
| संपर्क रिबाउंड आयाम खोलना | एमएस | ≤3 | |||
| मुख्य सर्किट प्रतिरोध | Ω |
≤50(630ए) ≤45(1250ए) ≤35(1600~2000A) ≤25(2500A से ऊपर) |
|||
| संपर्क दबाव बंद करना | एन | 2400±200 (25केए) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
